TIANSHUI INSTALLATION SERVICE
防水閘門施工服務 現場安裝・工程施工・操作交付
防水閘門的工程品質不只來自產品本身， 從現場處理、定位固定、設備安裝到完工確認， 天水施工團隊依實際建築條件完成各項施工與安裝作業。
01 / PROFESSIONAL INSTALLATION
專業施工團隊
防水閘門的工程品質不只來自產品本身， 現場定位、底槽處理、構件固定、安裝調整與完工確認， 都會直接影響設備後續操作與防汛使用。 天水由專業施工團隊依實際建築條件完成現場安裝。
自有施工團隊
20+ 位
專業施工人員
約 10 組
施工配置彈性調度
全台工程
依地點、工期與工程需求安排施工
02 / INSTALLATION PROCESS
從現場處理到完成安裝
不同案場的地坪、牆面、開口與既有建築條件皆可能不同， 施工團隊依現場狀況進行切割、加工、定位、固定與設備調整， 讓防水閘門與建築介面正確銜接。
01

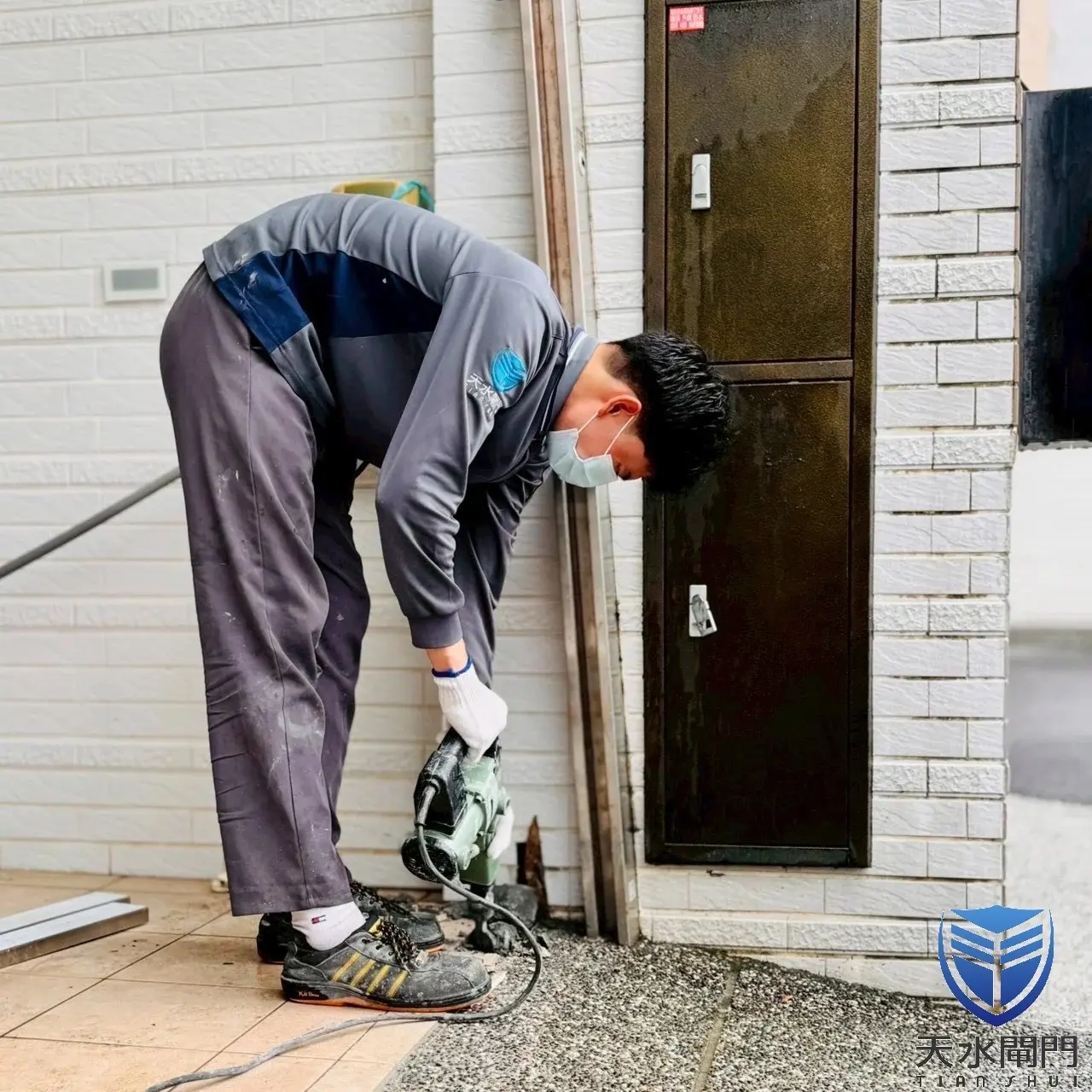

現場切割
依現場尺寸與安裝位置進行施工處理。
02

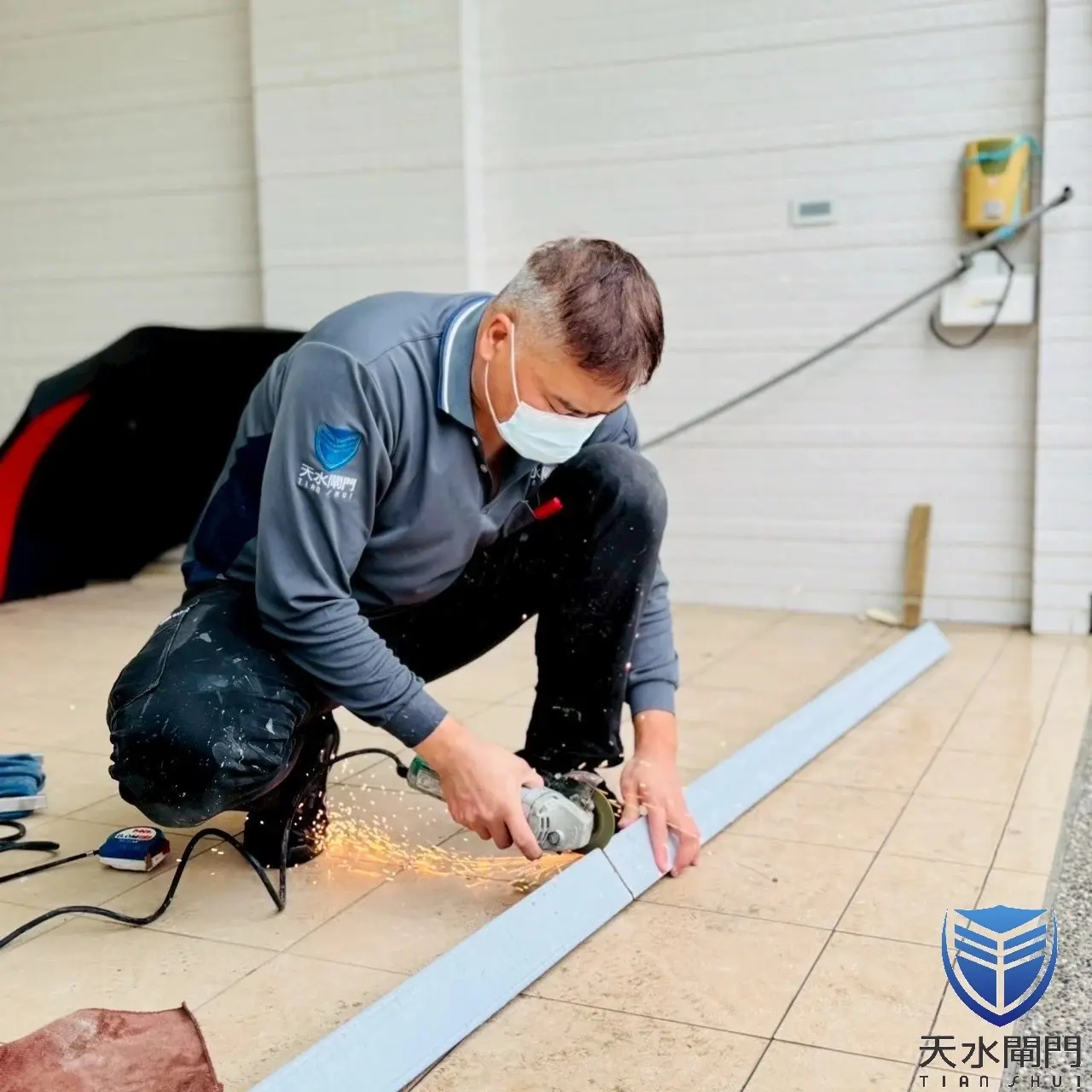

構件加工
依實際安裝條件進行現場裁切與構件調整。
03

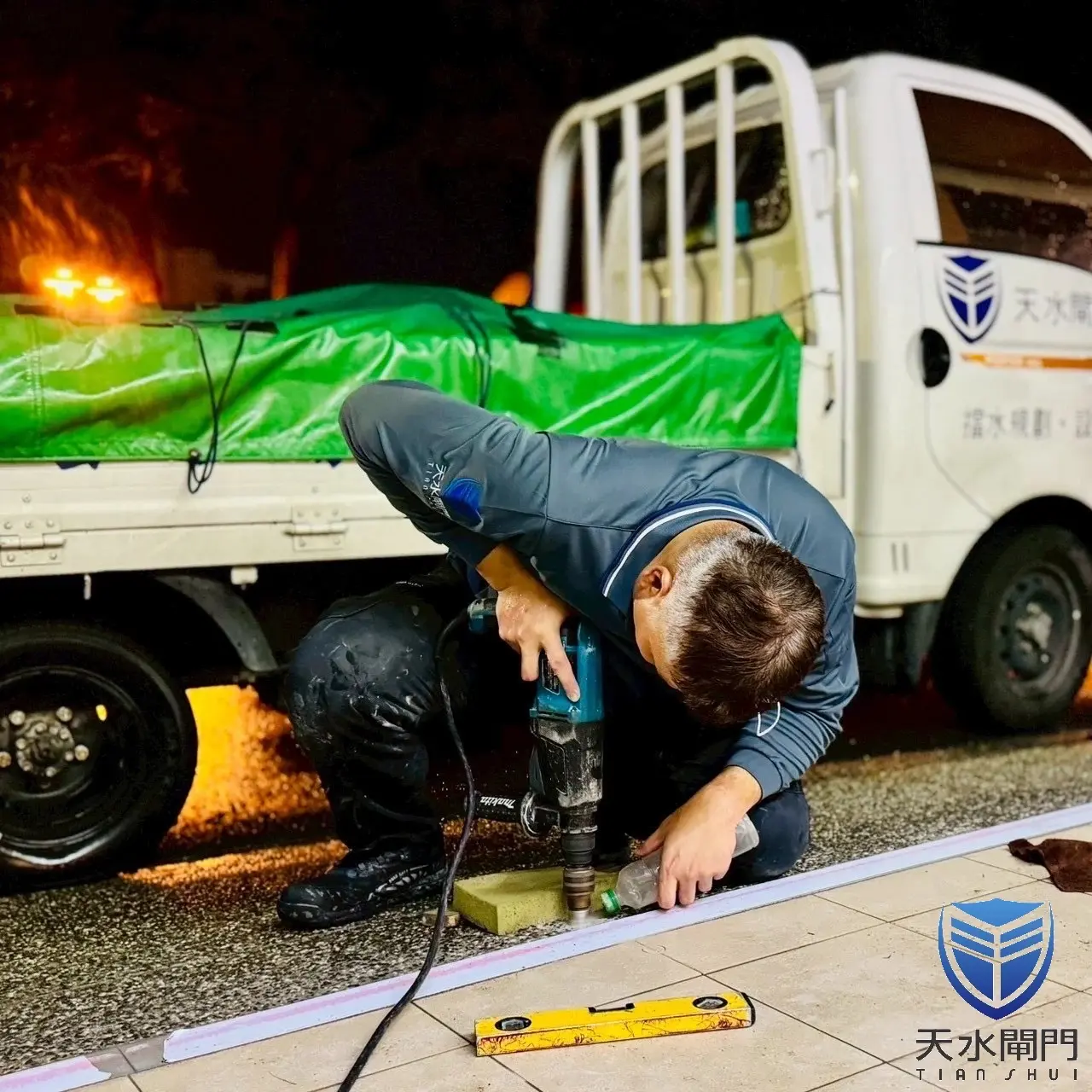

定位固定
依安裝位置完成鑽孔、定位及相關構件固定。
04

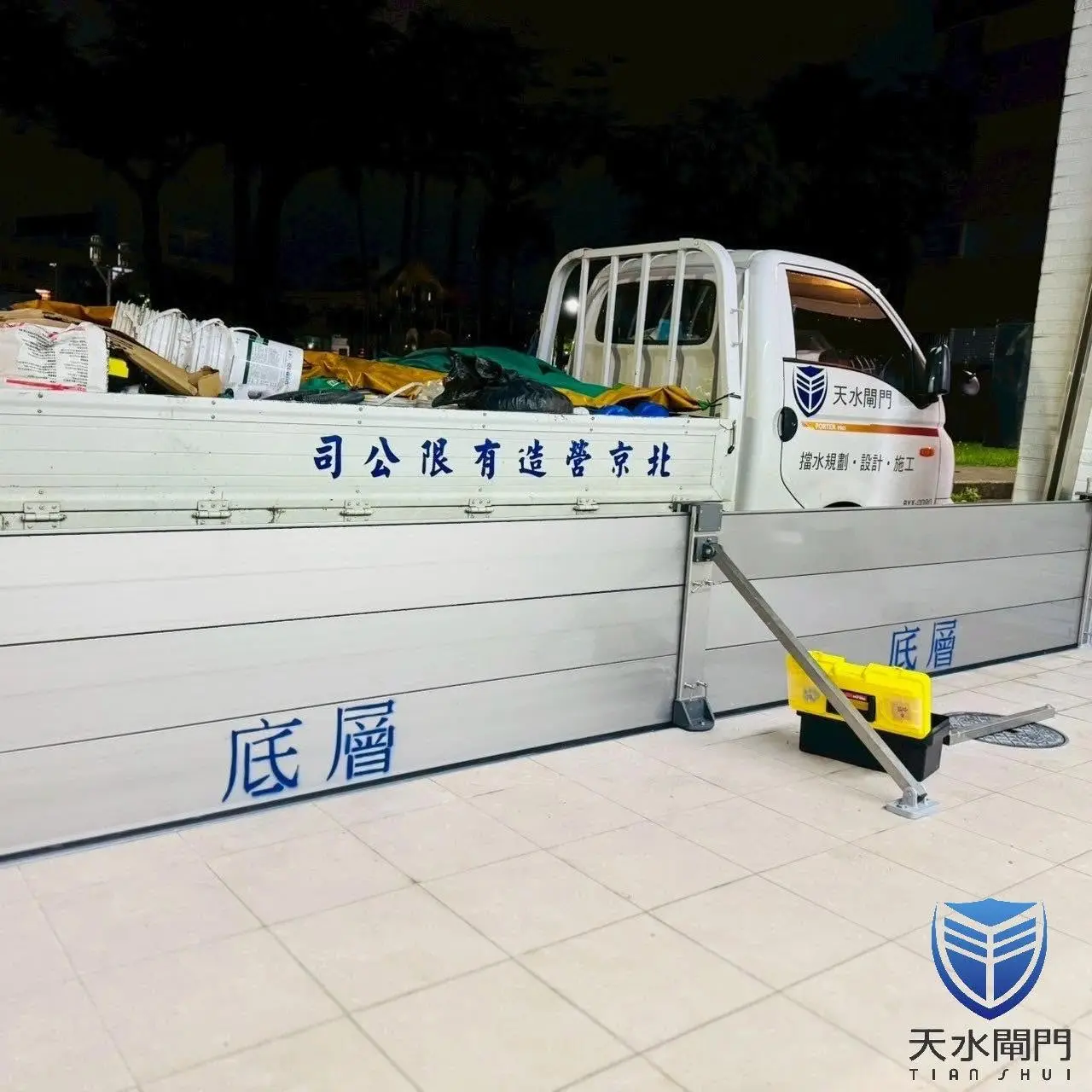

閘門安裝與調整
完成閘門構件安裝，並確認操作與配置狀況。
05

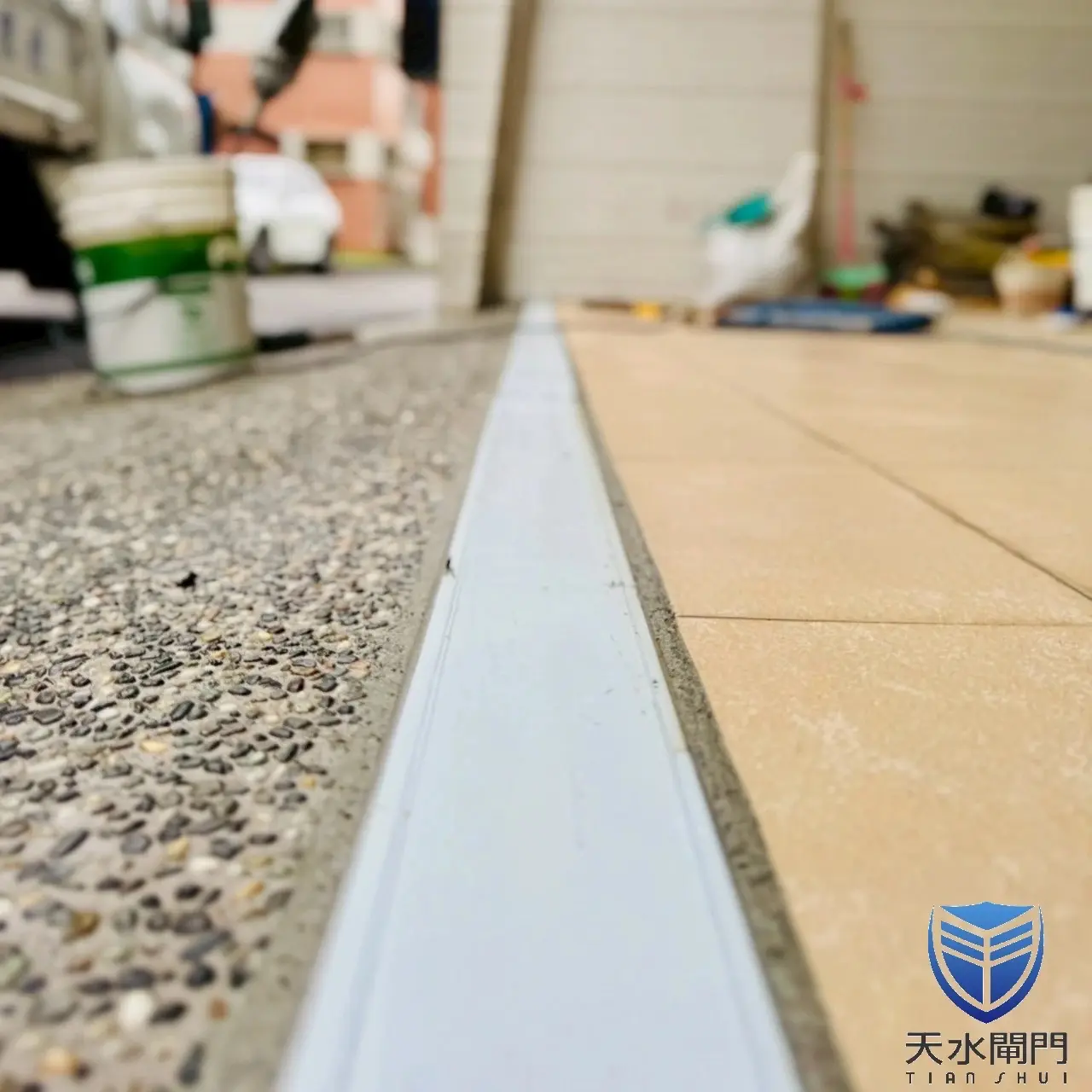

底槽完成
確認底槽與地坪介面，完成安裝細節與施工收尾。
真實工程現場紀錄
03 / REAL-WORLD INSTALLATION
工程現場不一定都在理想環境下進行
防汛設備面對的是實際建築與環境條件。 從住宅、社區到大型工程， 施工團隊需要依現場空間、地坪、既有設施與工程進度調整施工方式。

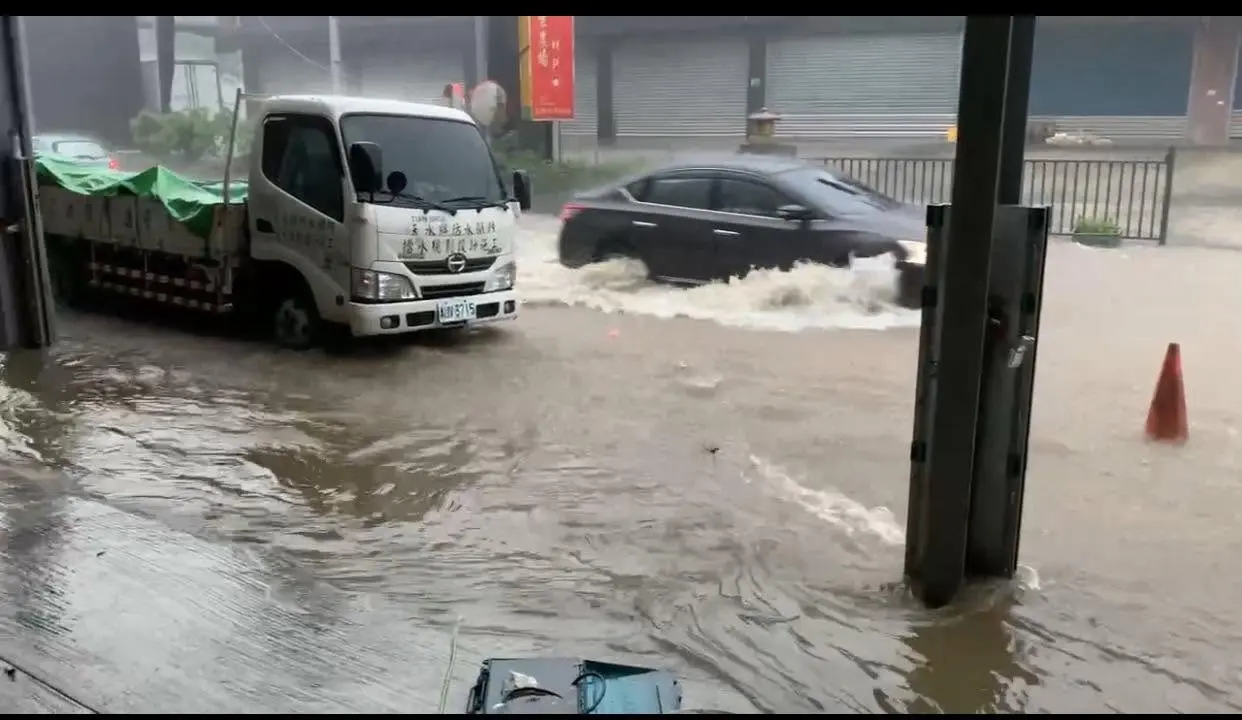

此為豪雨積水期間的實際工程現場紀錄。 對天水而言，施工不是產品送達後的附加工作， 而是防水閘門工程能否完整落實的重要環節。
04 / OPERATION GUIDE
組合式防水閘門組裝與操作
組合式防水閘門於需要防汛時進行組裝， 依現場配置完成中柱、斜撐、擋水板及壓緊裝置安裝。 以下為有中柱、U 型槽配置之基本組裝程序。

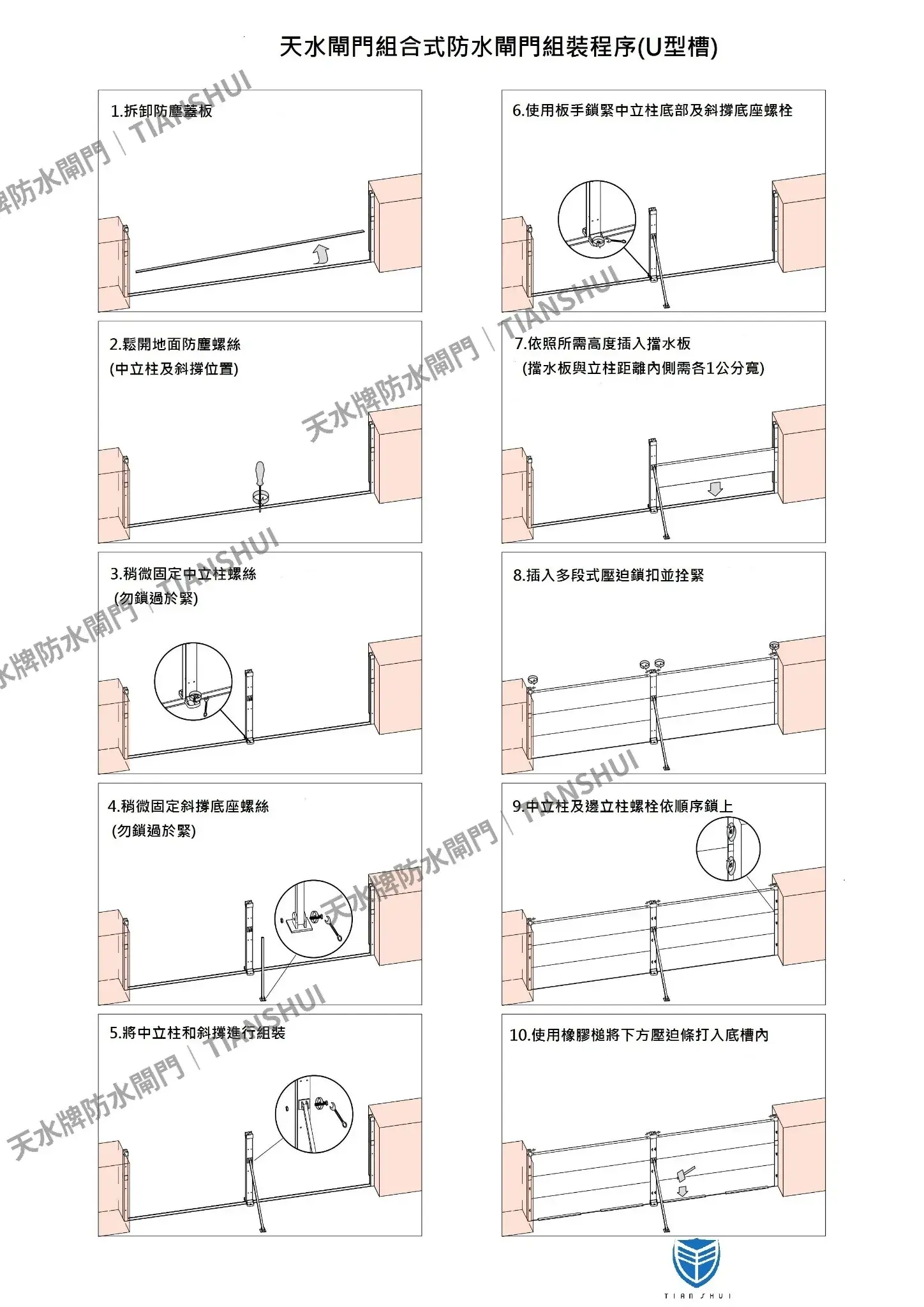

INSTALLATION STEPS
依序完成定位、組裝與壓緊
操作前先確認底槽、中柱及相關固定位置， 再依圖示順序進行支撐構件、擋水板與壓緊裝置組裝。 正確依序操作，有助於讓各部件維持正確安裝位置。
開啟底槽並確認固定位置
拆除底槽防塵蓋板，確認中柱及斜撐安裝位置。
安裝中柱與斜撐
將中柱、斜撐及底座依圖示位置完成組裝與初步固定。
放入擋水板
依序將擋水板放入邊柱及中柱槽內，確認板材排列位置。
安裝壓緊裝置
完成多段式壓迫鎖及相關構件安裝，再依序進行壓緊。
壓迫底部止水膠條
最後依圖示操作，使底部止水膠條與底槽位置正確貼合。
不同案場的防水閘門尺寸、中柱數量及零組件配置可能有所不同，
實際操作方式應依各工程交付之設備配置為準。
05 / TOOLS & FASTENERS
工具箱與防水閘門螺絲用途
組合式防水閘門依設備配置搭配相關安裝工具與固定零件。 了解不同螺絲與固定位置，可協助使用人員在組裝時快速辨識各項零組件。
TOOL BOX

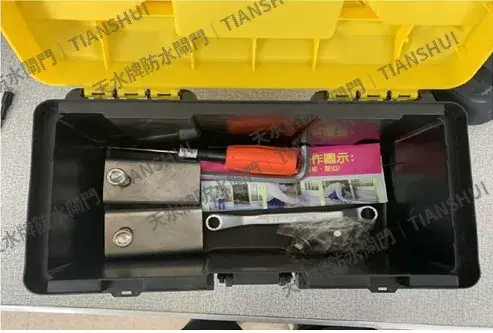

防水閘門工具箱
收納防水閘門組裝及操作所需之工具與相關零組件， 平時建議集中存放，便於需要使用防水閘門時快速取用。
FASTENERS
防水閘門固定螺絲
依中柱、斜撐、背擋、邊柱與底槽等不同構件， 使用對應之固定螺絲及膨脹螺絲。

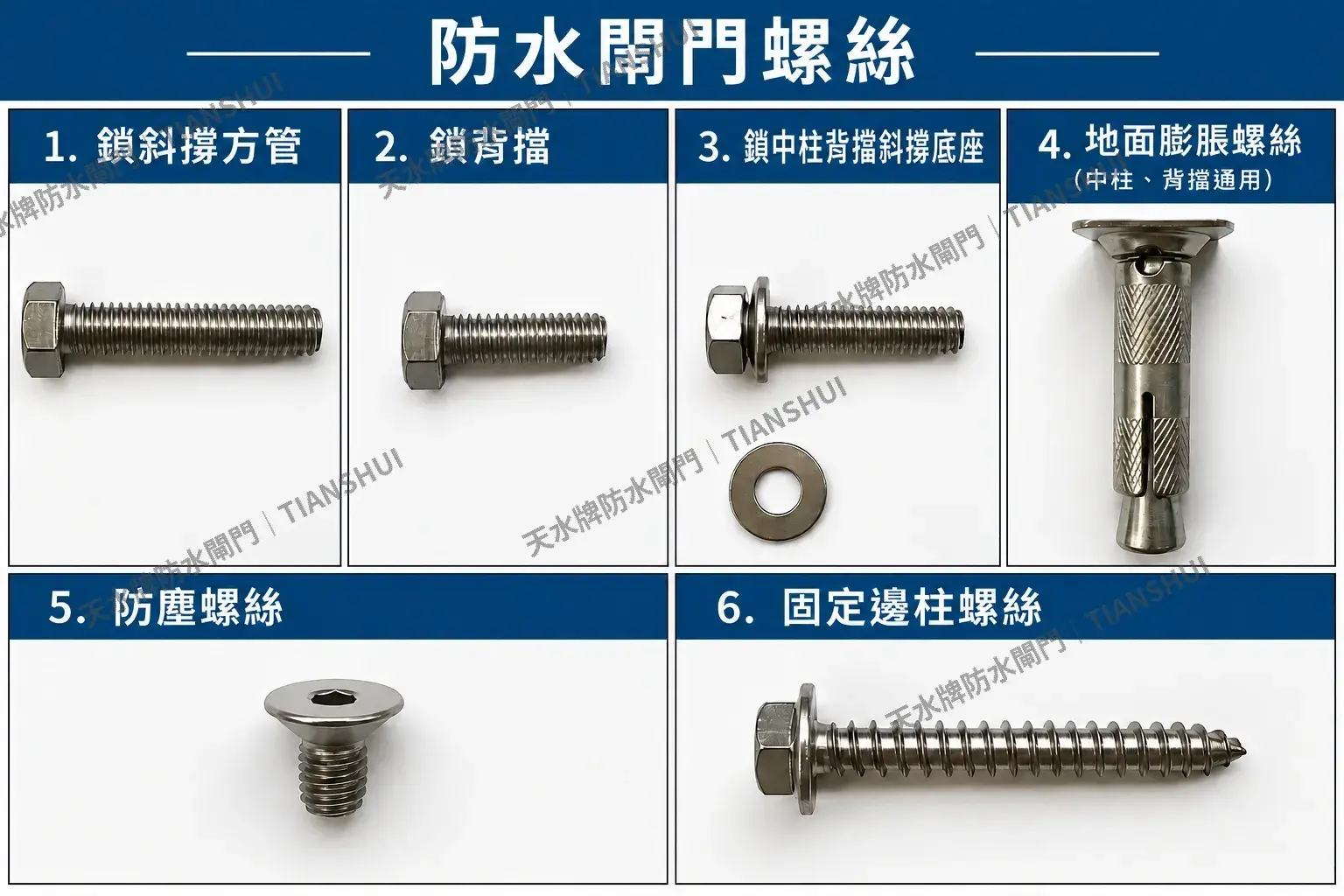

FASTENER APPLICATION
六種螺絲與主要使用位置
01
鎖斜撐方管
用於斜撐相關構件之組裝固定。
02
鎖背擋
用於背擋構件之固定與組裝。
03
鎖中柱背擋斜撐底座
搭配墊片使用於中柱、背擋及斜撐底座相關位置。
04
地面膨脹螺絲
中柱與背擋通用，用於與地面固定位置。
05
防塵螺絲
使用於相關預留孔位，非使用期間可協助維持孔位完整。
06
固定邊柱螺絲
用於防水閘門邊柱相關固定位置。
06 / ASSEMBLY VIDEO
防水閘門組裝操作影片
透過實際操作影片了解組合式防水閘門的組裝方式與操作順序， 搭配上方組裝程序圖，可更快速掌握設備使用方式。
VIDEO GUIDE
實際組裝流程示範
從各項構件定位、組裝到擋水板安裝， 透過影片呈現實際操作順序。 不同案場配置可能有所差異， 實際使用仍應依該工程設備配置為準。
前往 YouTube 觀看 →07 / COMPLETION & SUPPORT
完工確認與後續使用
防水閘門完成安裝後， 除了確認設備配置與操作狀況， 也需要讓使用人員了解組裝方式、零組件用途及日常收納與維護。
完工確認
安裝完成後確認防水閘門各項構件、固定位置及操作配置， 完成施工收尾與設備交付。
操作說明
依實際工程配置說明擋水板、中柱、斜撐與相關零組件之組裝與操作方式。
後續服務
如有設備操作、零組件或既有防水閘門相關問題， 可與天水聯繫，由服務人員協助確認。
從製造到施工，讓工程流程完整銜接
了解天水如何從圖面、尺寸確認到工廠製造，
再與現場施工流程相互配合。
