組合式防水閘門
模組化組裝・依現場條件客製規劃
天水牌組合式防水閘門採可拆卸式擋水板設計,可依開口寬度、防汛高度、地坪條件及使用需求進行配置,適用於住宅、社區車道、商辦、廠房及大型工程等不同場域。
組合式防水閘門特色
依開口尺寸、地坪條件及防汛需求,彈性規劃合適的組合方式。
模組化高度配置
依防汛高度需求配置擋水板,可依不同現場條件與使用需求進行規劃。
地坪條件彈性配置
依現場地坪條件, 可規劃 U 型槽、平底槽等不同設置方式。
大型開口配置
依開口寬度與結構需求, 可搭配活動中柱或活動背擋進行配置。
平時可拆卸收納
非防汛期間可將擋水板及活動構件拆卸收納, 保留日常通行空間。
組合式防水閘門結構
由擋水板、邊柱及壓迫構件組成, 並可依開口尺寸、防汛高度及現場條件, 搭配活動中柱、活動背擋與底槽進行配置。
主要構件
鋁合金擋水板
形成主要擋水面,可依防汛高度需求進行組合配置。
鋁合金邊柱
設置於開口兩側,作為擋水板定位及迫緊構件。
多段式壓迫器
可配合不同擋水板組裝高度分段壓迫固定, 依防汛需求彈性使用。
鋁合金活動中柱
依大型開口配置需求設置,使擋水板可採分段方式組裝。
不鏽鋼活動背擋
設置於擋水板側提供額外支撐, 可搭配不分段擋水板配置。
斜支撐
可依現場條件設置於擋水系統前方或後方, 將受力傳遞至地坪固定點,提供結構支撐。
底槽
設置於地坪位置,實際型式依地坪及現場條件進行規劃。
依開口條件選擇合適配置
組合式防水閘門可依開口寬度、防汛高度及結構需求, 搭配活動中柱、活動背擋等構件進行配置。

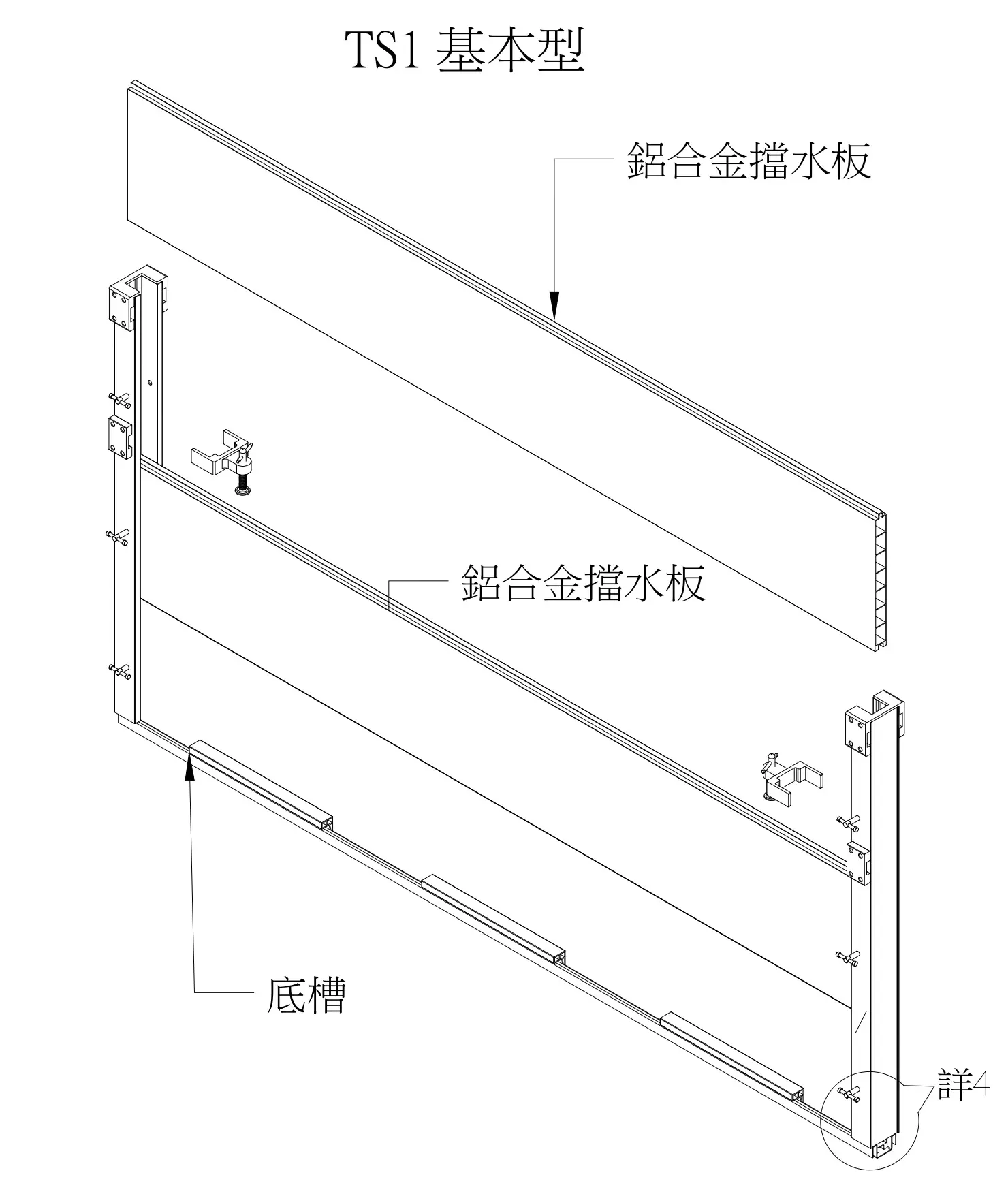

基本型
無活動中柱及活動背擋, 依開口尺寸與防汛需求進行規劃。

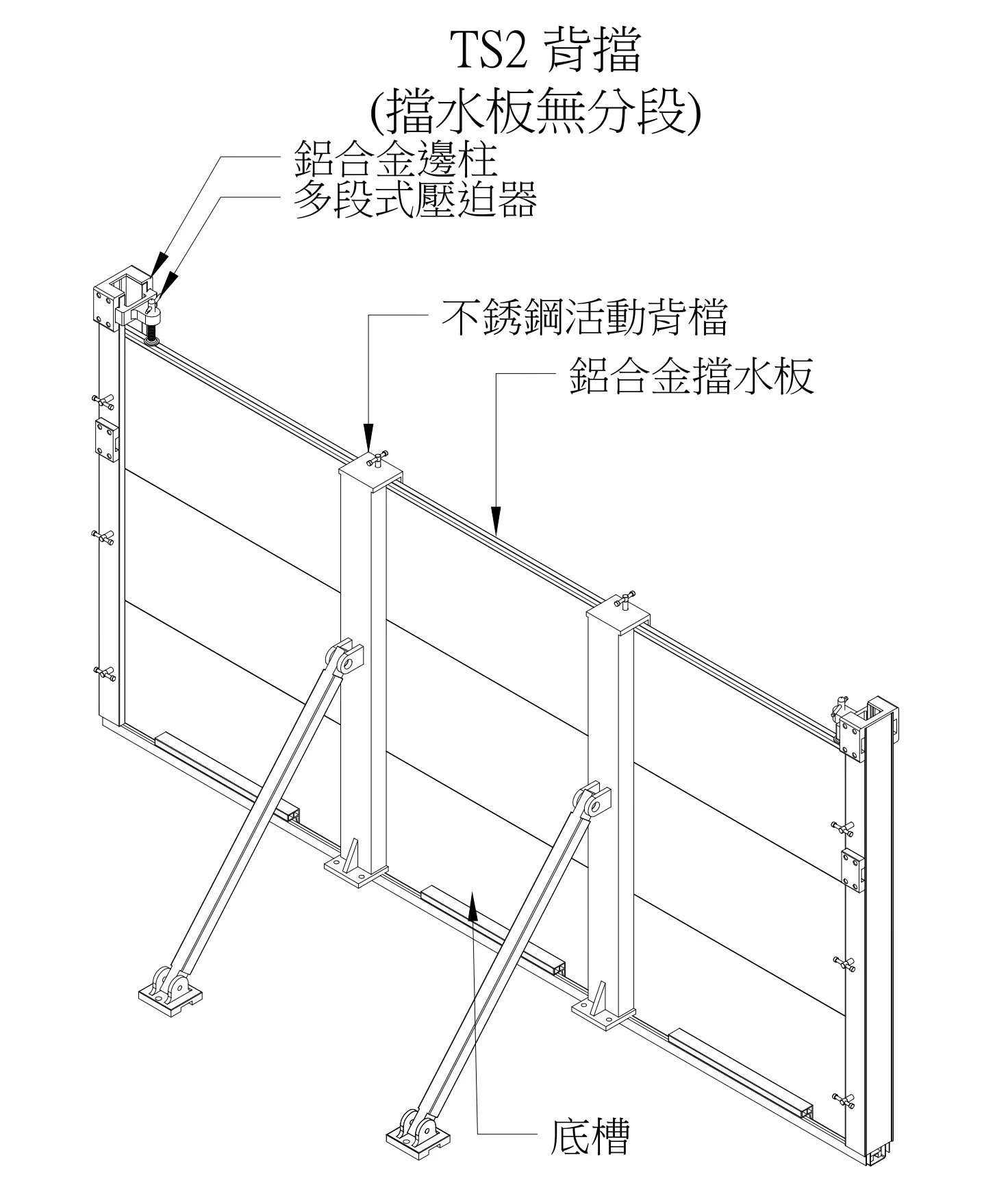

背擋
搭配活動背擋提供額外結構支撐, 擋水板可維持連續配置。

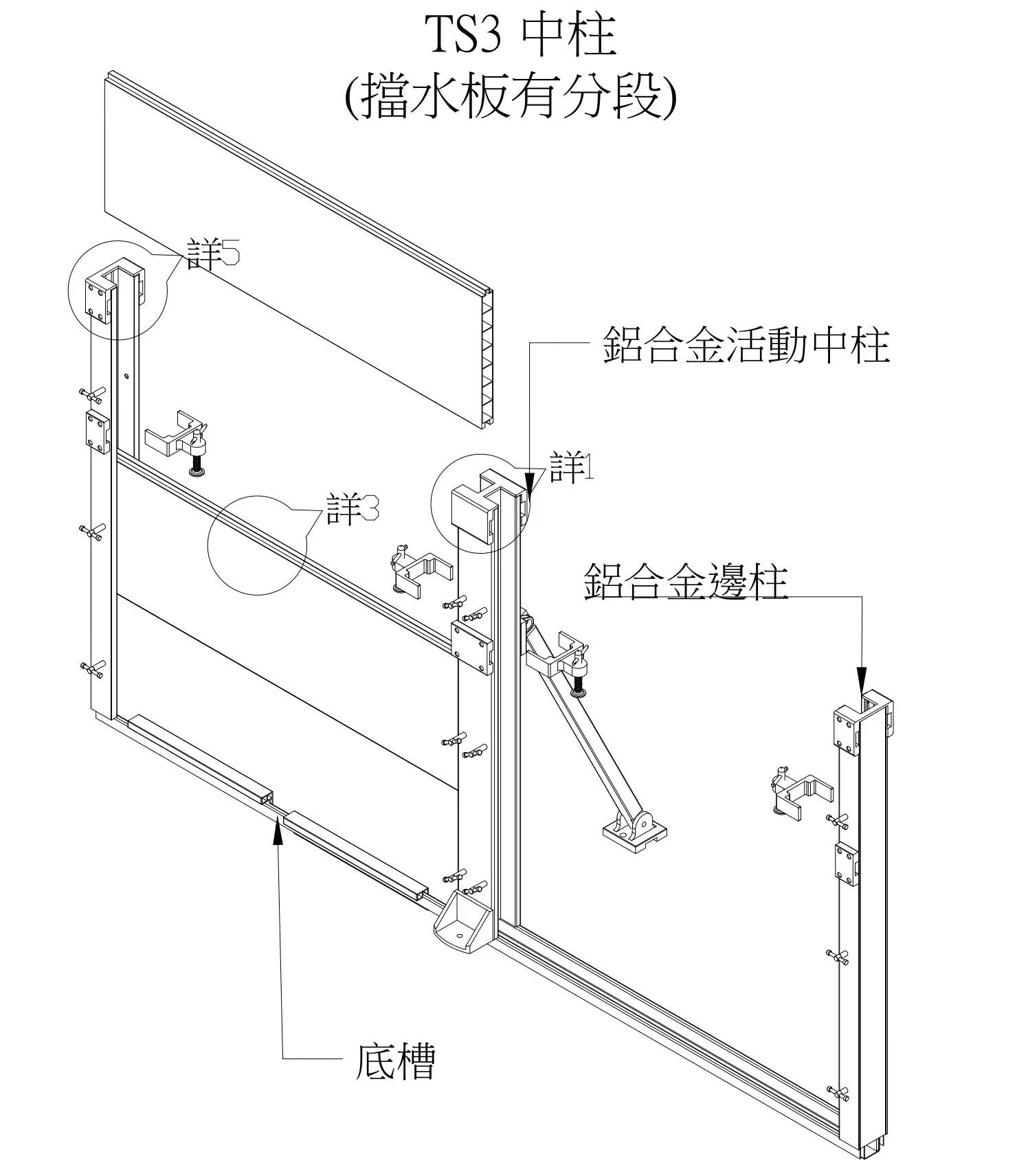

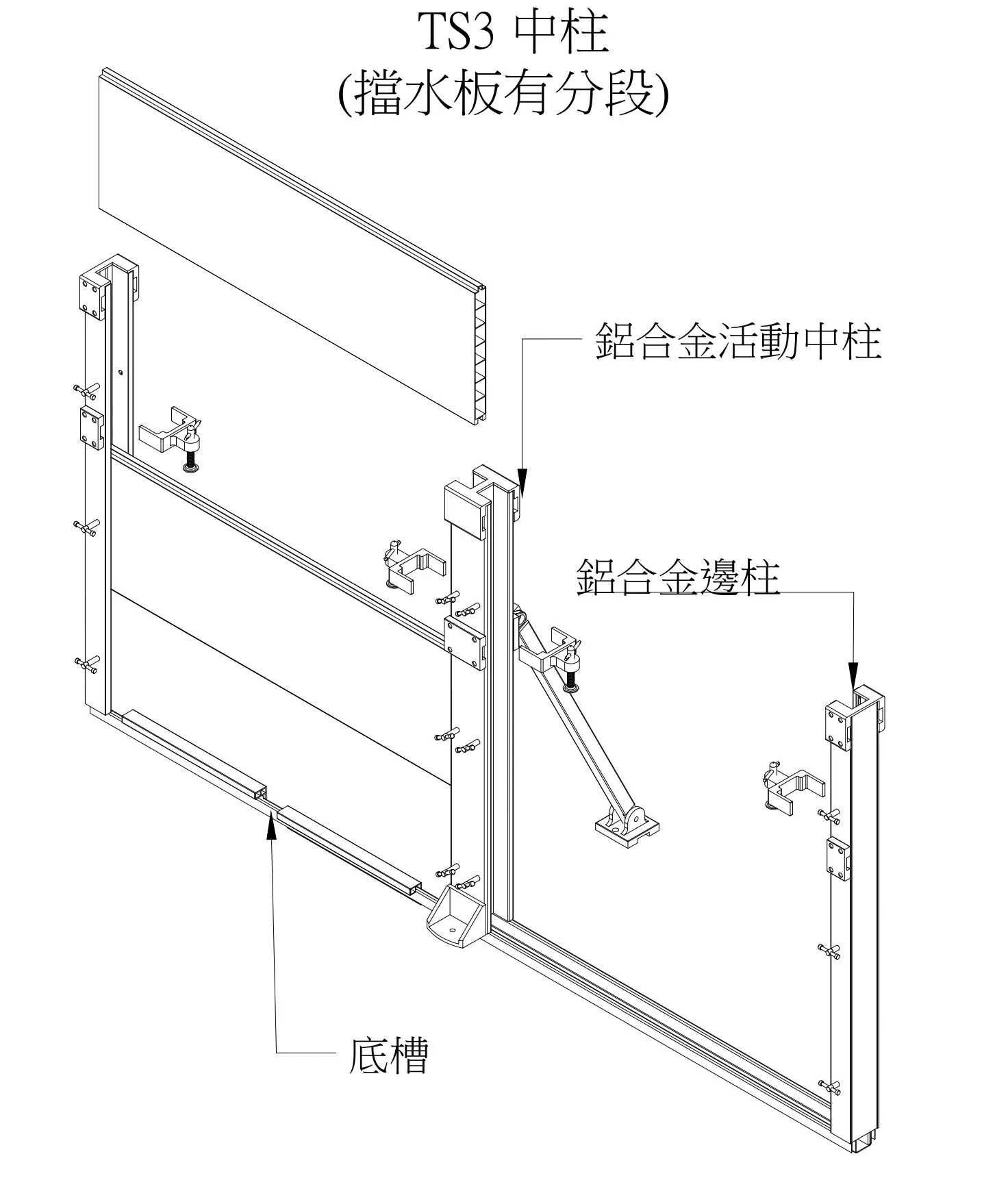

中柱
於開口中間設置活動中柱, 使擋水板可依配置分段組裝。

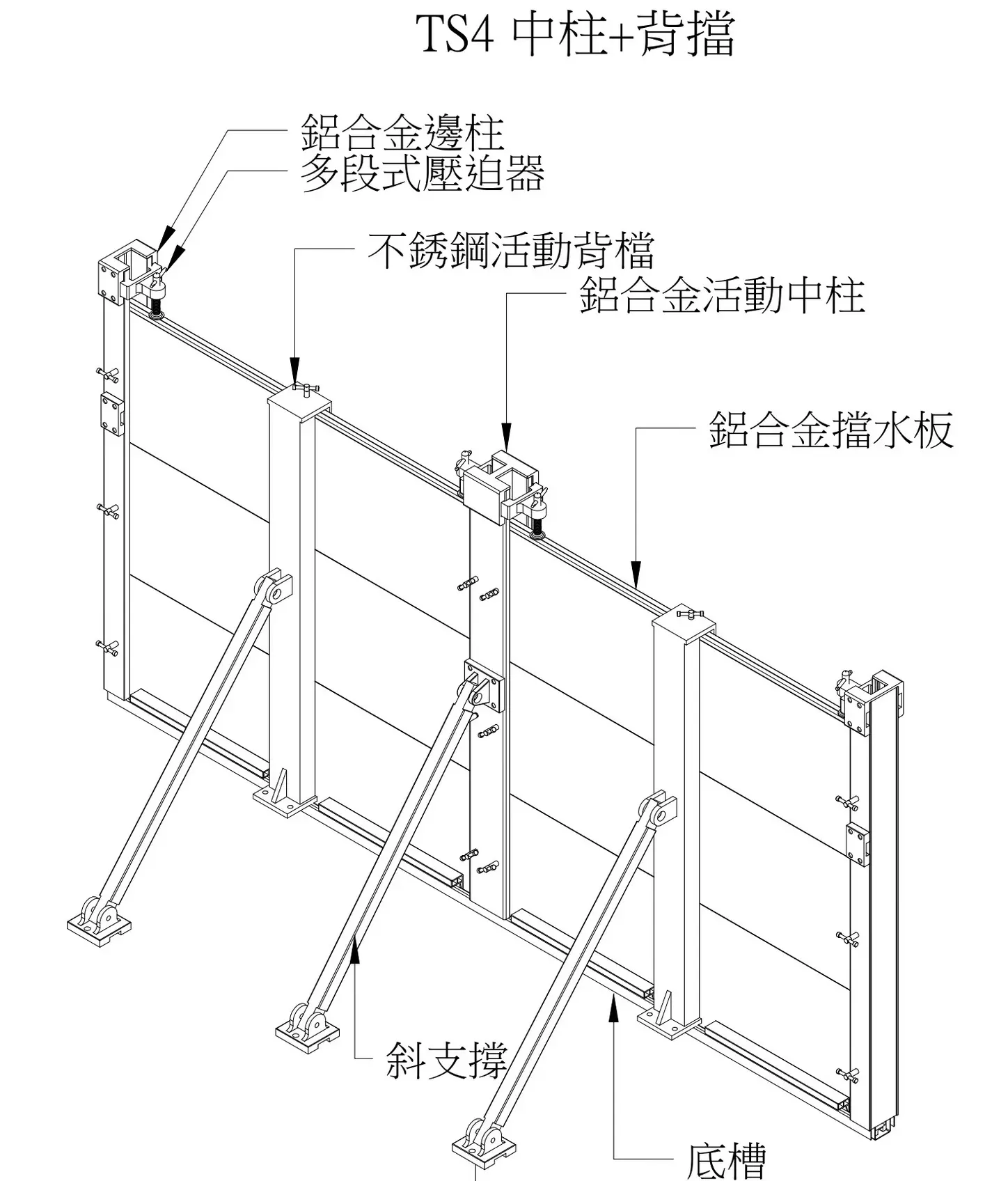

中柱+背擋
同時搭配活動中柱與活動背擋, 依大型開口及結構需求進行規劃。
中柱與背擋有什麼不同?
中柱與背擋皆可依工程需求提供結構支撐, 配置上的明顯差異之一,在於擋水板的分段方式。
活動中柱
中柱設置於開口中間, 擋水板於中柱位置分段組裝。
活動背擋
背擋提供額外結構支撐, 擋水板可維持不分段的連續配置。
擋水板材質與底槽怎麼選?
組合式防水閘門可依使用需求選擇不同擋水板材質, 並依地坪平整度、高程變化及現場條件規劃合適的底槽型式。
擋水板材質
AL6063 鋁合金與 SUS304 不鏽鋼皆可依工程需求配置, 主要差異在重量、製作方式及尺寸客製彈性。

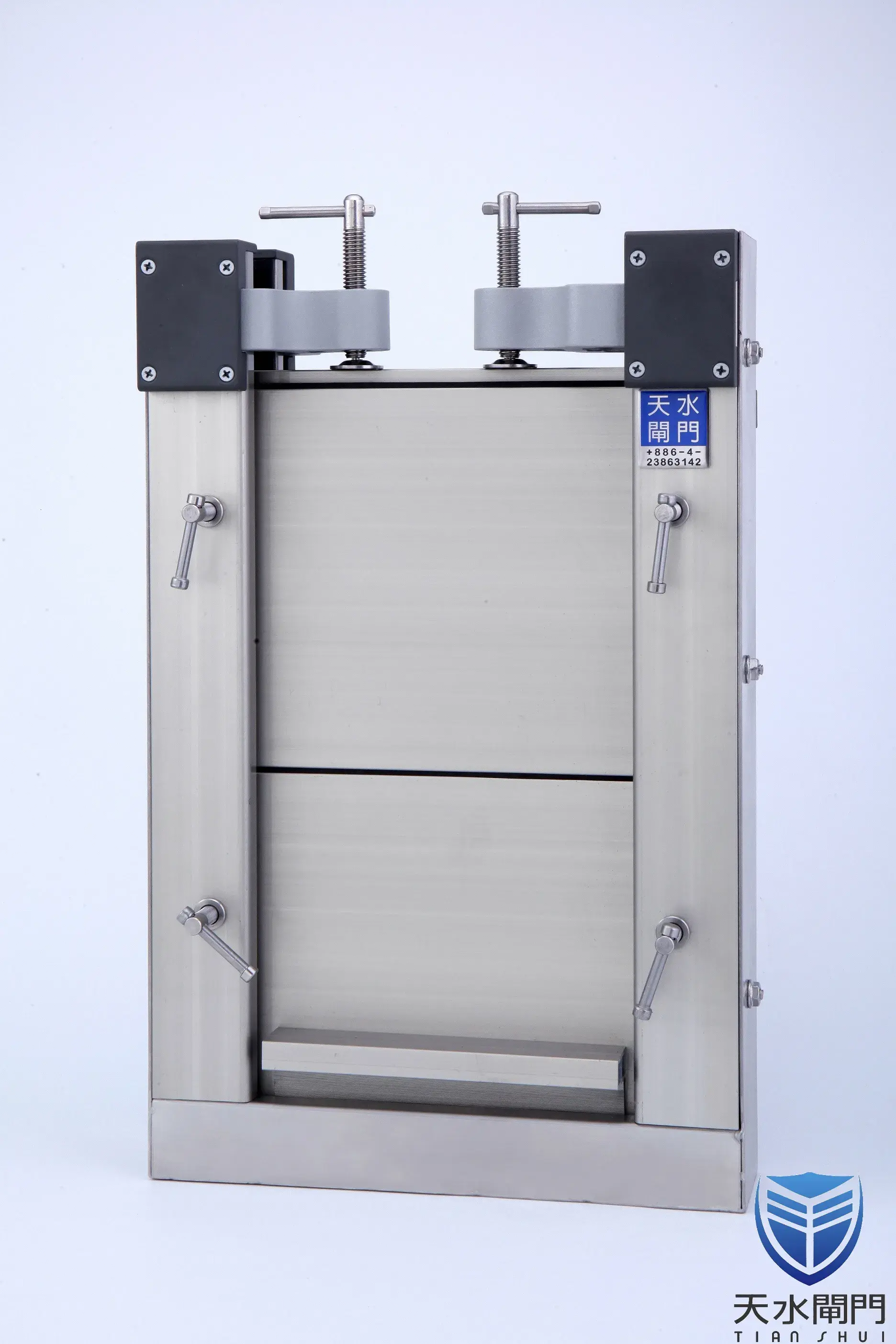

AL6063 鋁合金擋水板
輕量・操作便利- 材質 AL6063 鋁合金
- 板片高度 20 cm/30 cm 模具擠型
- 材料厚度 2 mm
- 整體板厚 3 cm
- 結構/表面 蜂巢型鋁擠型・陽極處理

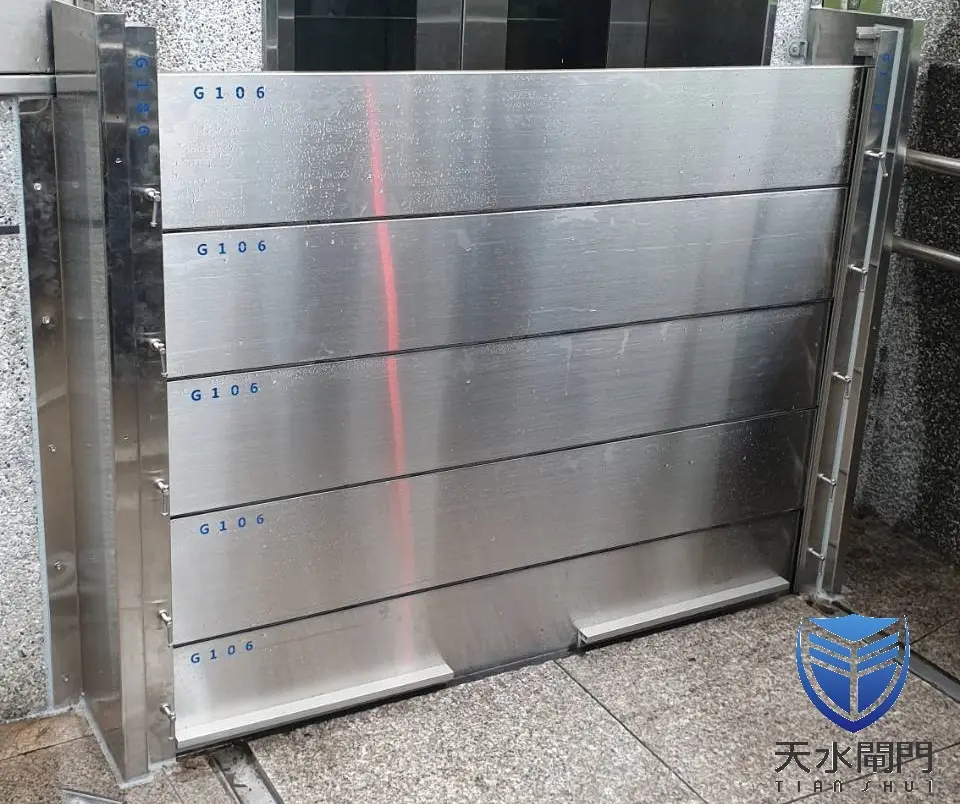

SUS304 不鏽鋼擋水板
尺寸客製・SUS304- 材質 SUS304 不鏽鋼
- 板片高度 可依工程需求客製
- 材料厚度 1 mm,另以 1 mm 封板補強
- 整體板厚 3 cm
- 表面處理 HL 髮絲面
地坪底槽怎麼選?
底槽型式需配合地坪平整度、高低差及使用條件規劃, 不同底槽的止水方式與施工條件也有所不同。

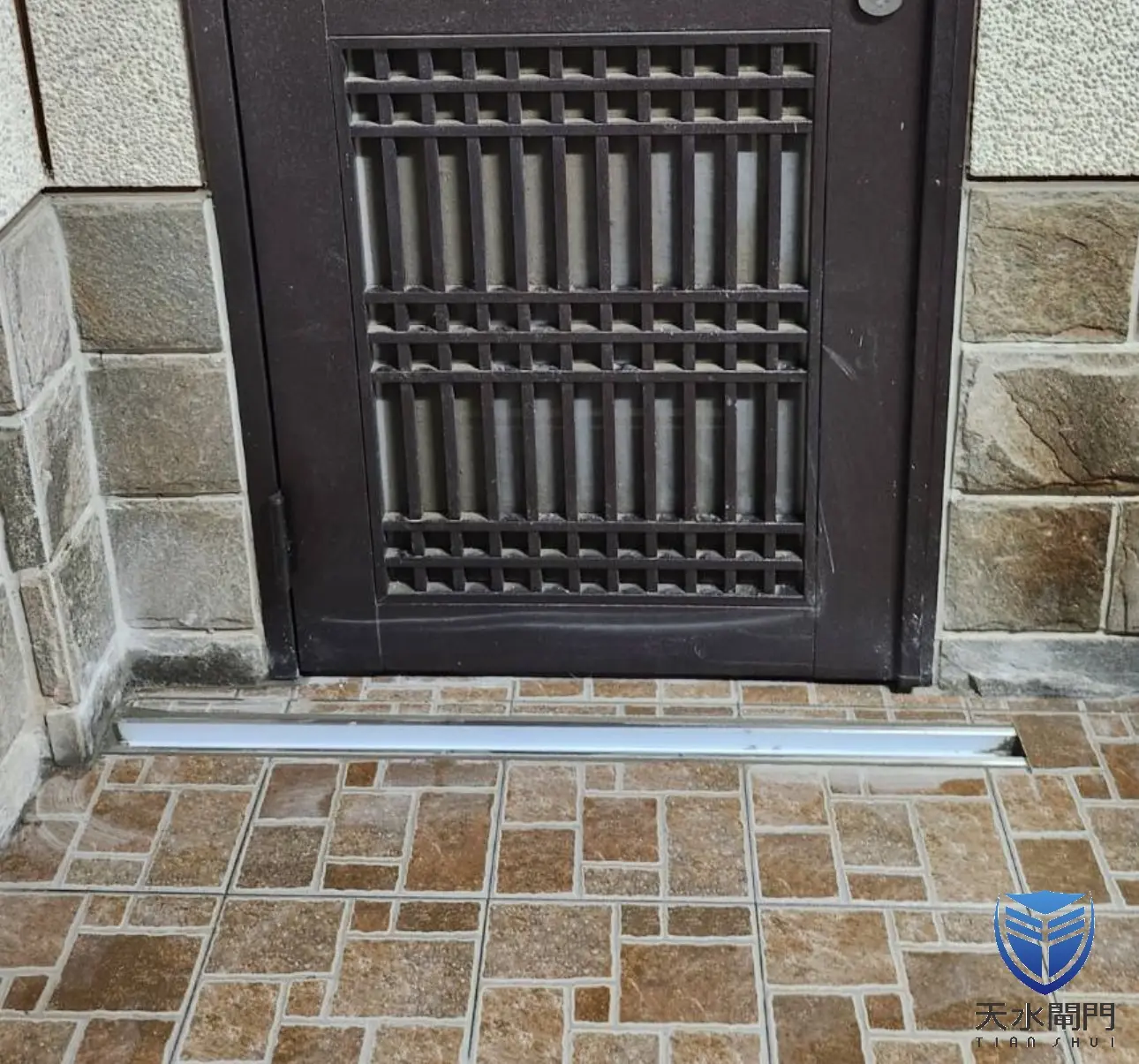

U 型槽
可配合地坪高程變化進行施作, 適合地面存在高低差或較難維持完全水平的場所。
平底槽

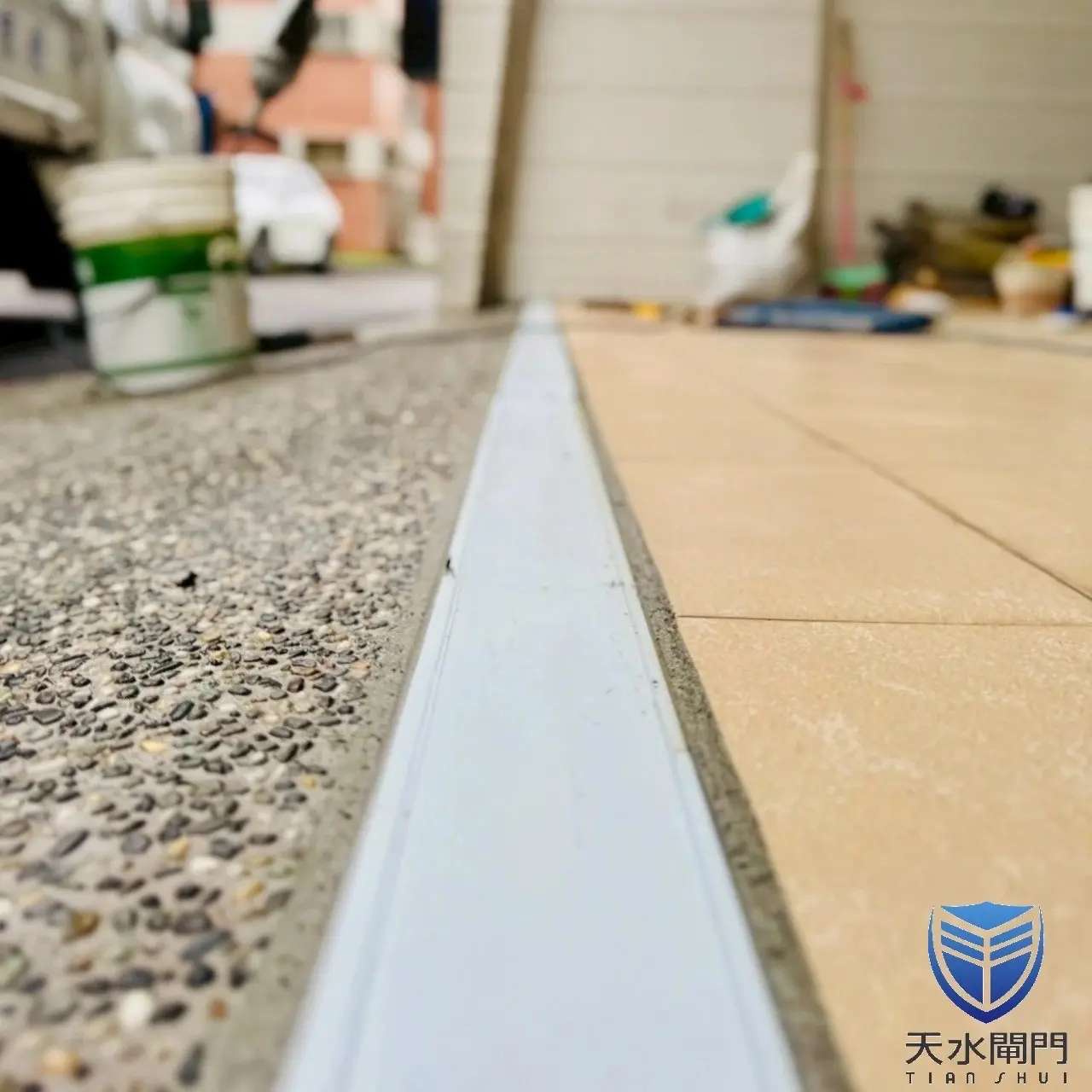

主要適用於地坪較平整的場所, 依現場地坪材質與平整度決定底槽配置方式。

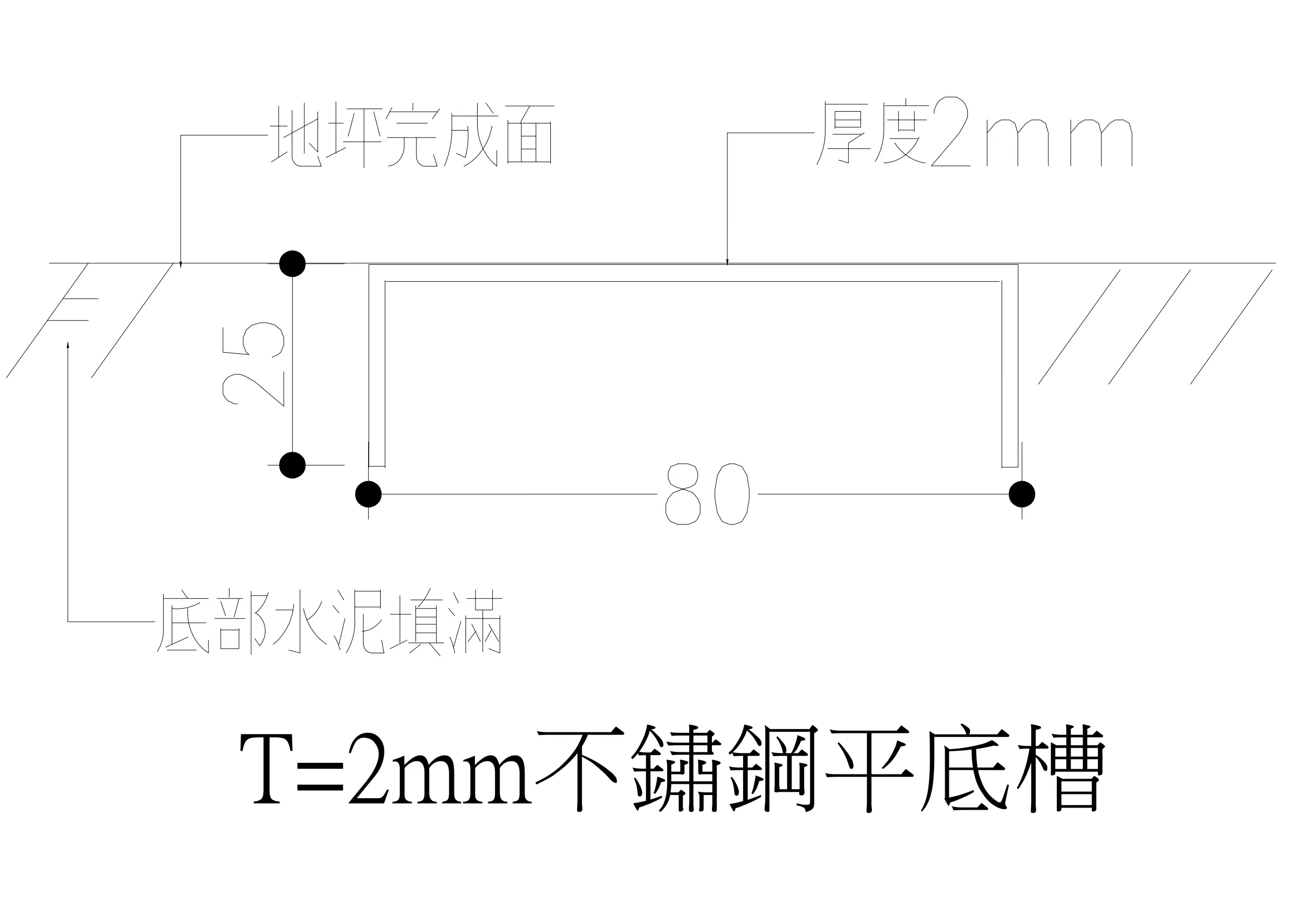

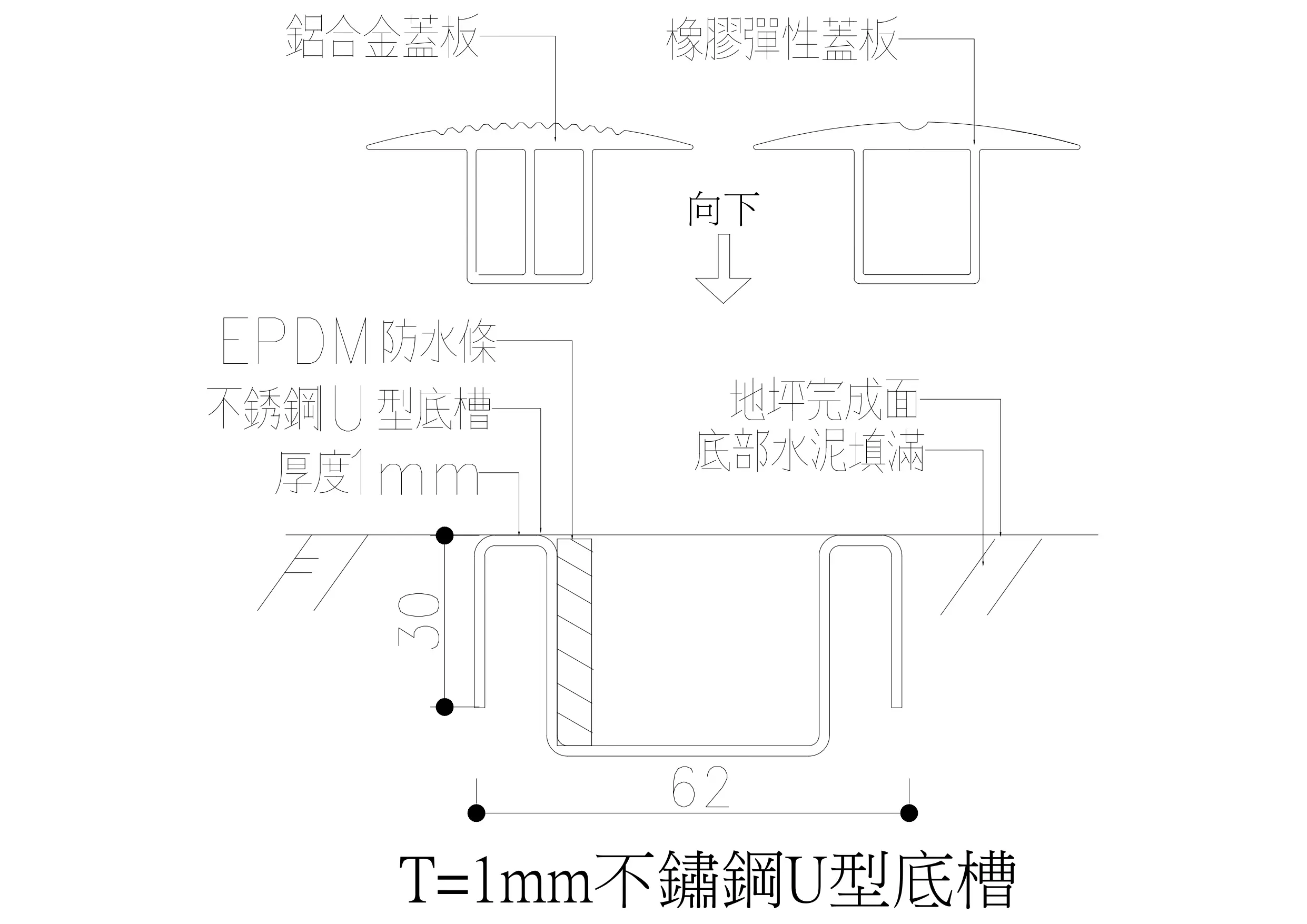

底槽結構剖面
不同底槽的止水方式與埋設結構有所差異, 以下以剖面圖說明主要構件與施工方式。
圖示為底槽結構示意, 實際尺寸、埋設方式及施工細節仍依現場條件與工程需求規劃。
怎麼選擇合適的底槽?
實際底槽型式仍需依地坪材質、平整度、 高程變化及現場施工條件進行評估。
防汛高度、開口寬度與工程條件怎麼規劃?
不同場域的防汛需求並不相同。防水閘門應依預計防汛高度、 開口尺寸、現場條件及使用需求進行整體規劃, 而非單純以固定尺寸選擇產品。
依現場需求配置防汛高度
組合式防水閘門採模組化擋水板設計, 可利用 20cm、30cm 擋水板依工程需求進行組合。 實際規劃時,會綜合現場條件、使用需求及既有淹水情況, 評估合適的防汛高度。
天水專利多段式壓迫設計
以設計高度 90cm 的系統為例, 可依當次防汛需求選擇組裝 30cm、60cm 或完整 90cm, 並於不同使用高度進行壓迫固定。
同一套閘門,可依實際防汛需求彈性選擇使用高度。
開口越大,結構配置也需配合調整
防汛高度、開口寬度與現場固定條件都會影響閘門受力。 隨著尺寸與工程條件改變,會進一步評估中柱、背擋、 斜支撐等結構配置。
規劃基本配置
及斜支撐配置
進行個別規劃
大型開口與特殊防汛工程
大型防水閘門並非單純增加擋水板數量。 隨著防汛高度、開口尺寸及工程條件增加, 門體配置、支撐方式與固定條件皆需配合調整。 天水依實際現場與工程需求進行個別規劃。
防水閘門如何安裝、使用與收納?
組合式防水閘門於需要防汛時進行組裝, 並依底槽形式及是否配置活動中柱採用對應的組裝方式; 平時未使用時,則可將擋水板及相關構件集中收納。
依工程配置採用對應組裝方式
U 型槽、平底槽及活動中柱的配置不同, 實際組裝程序也會有所差異。 天水依工程配置提供對應的組裝方式, 使現場人員能依既定程序完成閘門架設。
以下影片示範「U 型槽+有中柱」配置的實際組裝方式。
▶ 觀看 U 型槽+中柱組裝影片平時不用時,防水閘門如何收納?
防水閘門於非防汛期間,可將擋水板及相關構件集中收納。 一般工程依現場空間配置鋁合金收納架, 可採水平式或直立式;如有箱體式收納需求, 亦可另外客製不鏽鋼收納箱。

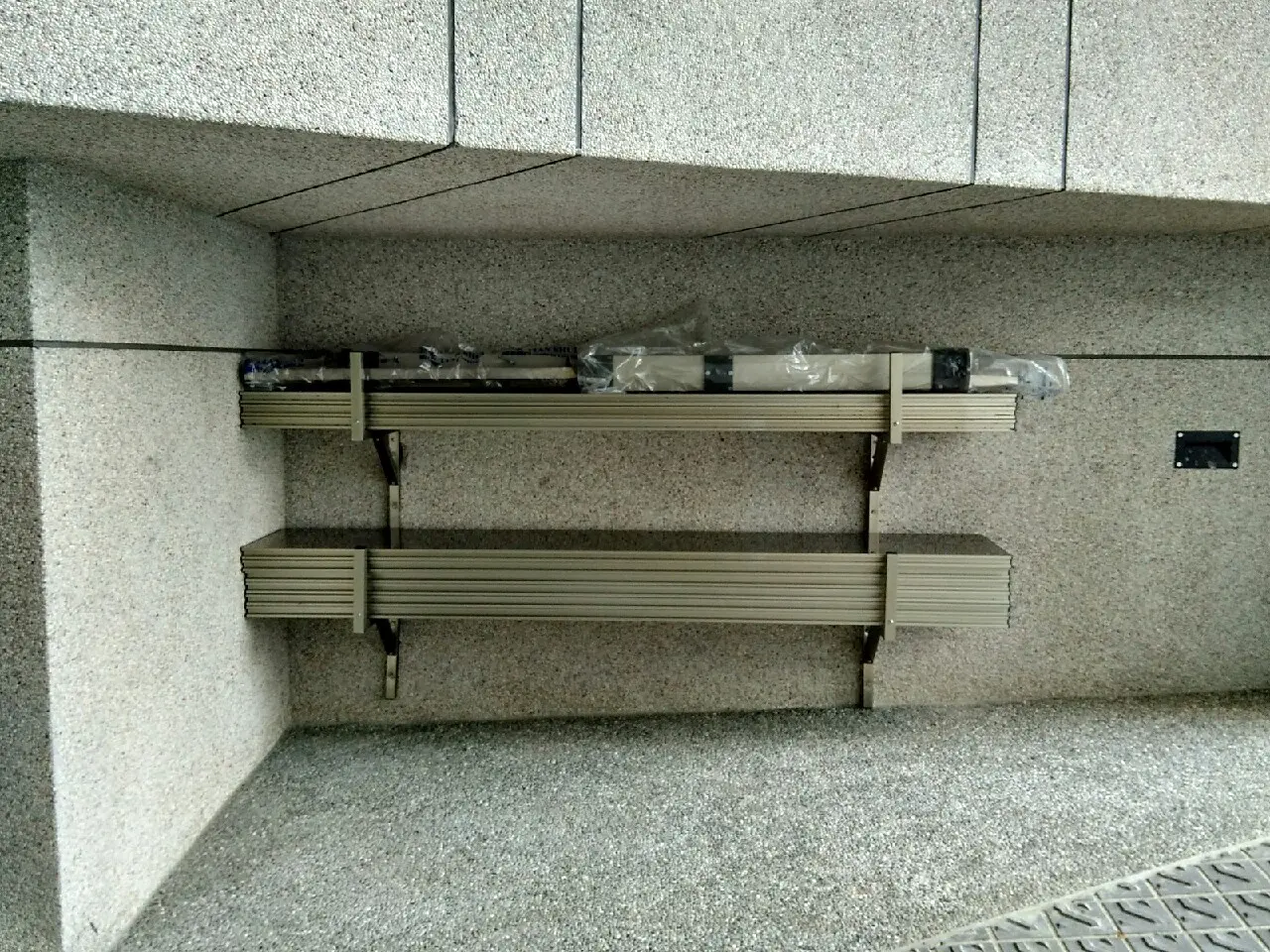

鋁合金水平式收納架
擋水板採水平方式集中收納, 可依現場牆面及空間條件進行配置。

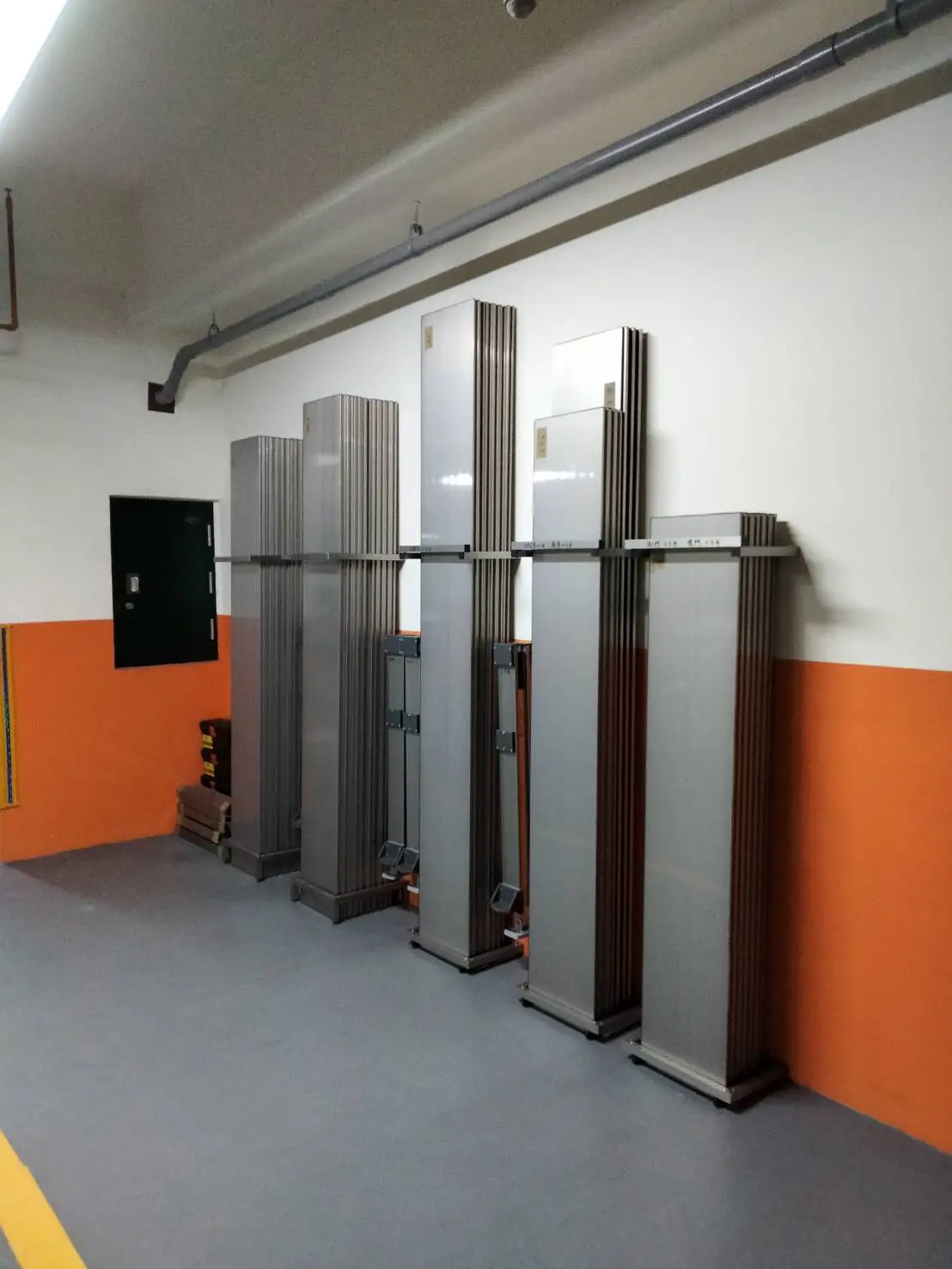

鋁合金直立式收納架
擋水板採直立方式集中收納, 依現場空間及閘門配置進行規劃。

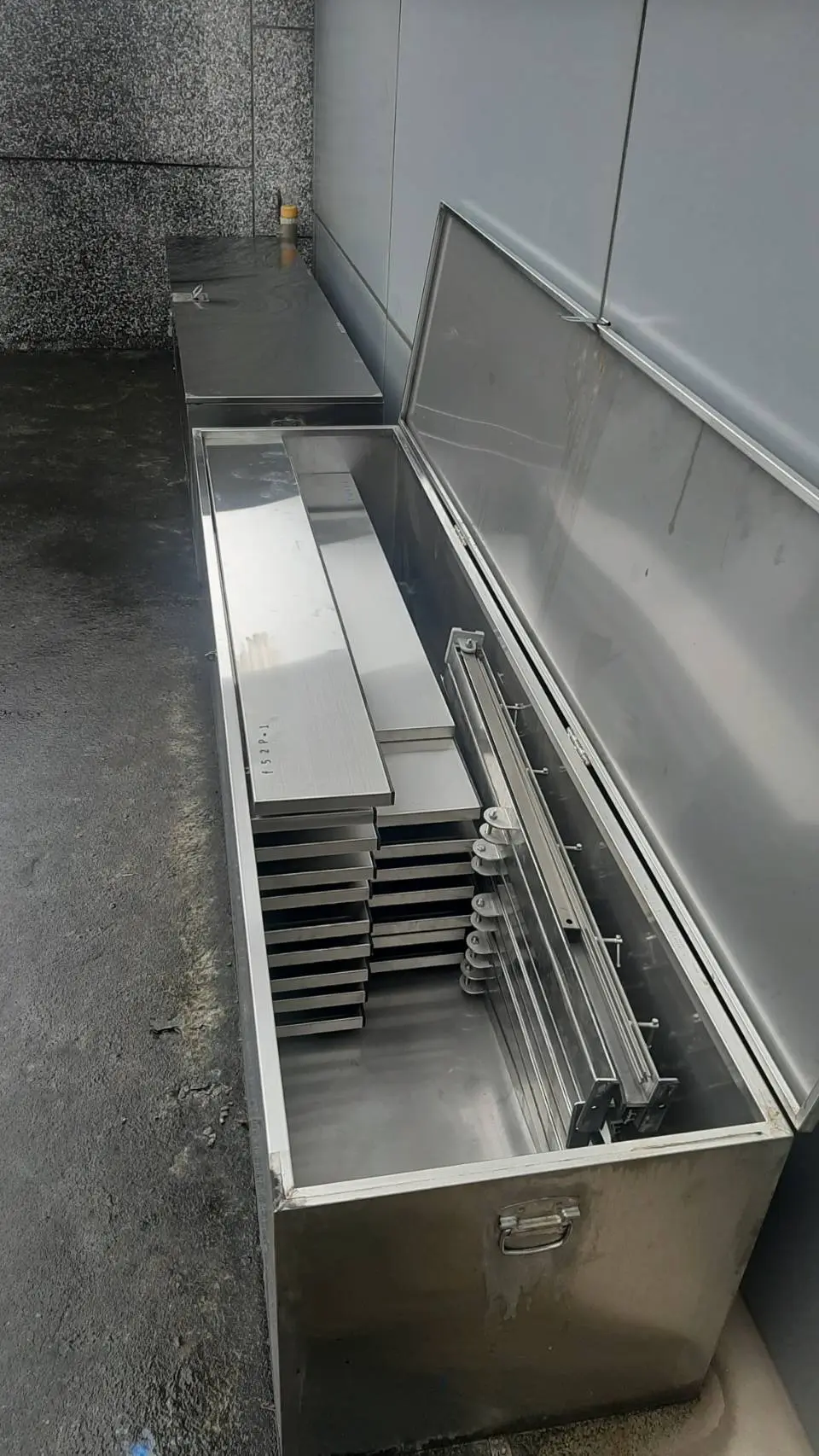

不鏽鋼收納箱
選配如有箱體式收納需求, 可依閘門尺寸與現場條件另外客製製作。
平時應將擋水板及相關構件集中收納, 並於防汛季或預計使用前確認各構件及操作狀況, 以利需要防汛時順利完成閘門架設。

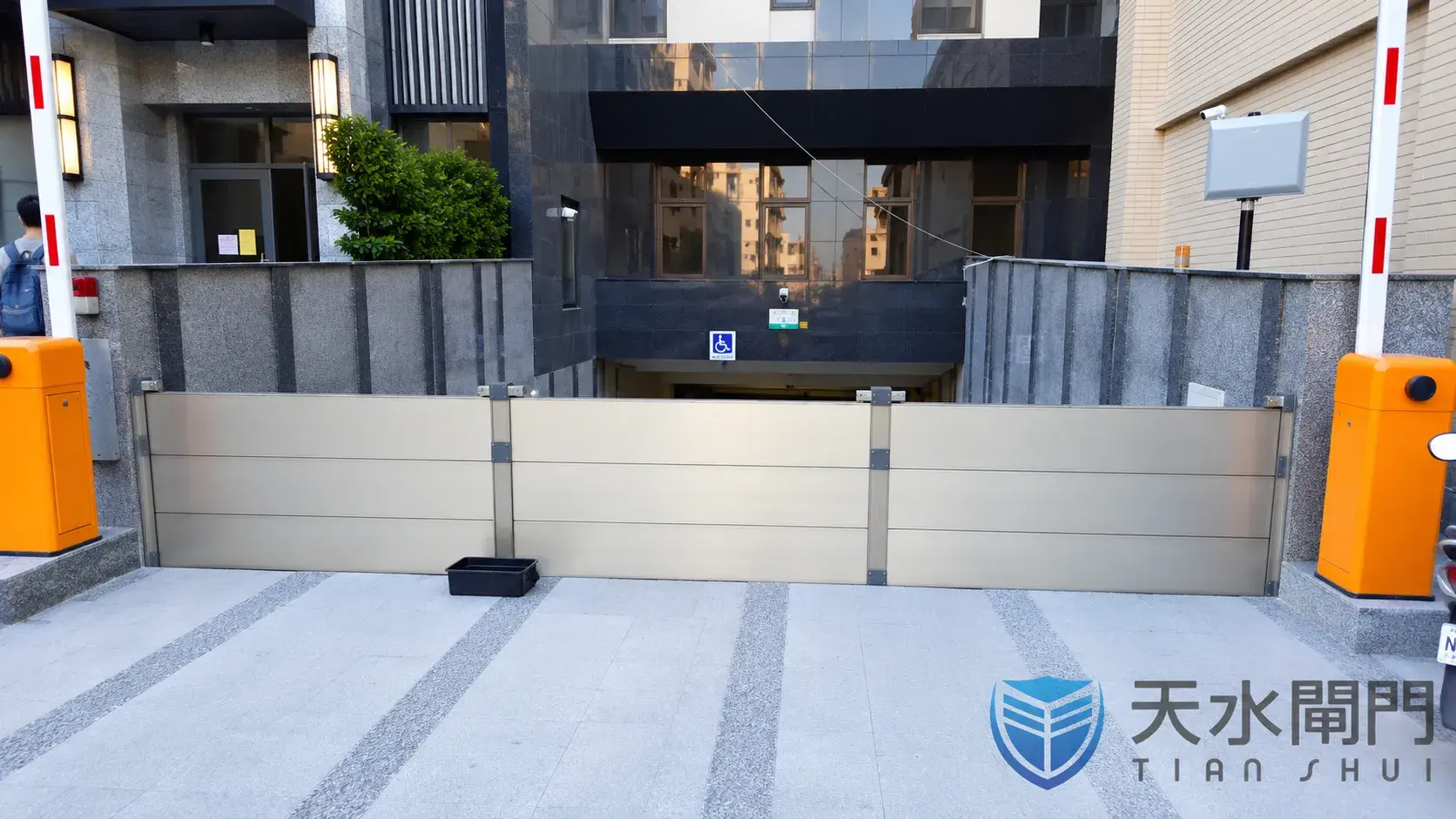

組合式防水閘門實際工程案例
從交通場站、公共設施到地下停車場, 天水依不同開口尺寸、防汛需求及現場條件, 規劃合適的組合式防水閘門配置。

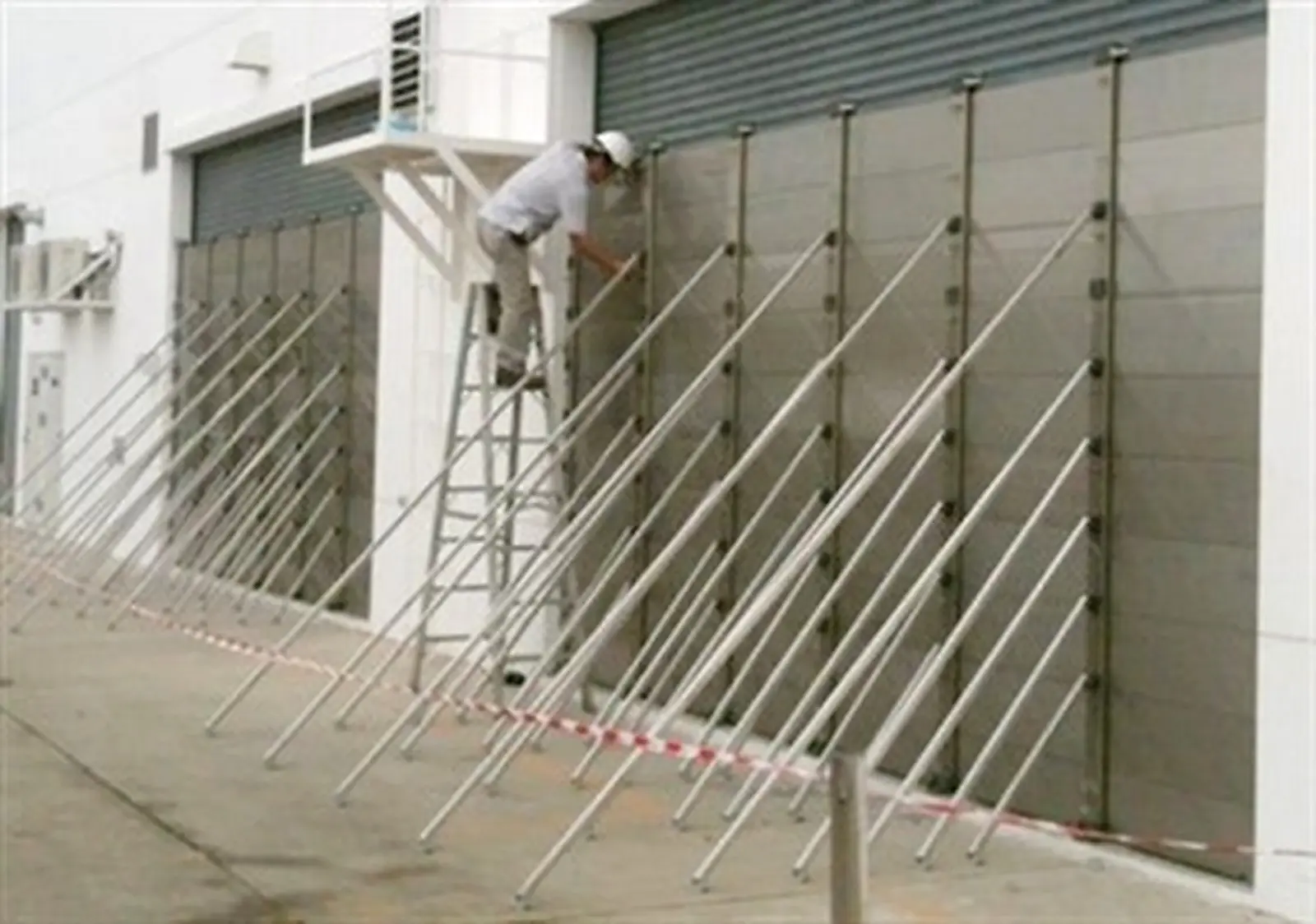

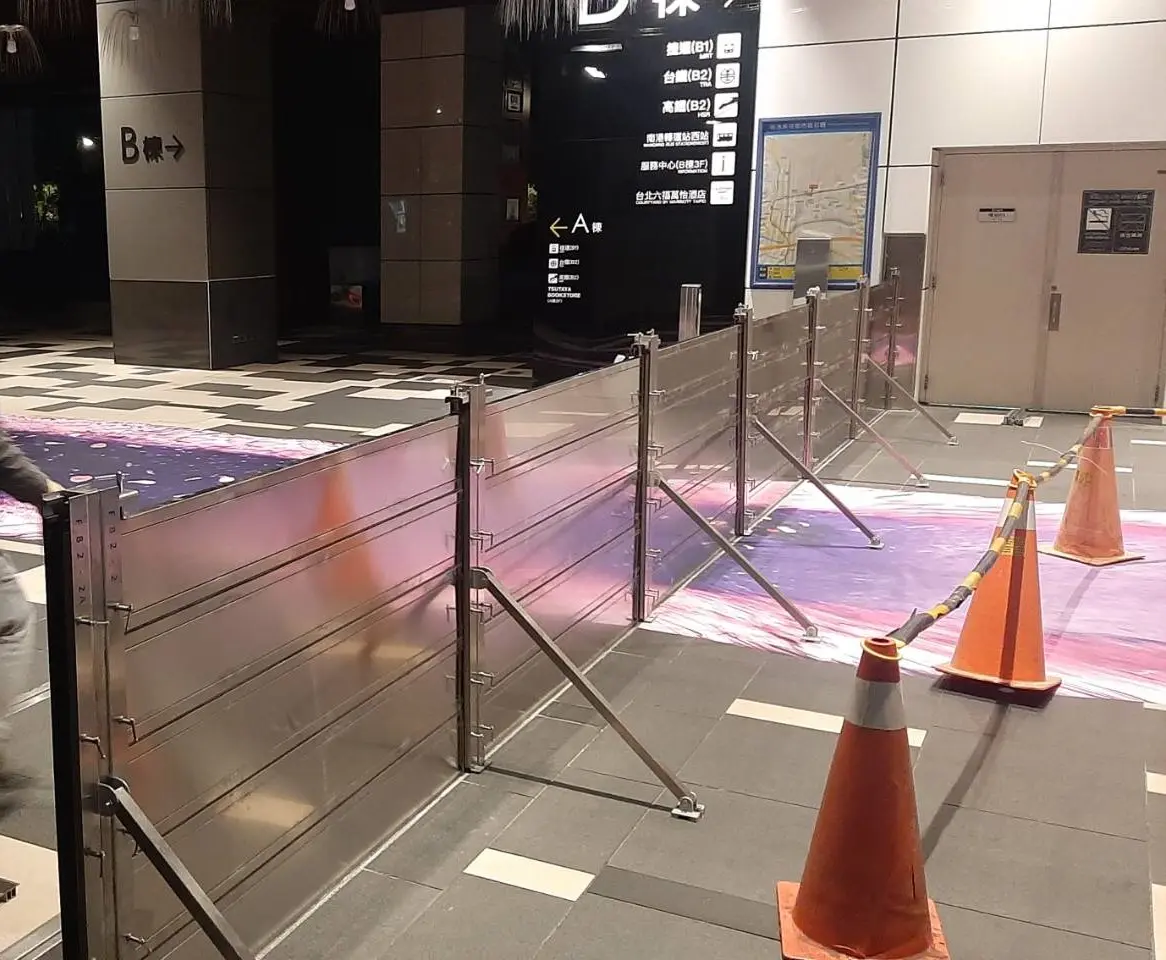

台鐵南港車站
大型開口採多支活動中柱與斜支撐配置, 依現場開口及工程條件進行組合式防水閘門規劃。
台北小巨蛋

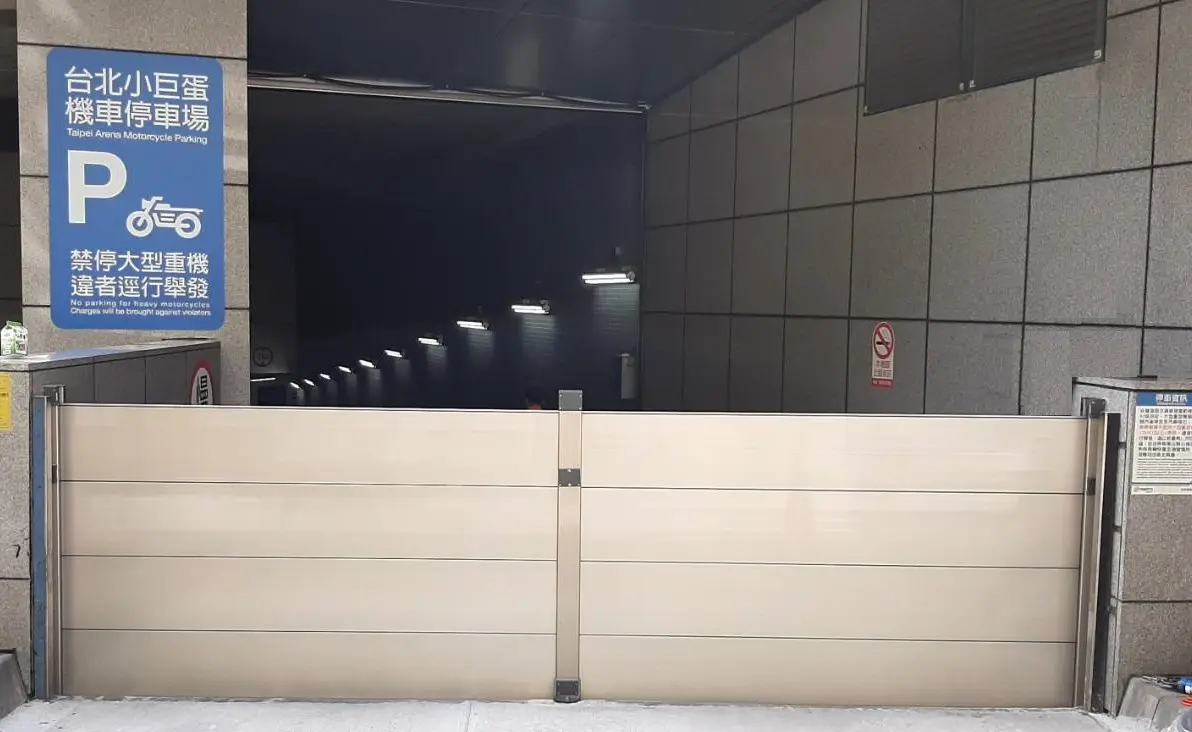

於機車停車場出入口設置組合式防水閘門, 依開口條件配置活動中柱,兼顧防汛需求與平時通行。
完工試水測試

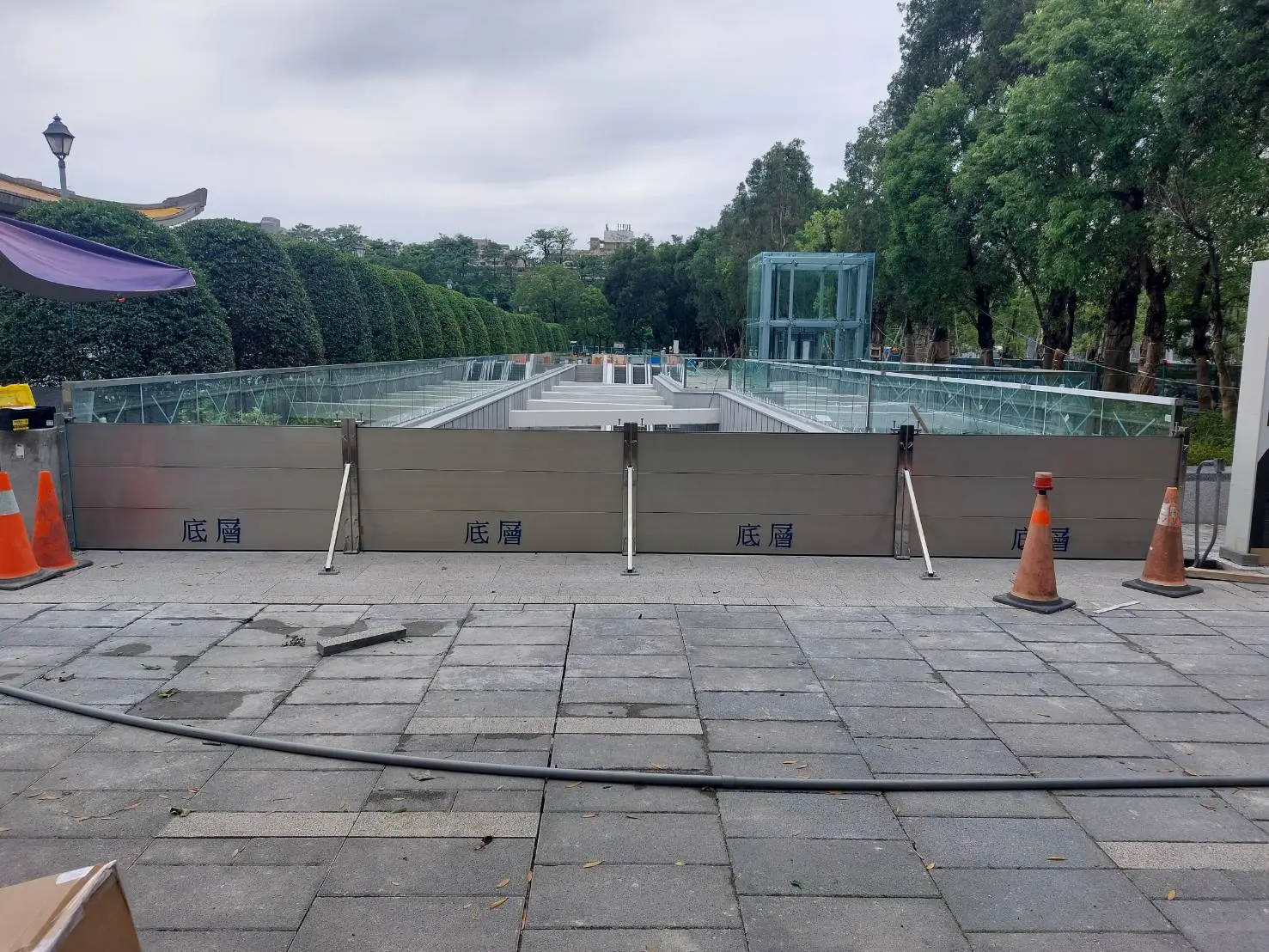

國父紀念館

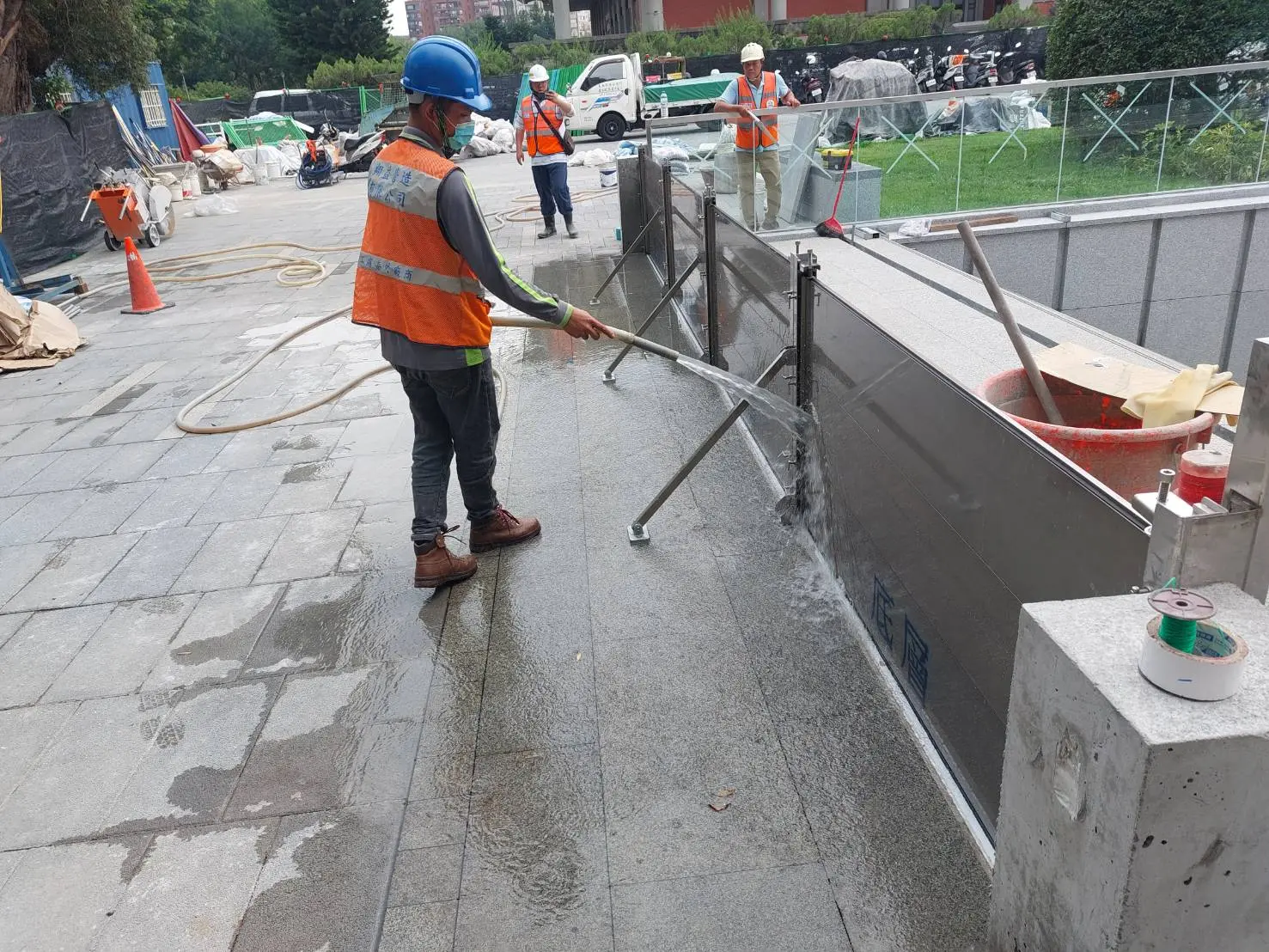

依現場開口條件配置組合式防水閘門, 搭配活動中柱及支撐系統;完工後進行現場試水測試, 確認設備安裝及實際使用狀況。
組合式防水閘門常見問題
從安裝位置、既有建築加裝到日常保養, 整理防水閘門規劃時常見的實務問題。
防水閘門應該安裝在哪個位置?
防水閘門的安裝位置需依現場牆面、地坪、排水及既有門扇位置進行評估。 一般牆面側邊需預留約 10.5 cm 的安裝空間; 如配置一支以上活動中柱,地面則需預留約 21 cm 的相關配置空間。
車道出入口另需配合現場排水條件規劃,實務上通常建議將防水閘門設置於 截水溝後方,實際位置仍應經現場勘查後確認。
防水閘門應該裝在原有門的裡面還是外面?
需依原有門扇開啟方向、使用動線及現場空間決定。 例如原有門扇向內開啟時,通常建議將防水閘門設置於外側, 避免影響原門正常開關。
若因現場條件或業主需求設置於門內,則需事先確認安裝後是否會限制原有門扇的開啟角度。 住宅前、後出入口也可依實際使用需求分別規劃,以兼顧防汛期間的進出動線。
已經蓋好的住宅、社區或工廠,可以後加裝防水閘門嗎?
可以評估。依天水實際施工經驗,只要現場具有 可供固定的牆面與堅固的地坪條件, 多數既有住宅、社區地下室、廠房及其他建築出入口皆可進一步評估加裝。
若現場有水管、暗管、排水設施或其他構造與安裝位置衝突, 則需於施工前確認,必要時先進行管線遷移或相關工程處理。
防水閘門可以依不同防汛高度進行組裝嗎?
可以,但需依閘門原先規劃的擋水板尺寸與 特定組裝高度使用,並非任意高度皆可固定。
天水組合式防水閘門採多段式壓迫設計,可依規劃的組裝高度進行壓迫固定。 例如 90 cm 高的配置,可依設計使用 30 cm、60 cm 或 90 cm 等不同防汛高度, 實際配置則依個別工程設計為準。
防水閘門使用時會完全不漏水嗎?
防水閘門的實際水密效果除了產品本身,也與 牆面、地坪、安裝條件及既有建築結構有關。
在設備正確安裝且現場條件良好的情況下,可達到良好的水密效果; 實際使用時若出現些微水珠或滲水,也需進一步確認來源。 老舊牆面、地坪裂縫或既有建築結構本身,都可能形成滲水路徑, 不一定來自防水閘門本體。
U 型槽和平底槽應該怎麼選?
主要需依現場地坪平整度、地面材質及施工條件判斷。
平底式配置對地坪平整度要求較高,地面若不夠平整,可能影響底部水密效果; U 型底槽則可配合嵌入式施工及底部止水配置,較能因應不同地坪條件。 實際採用哪一種底槽,仍應經現場勘查後依工程條件決定。
防水閘門平時需要保養嗎?
建議定期檢查,尤其長時間沒有使用的防水閘門, 更應於防汛季前確認設備狀況。
一般建議約每 3 個月檢查一次, 並保持底槽清潔、定期為螺絲及相關鎖固部位進行潤滑; 長期未使用時,應特別確認螺絲是否有卡牙情形, 以及止水膠條是否出現老化或異常。
不知道現場適合哪一種防水閘門配置?
提供開口尺寸、現場照片及預計防汛高度,
由天水依現場條件協助評估合適的防水閘門配置方式。
