TECHNICAL RESOURCES
技術資料
整合天水牌防水閘門標準圖面、材料規範、試驗認證、 工程計算、專利技術與產品型錄， 提供工程規劃、設計選型及材料送審所需之技術資訊。
標準圖面
材料與規範
試驗與認證
工程計算
專利技術
產品型錄
STANDARD DRAWINGS
防水閘門標準圖面
提供天水牌防水閘門各類產品標準圖面， 作為產品構造、安裝方式與工程規劃之參考。

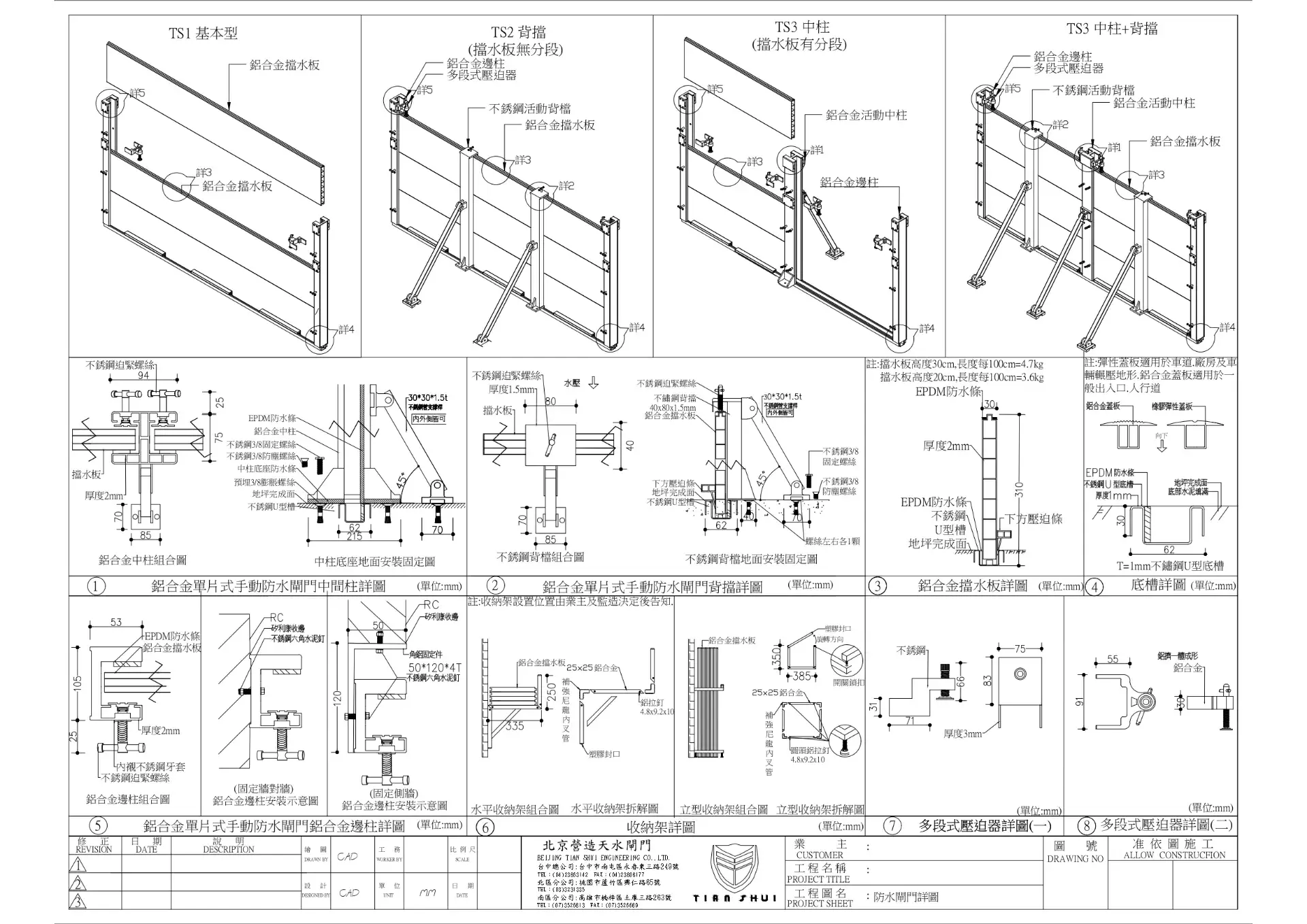

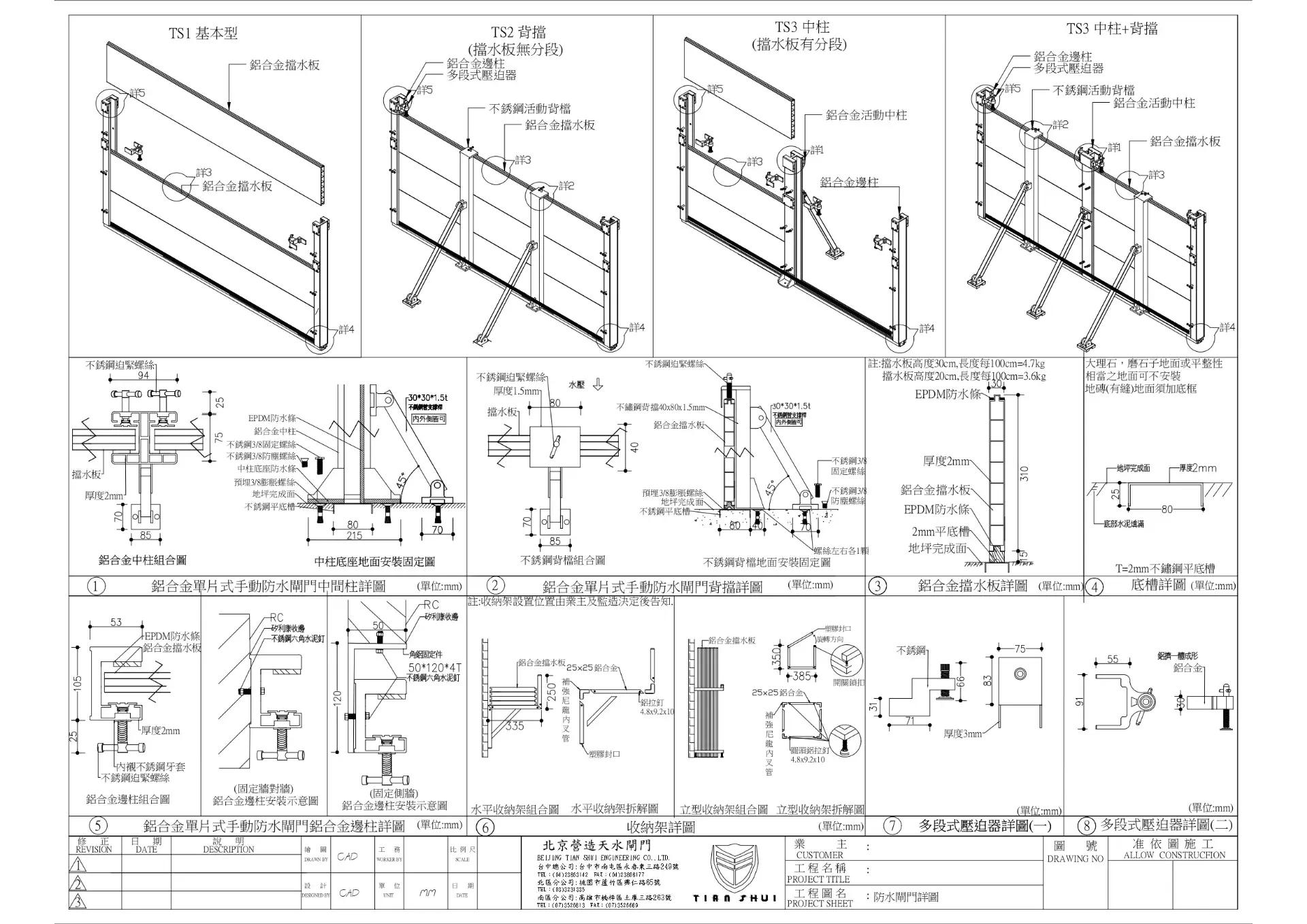

DRAWING 01
組合式防水閘門－平底槽
組合式防水閘門平底槽標準構造與安裝配置參考。

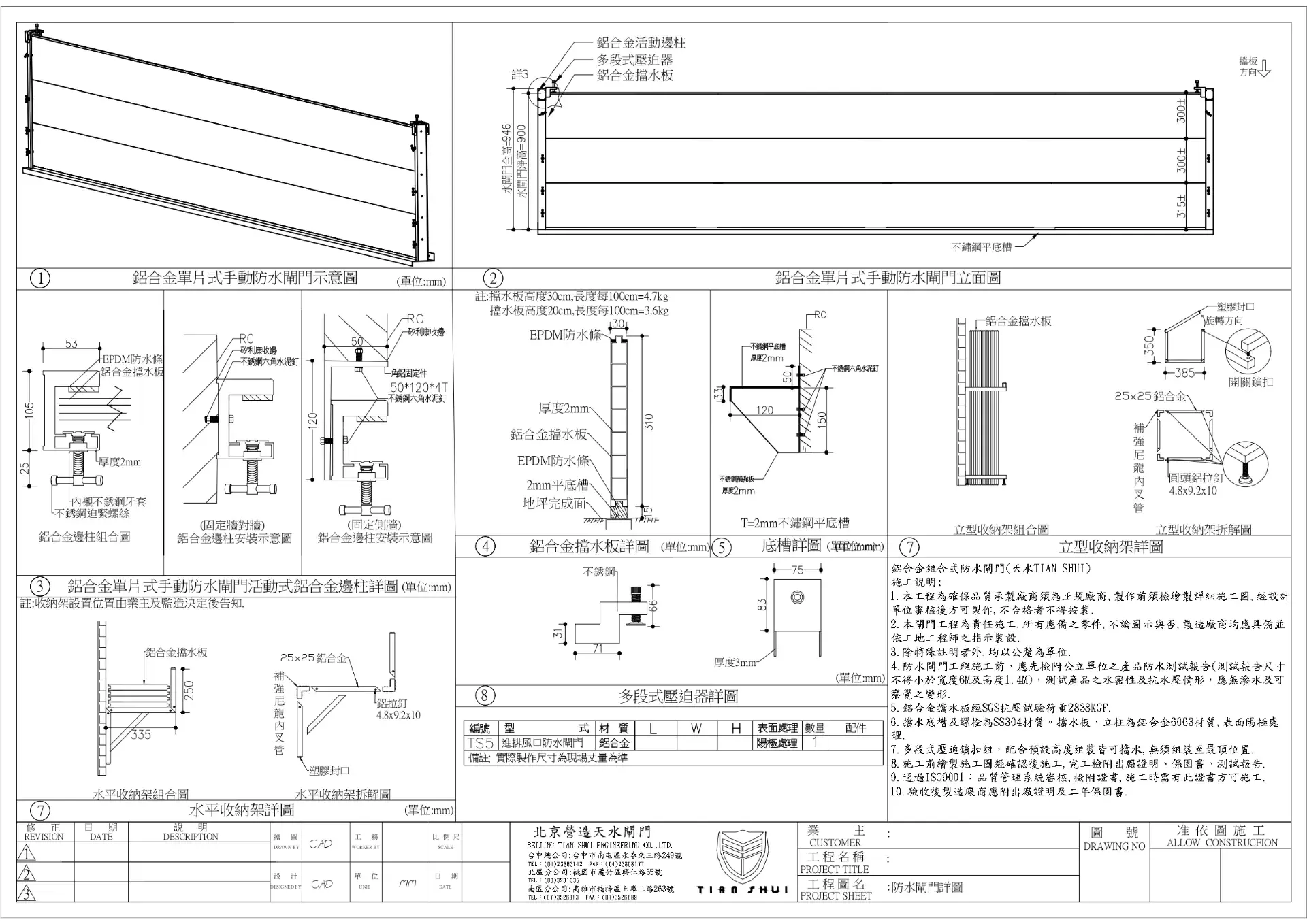

DRAWING 02
組合式防水閘門－U型槽
組合式防水閘門 U 型槽標準構造與安裝配置參考。

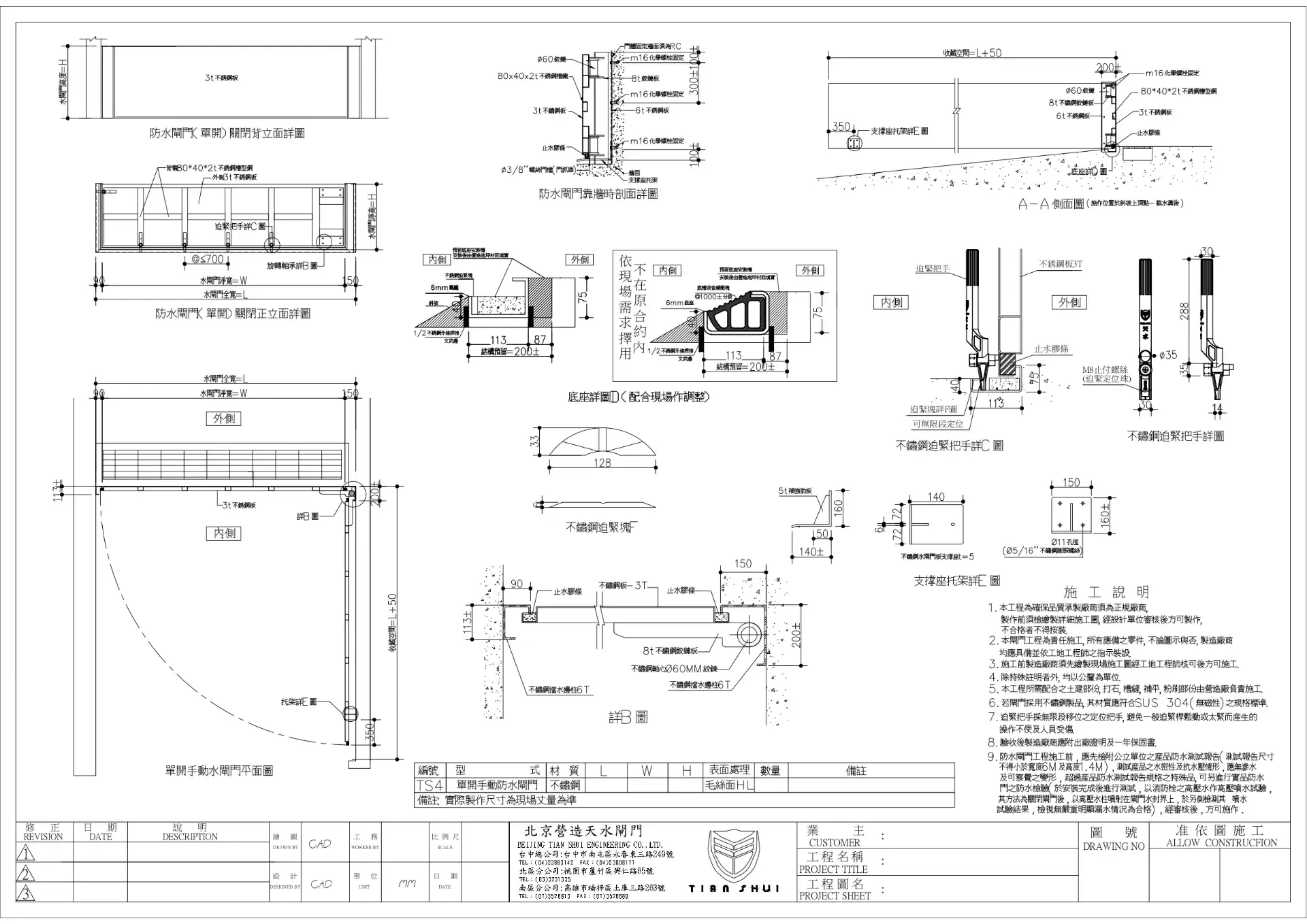

DRAWING 03
擺動式防水閘門－單開式
擺動式單開防水閘門門體、框體及迫緊構造配置參考。

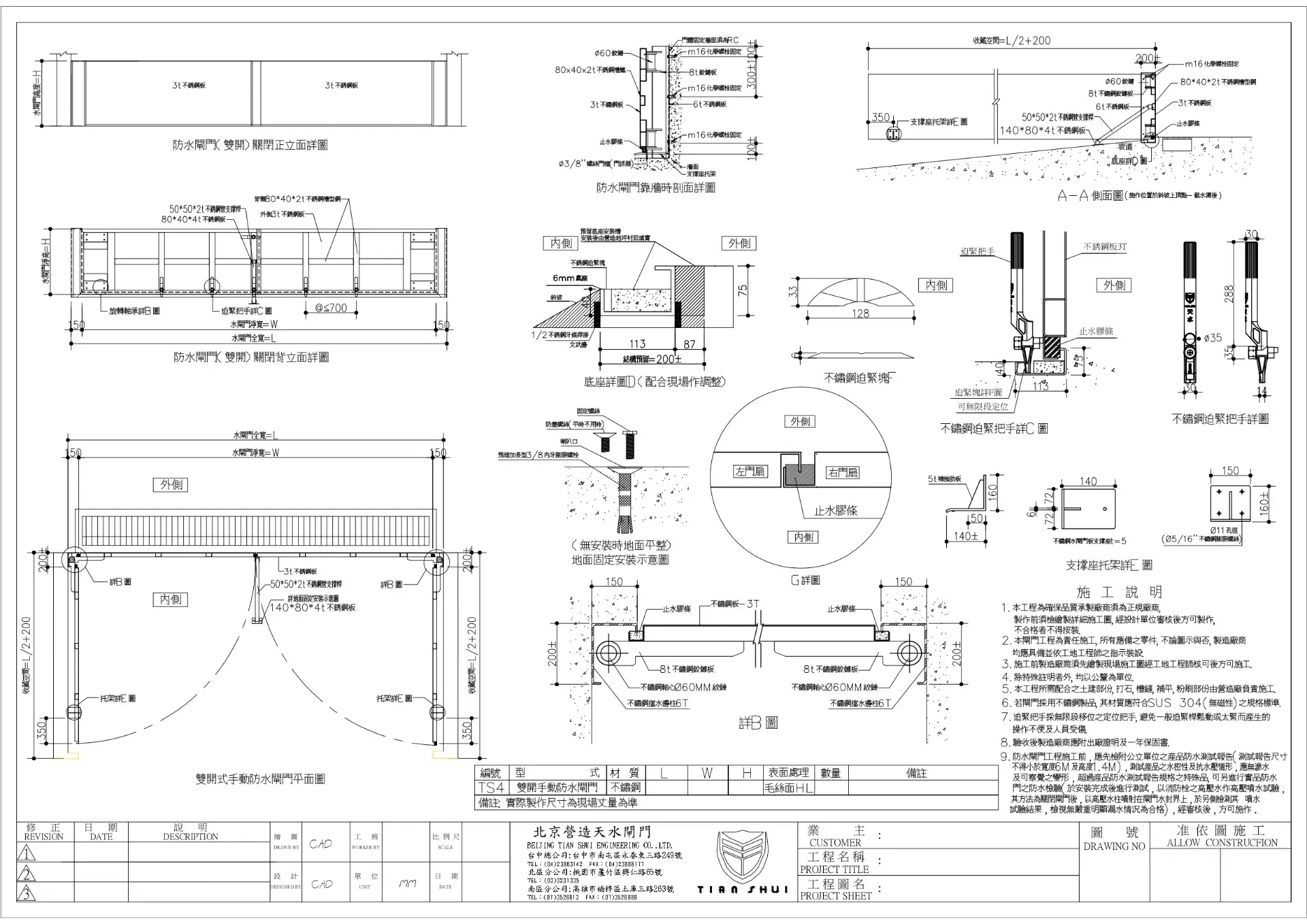

DRAWING 04
擺動式防水閘門－雙開式
擺動式雙開防水閘門門體、中央接合及迫緊構造配置參考。
DRAWING 05
進排風口防水閘門－組合式
進排風口組合式防水閘門標準構造與安裝配置參考。

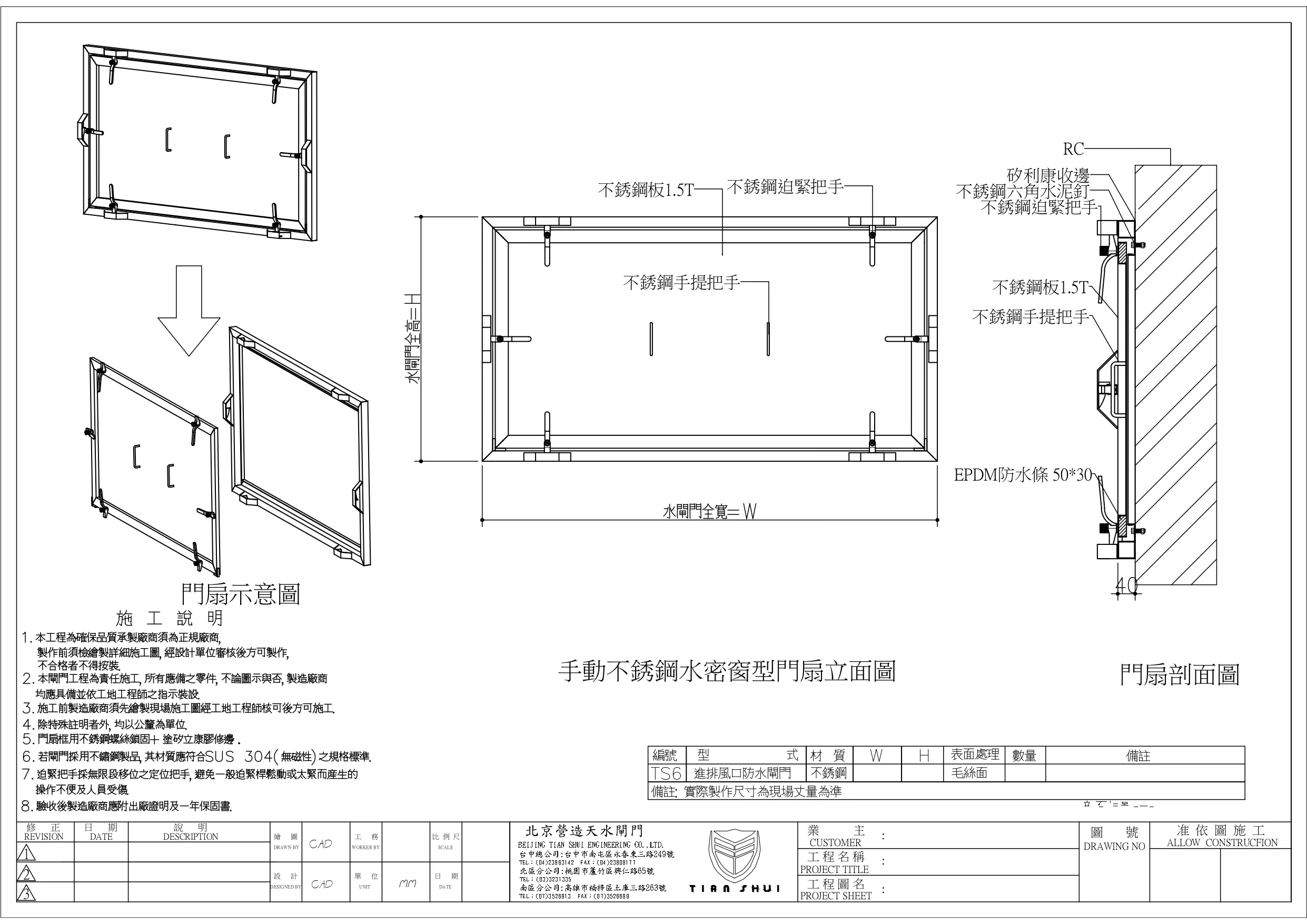

DRAWING 06
進排風口防水閘門－整片式
進排風口整片式防水閘門標準構造與安裝配置參考。
本頁圖面為標準型式示意，實際尺寸、構造及安裝方式，
依各工程現場條件、設計需求與核定施工圖為準。
MATERIAL SPECIFICATIONS
材料規範
天水牌防水閘門依產品結構與使用需求選用鋁合金、不鏽鋼及 EPDM 橡膠等材料， 並依相關 CNS 標準確認材料性能， 作為產品設計、工程規劃及材料送審之依據。

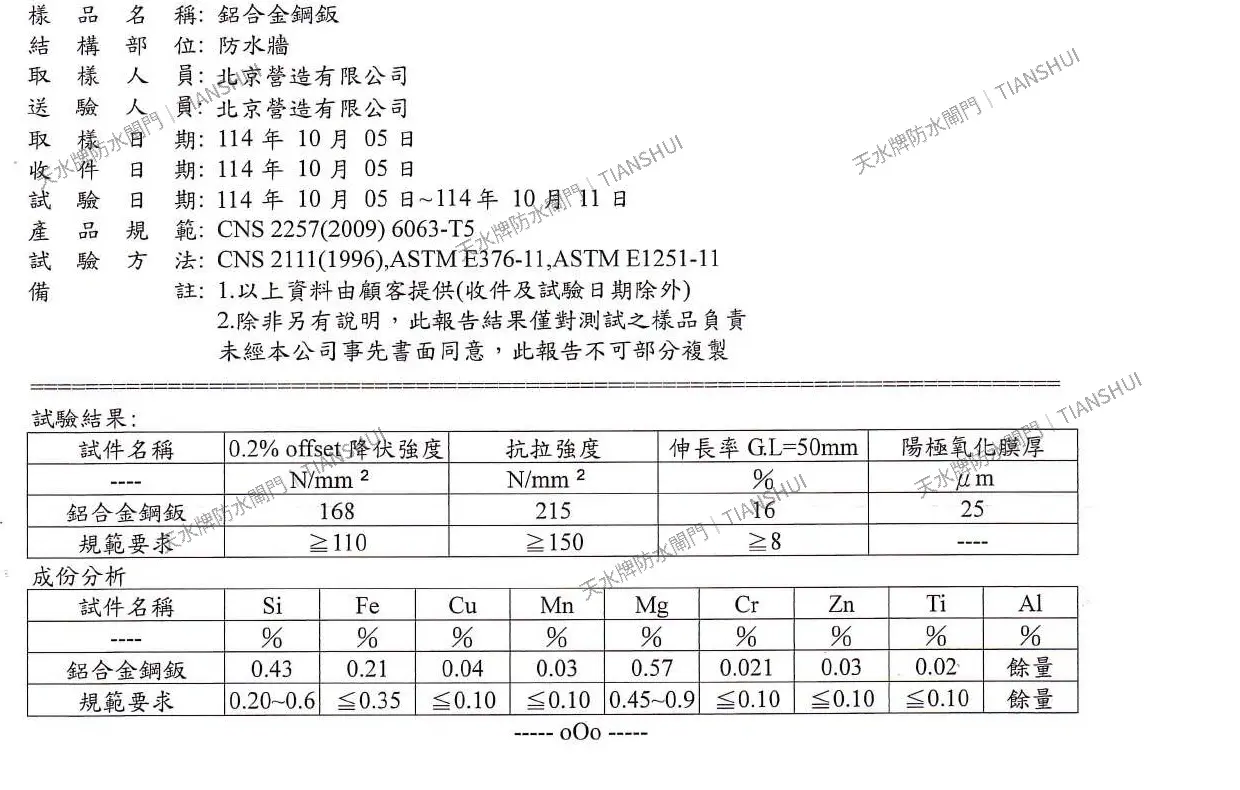

ALUMINUM ALLOY
鋁合金 6063-T5
CNS 2257（2009）
0.2% offset 降伏強度
168 N/mm²
抗拉強度
215 N/mm²
伸長率
16%
陽極氧化膜厚
25 μm
查看材料數據

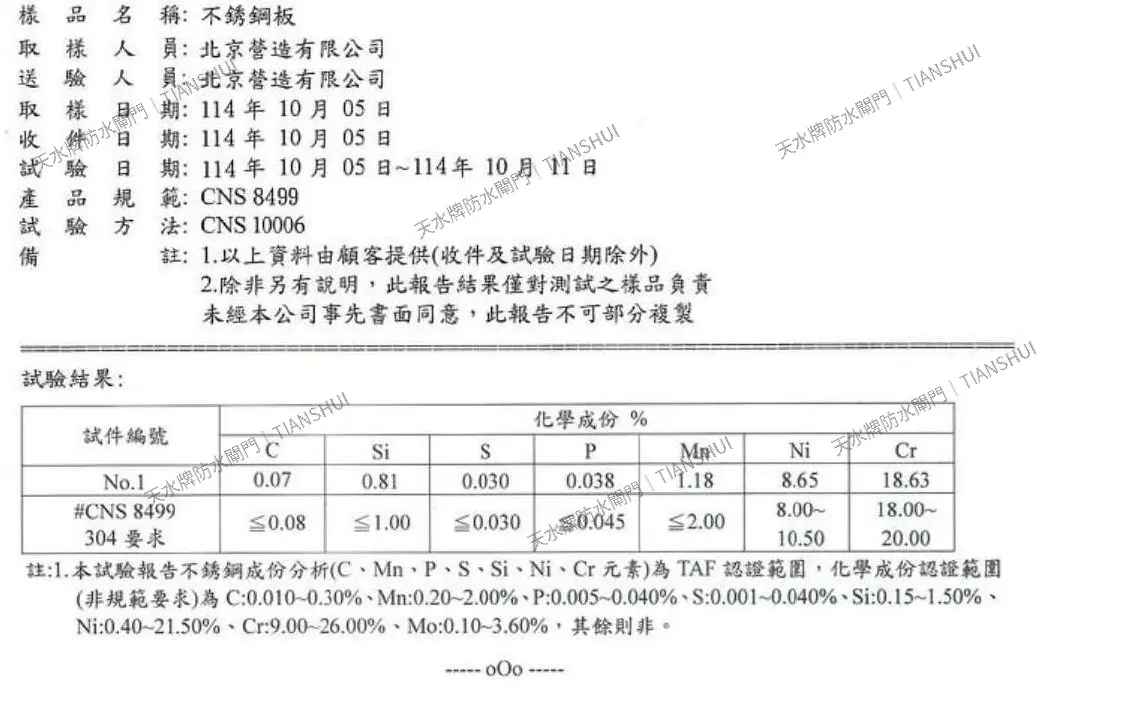

STAINLESS STEEL
不鏽鋼 304
CNS 8499
碳 C
0.07%
矽 Si
0.81%
鎳 Ni
8.65%
鉻 Cr
18.63%
查看材料數據

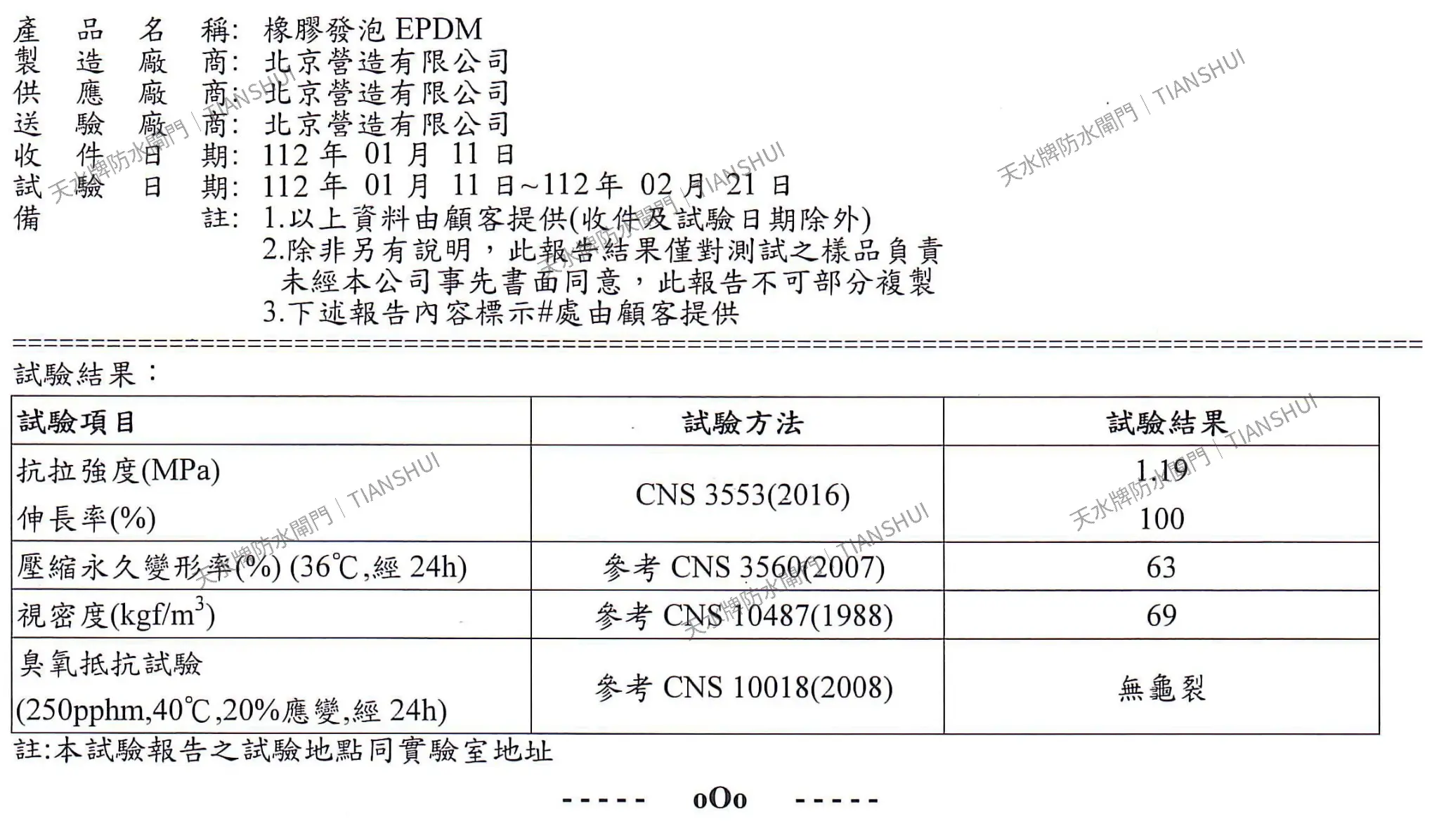

EPDM RUBBER
EPDM 橡膠性能
CNS 3553（2016）及相關試驗
抗拉強度
1.19 MPa
伸長率
100%
壓縮永久變形率
63%
臭氧抵抗試驗
無龜裂
查看材料數據

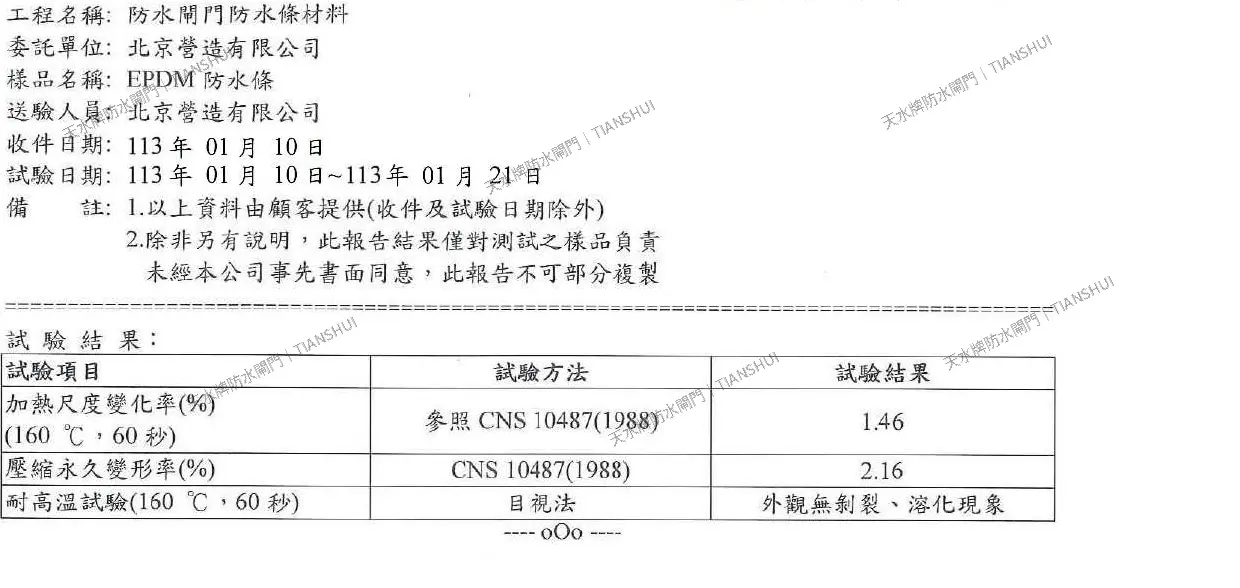

EPDM HIGH TEMPERATURE
EPDM 高溫性能
CNS 10487（1988）及相關試驗
加熱尺度變化率
1.46%
壓縮永久變形率
2.16%
耐高溫試驗
160°C・60 秒
高溫後外觀
無剝裂・熔化現象
查看材料數據
本頁公開內容為材料規範與相關數據摘要，供產品選型、工程規劃及材料送審參考。
完整材料證明、試驗報告及相關技術文件，依個案送審、採購或工程需求提供。
TESTING & VERIFICATION
試驗認證
天水牌防水閘門針對預埋地軌、背擋、鋁合金擋水板及防水閘門門體等 進行相關性能試驗，以實際測試數據作為產品設計、工程規劃及送審之參考。

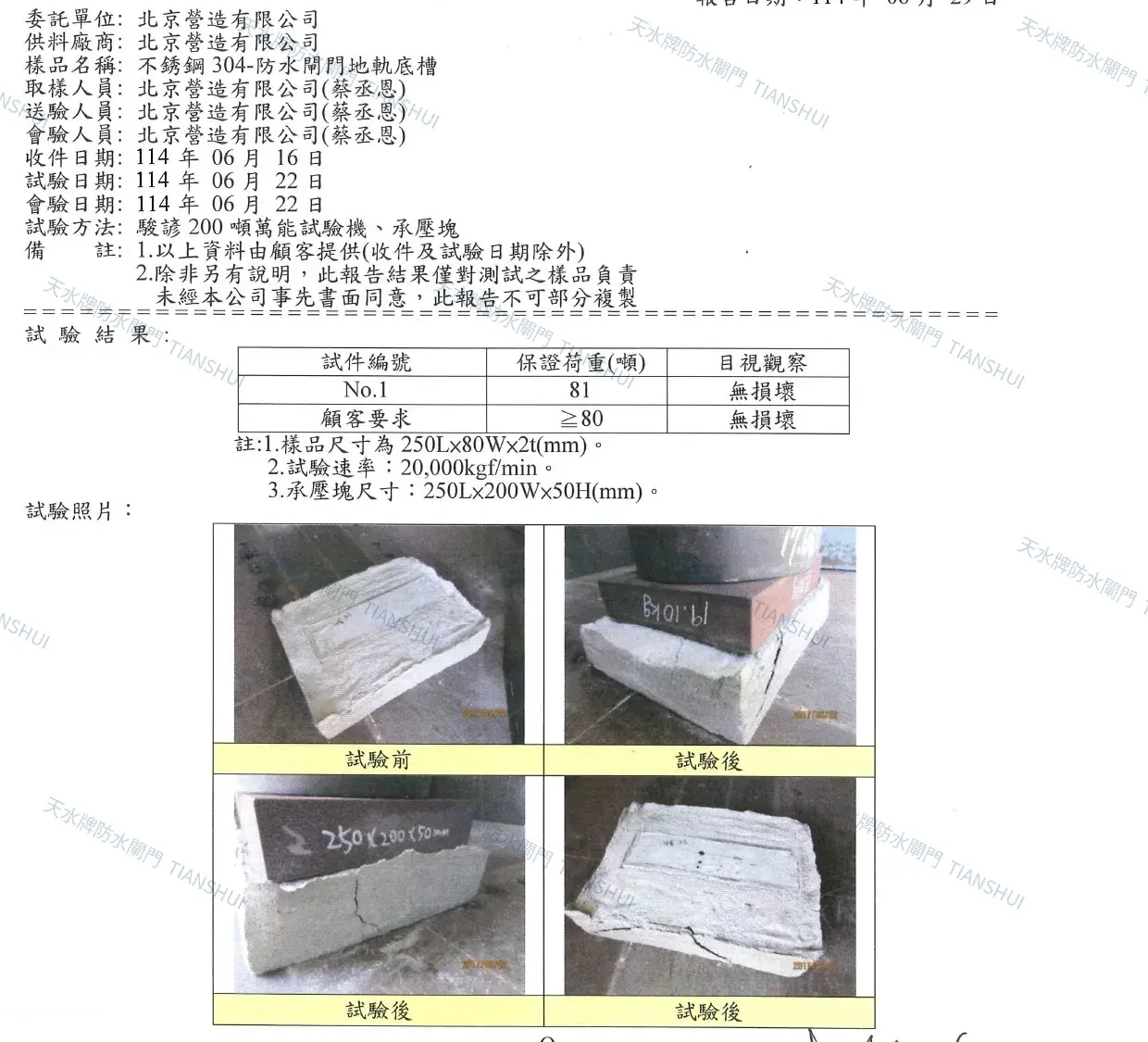

EMBEDDED TRACK COMPRESSION TEST
預埋地軌抗壓試驗
81 噸
保證荷重試驗結果
試驗構件
不鏽鋼 304 地軌底槽
要求荷重
≥ 80 噸
試驗結果
無損壞
查看試驗數據

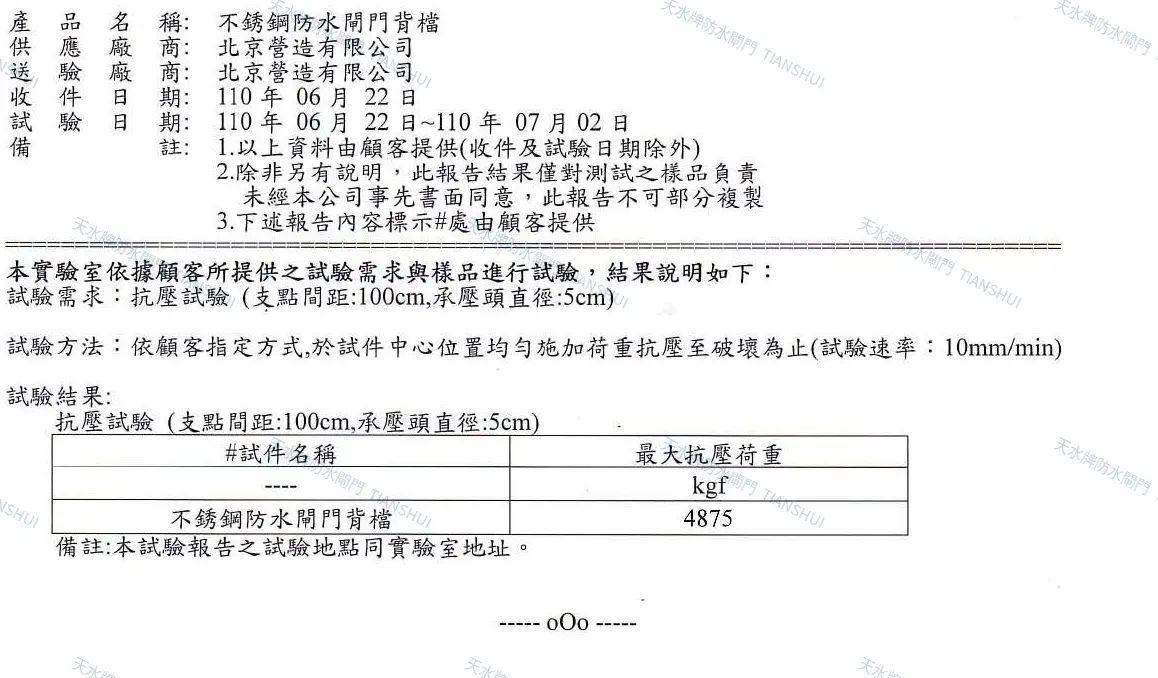

BACK SUPPORT COMPRESSION TEST
不鏽鋼背擋抗壓試驗
4,875 kgf
最大抗壓荷重
試驗構件
不鏽鋼防水閘門背擋
支點間距
100 cm
承壓頭直徑
5 cm
查看試驗數據

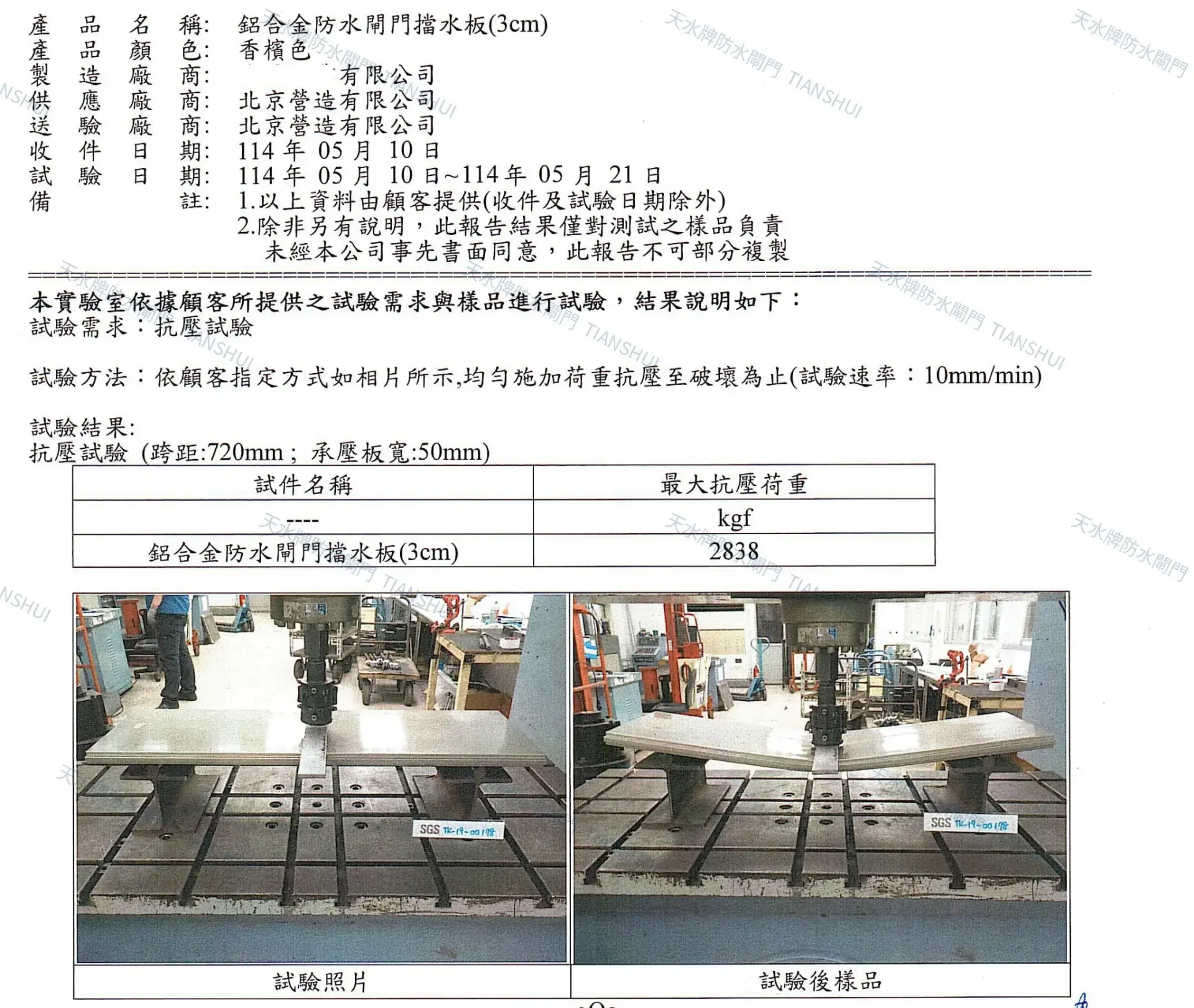

FLOOD PANEL COMPRESSION TEST
鋁合金擋水板抗壓試驗
2,838 kgf
最大抗壓荷重
試驗構件
3 cm 鋁合金擋水板
試驗跨距
720 mm
承壓板寬
50 mm
查看試驗數據

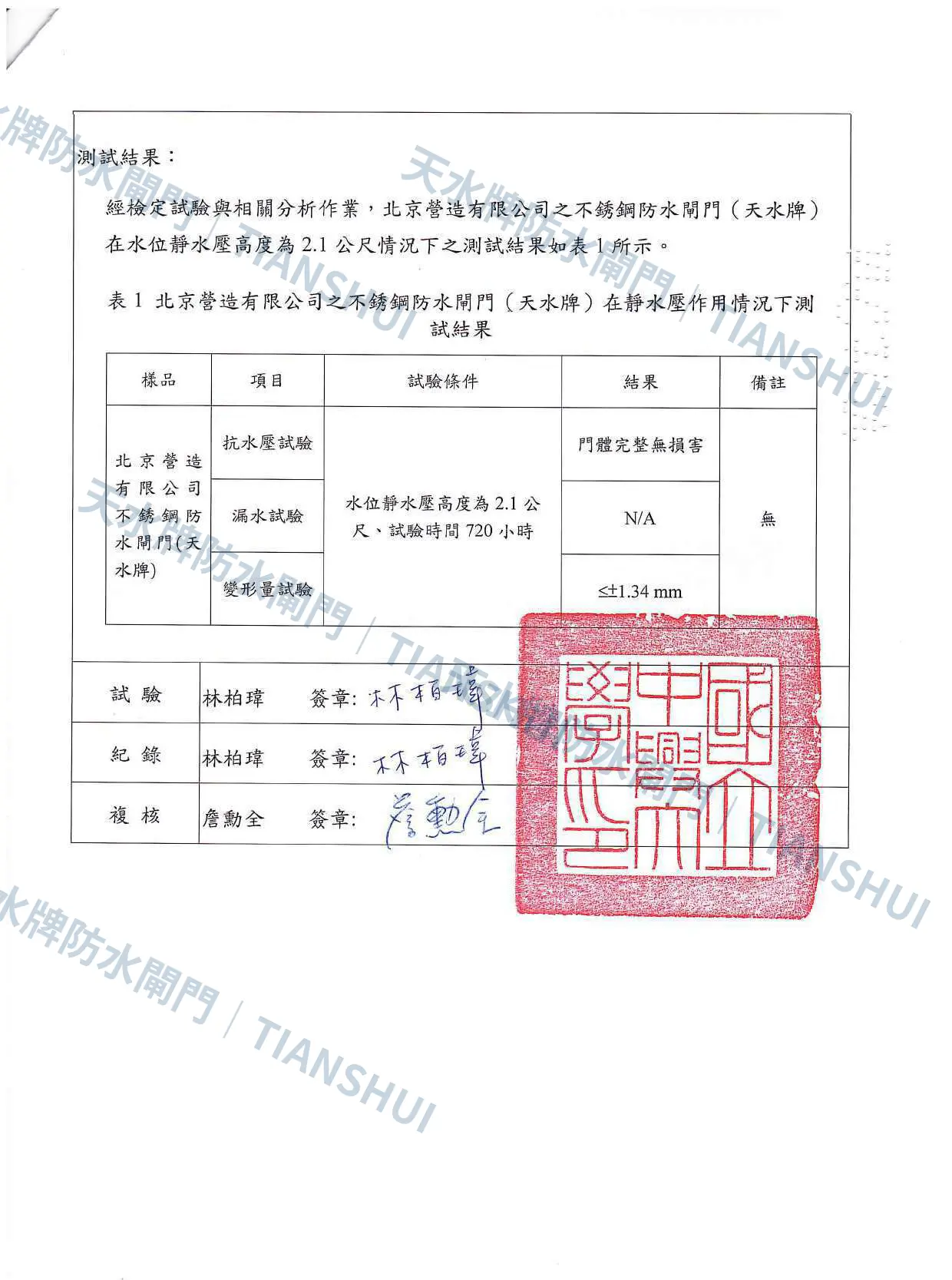

HYDROSTATIC PRESSURE TEST
防水閘門靜水壓試驗
2.1 m × 720 hr
靜水壓高度 × 試驗時間
試驗產品
不鏽鋼防水閘門
變形量
≤ ±1.34 mm
抗水壓試驗
門體完整無損害
查看試驗數據
本頁公開內容為部分產品與構件之試驗數據摘要。
各項試驗之試體尺寸、跨距、荷重方式及測試條件不同，
數據應依各試驗條件分別判讀，不宜直接相互比較。
完整試驗文件及相關技術資料，依個案送審或工程需求提供。
ENGINEERING CALCULATIONS
工程計算
防水閘門依產品型式、設計水深、開口尺寸及結構配置進行分析， 針對水壓荷重、構件應力與變形等項目進行檢核， 作為產品設計及工程規劃之依據。

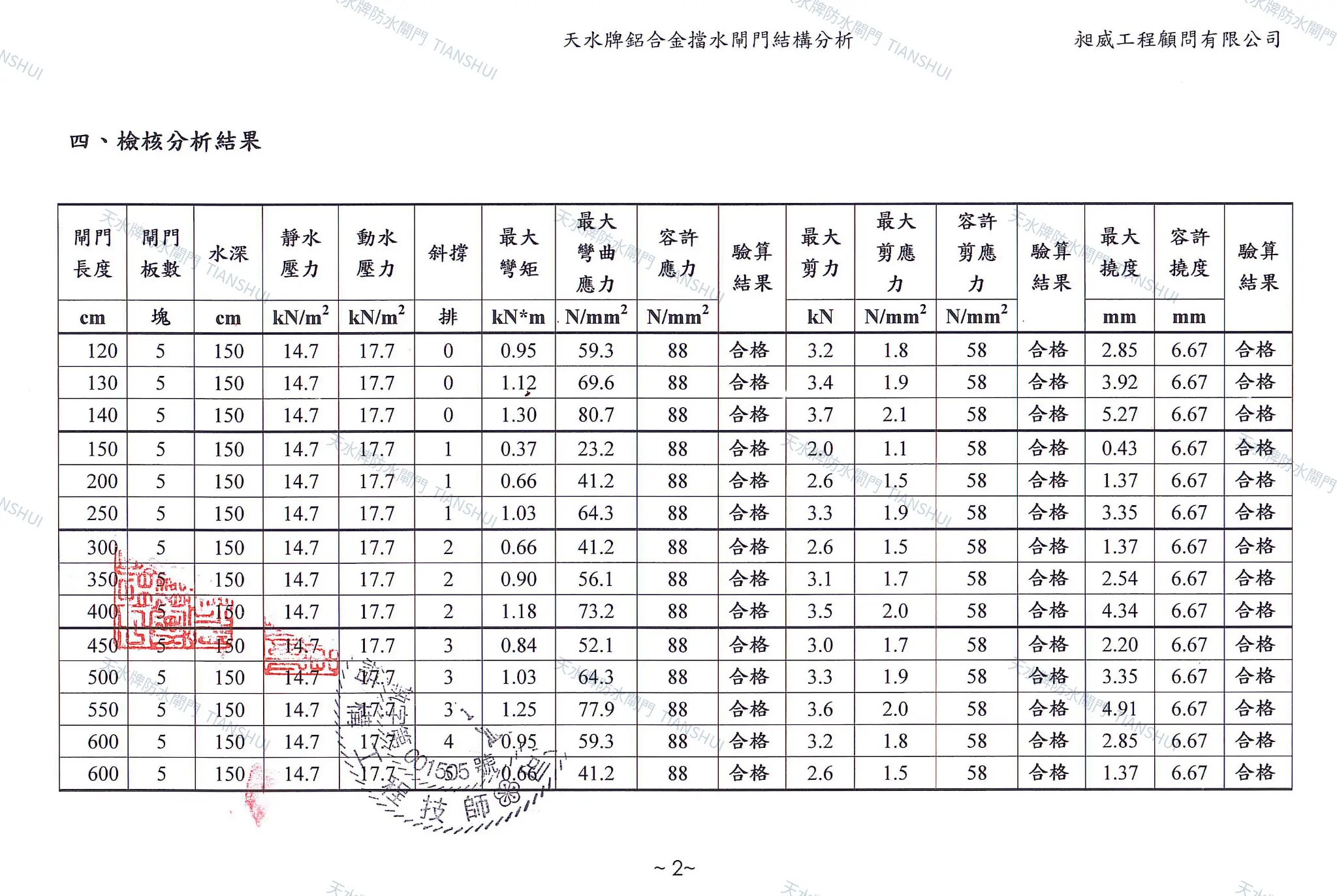

MODULAR FLOOD BARRIER
組合式防水閘門結構計算
鋁合金組合式防水閘門
本標準計算案例設計水深
150 cm
依不同閘門長度及結構配置進行驗算
水壓分析
靜水壓力・動水壓力
強度檢核
彎曲應力・剪應力
變形檢核
最大撓度・容許撓度
結構配置
依門寬配置斜撐
計算結果
符合設計條件
查看結構計算資料

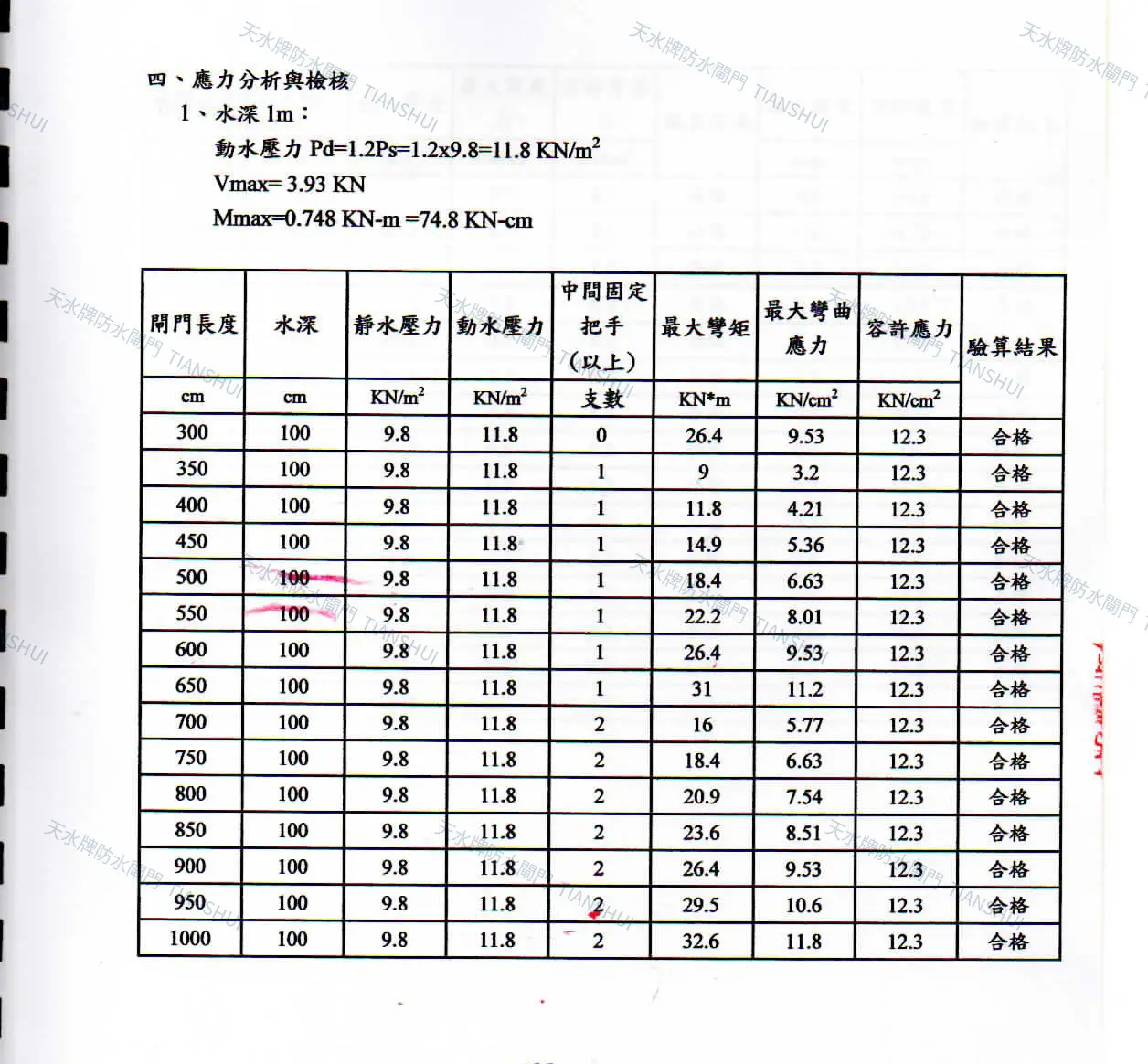

SWING FLOOD GATE
擺動式防水閘門結構計算
不鏽鋼擺動式防水閘門
本標準計算案例設計水深
100 cm
門寬 300～1000 cm 結構分析與驗算
水壓分析
靜水壓力・動水壓力
強度檢核
最大彎矩・彎曲應力
容許應力
與計算應力比較驗算
結構配置
依門寬配置中間固定把手
計算結果
符合設計條件
查看結構計算資料
依工程條件進行結構設計
防水閘門所承受之水壓與設計水深、開口寬度及產品結構相關。 天水依不同產品型式與工程條件進行結構分析， 並依計算結果配置相關支撐構件。 標準結構計算資料具結構技師簽證； 實際工程則依個案尺寸、設計水深及現場條件進行評估與設計。
本頁所示 150 cm 與 100 cm 為公開標準計算案例之設計條件，
並非產品可施作高度之上限。
實際工程之設計水深、開口尺寸、構件配置及計算結果，
應依個案現場條件與工程需求進行確認。
完整結構計算文件依工程送審需求提供。
PATENTED TECHNOLOGY
專利技術
天水長期投入防汛產品結構與應用技術開發， 相關技術取得台灣及海外專利， 涵蓋擋水牆支撐、迫緊結構、排水阻逆及防汛結構等應用。
台灣專利
防汛結構、支撐、迫緊與排水阻逆相關技術

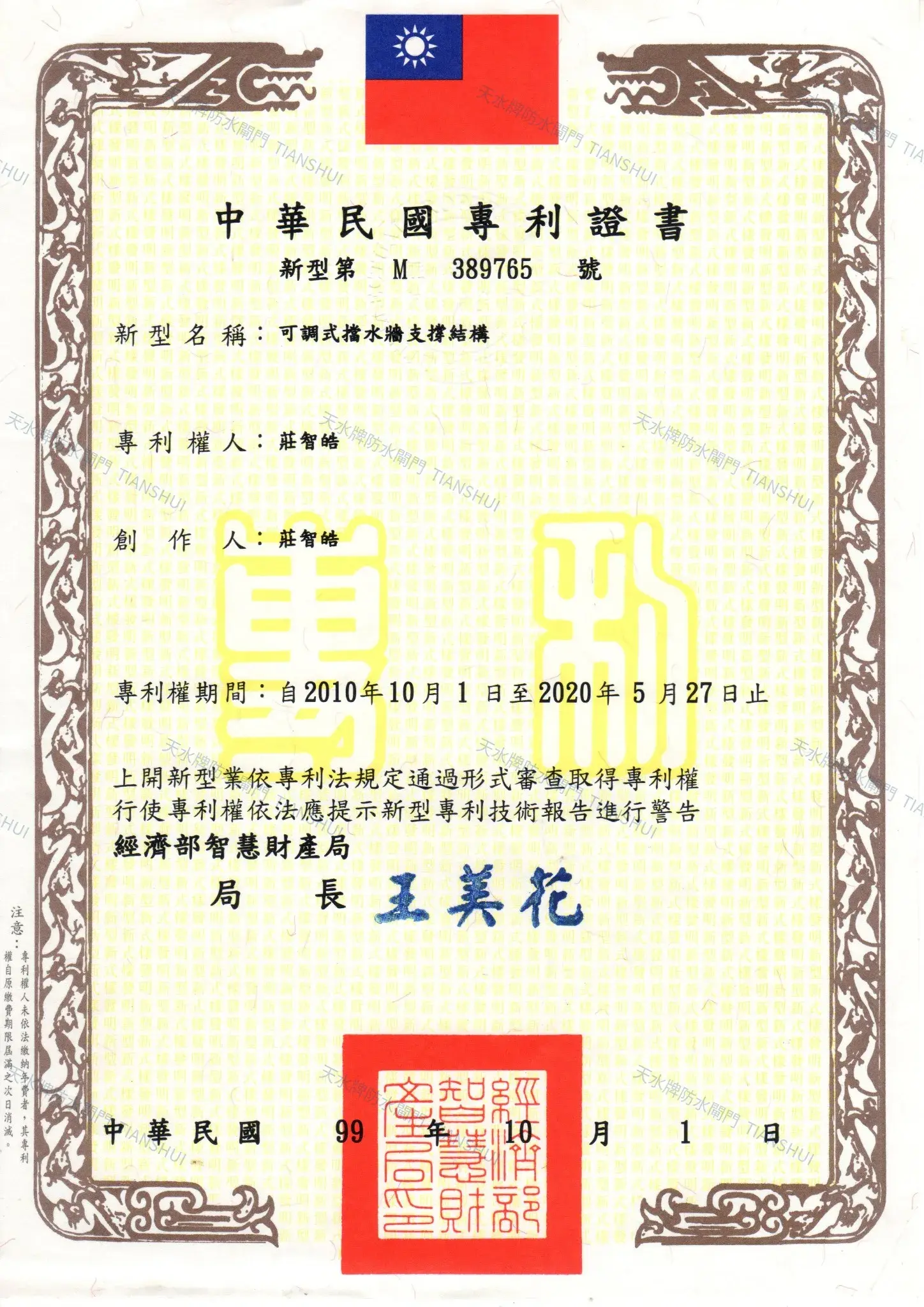

TAIWAN PATENT 01 可調式擋水牆支撐結構

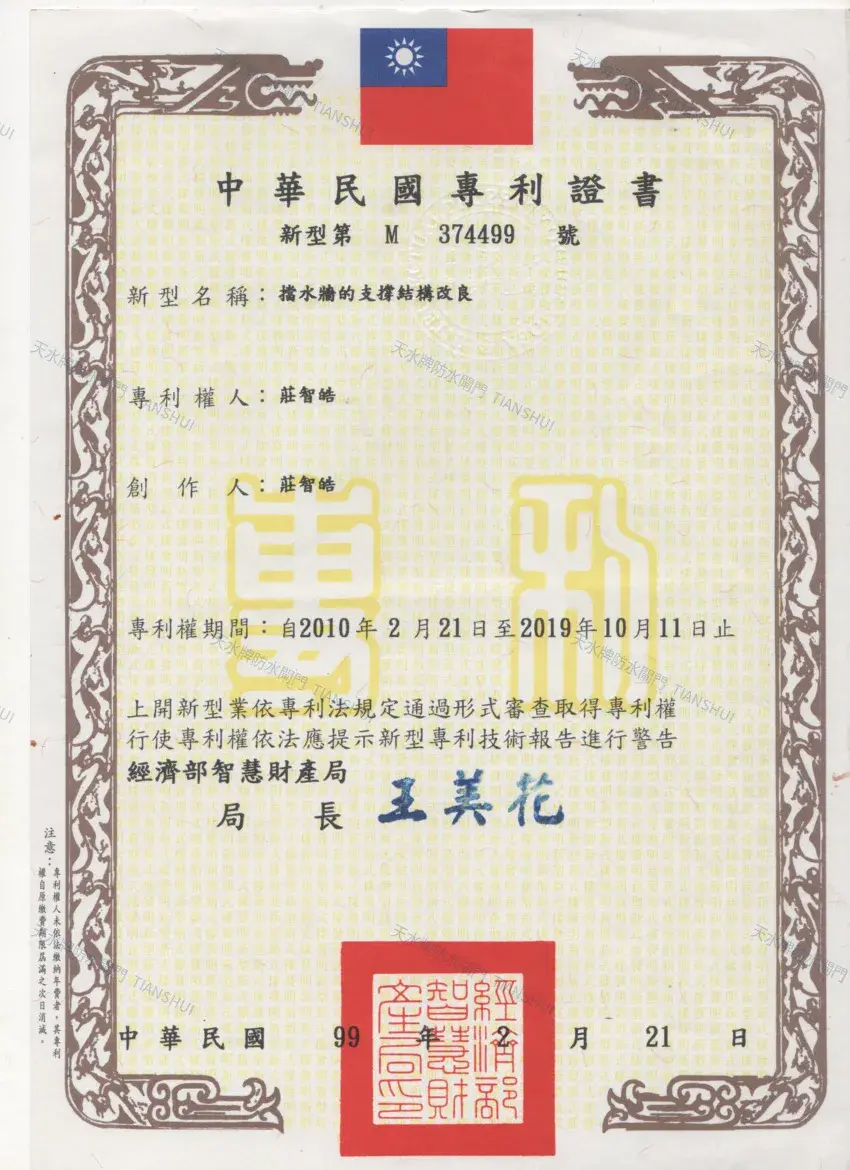

TAIWAN PATENT 02 擋水牆支撐結構改良

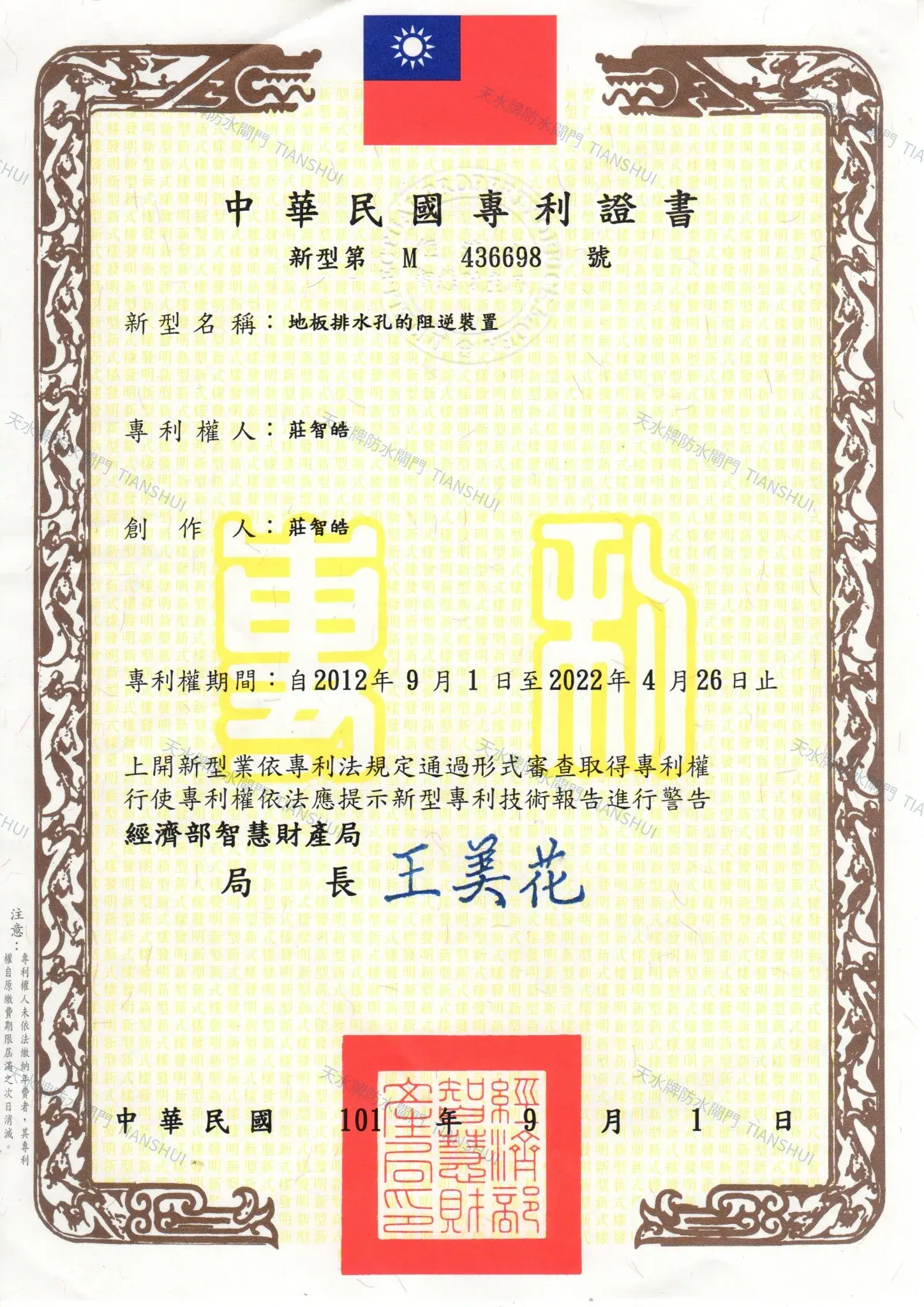

TAIWAN PATENT 03 地面排水孔的阻逆設施

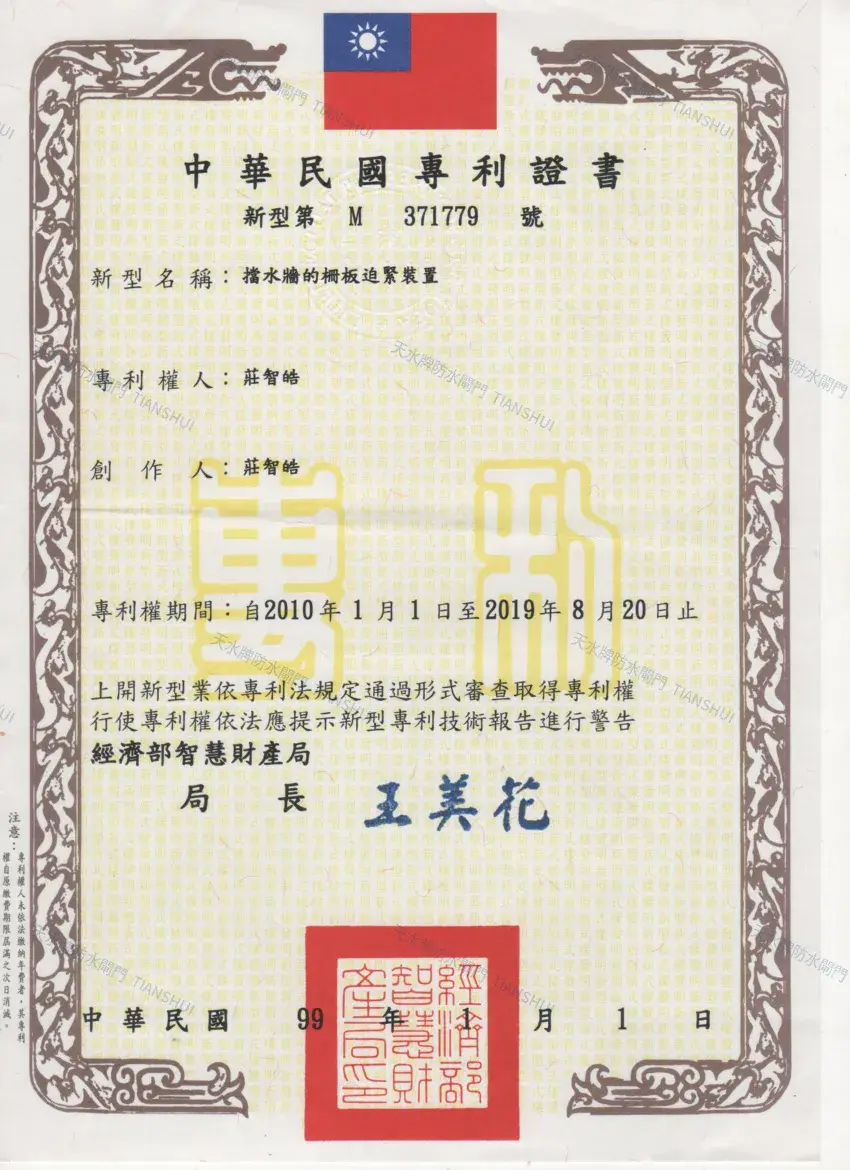

TAIWAN PATENT 04 擋水牆的柵板迫緊裝置
海外專利
防汛相關結構技術之海外專利與權利證書

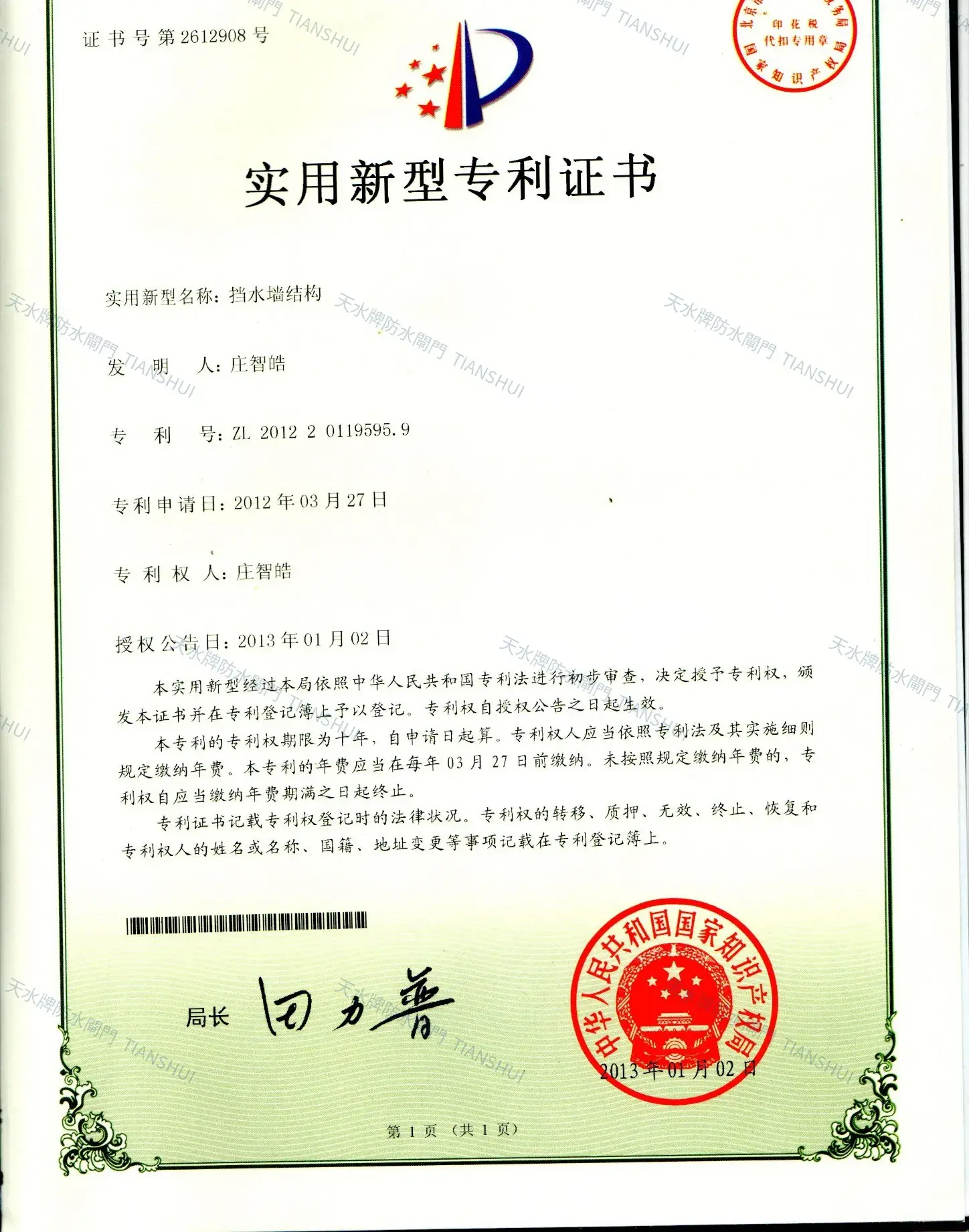

CHINA OVERSEAS PATENT 中國專利

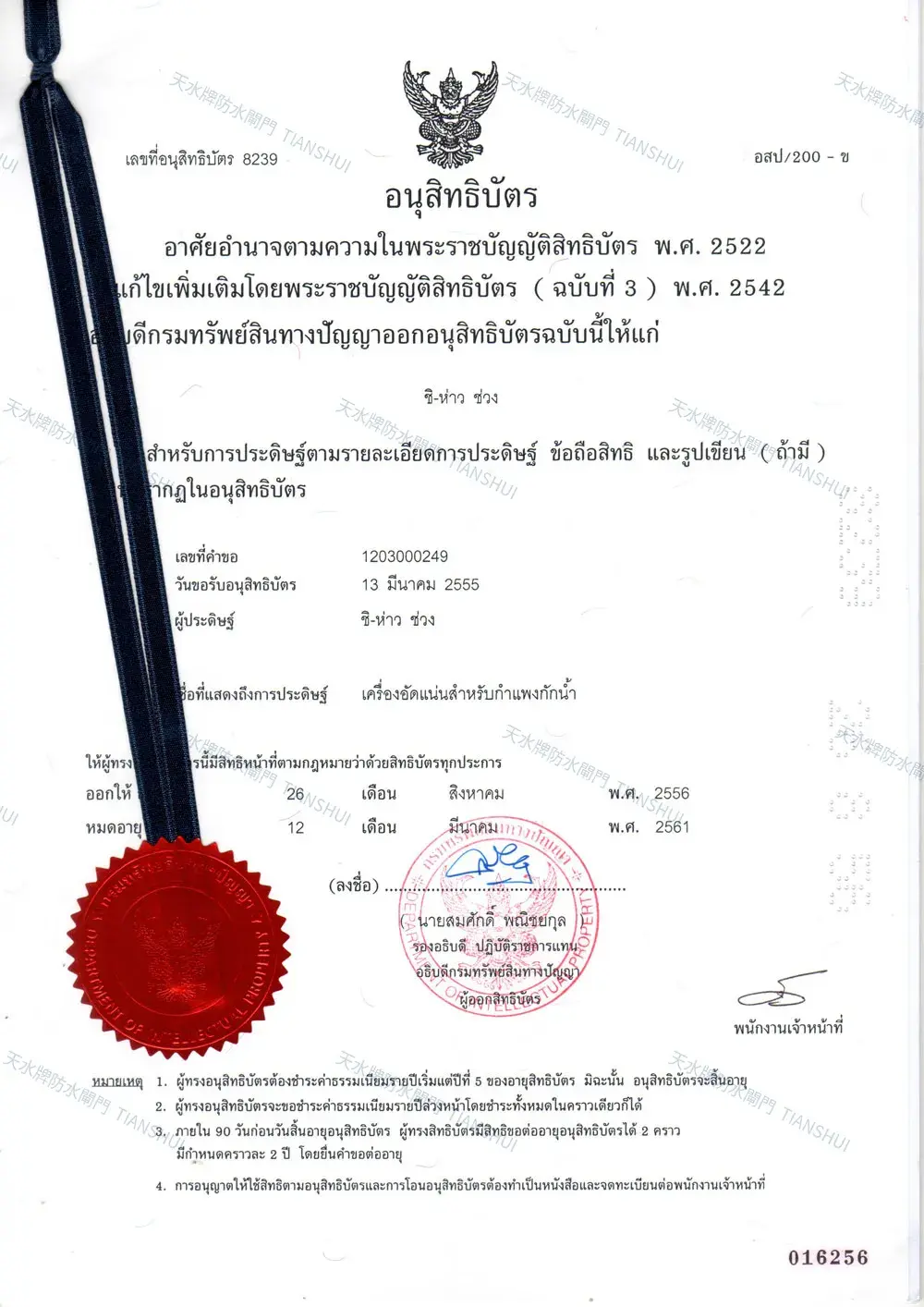

THAILAND OVERSEAS PATENT 泰國專利

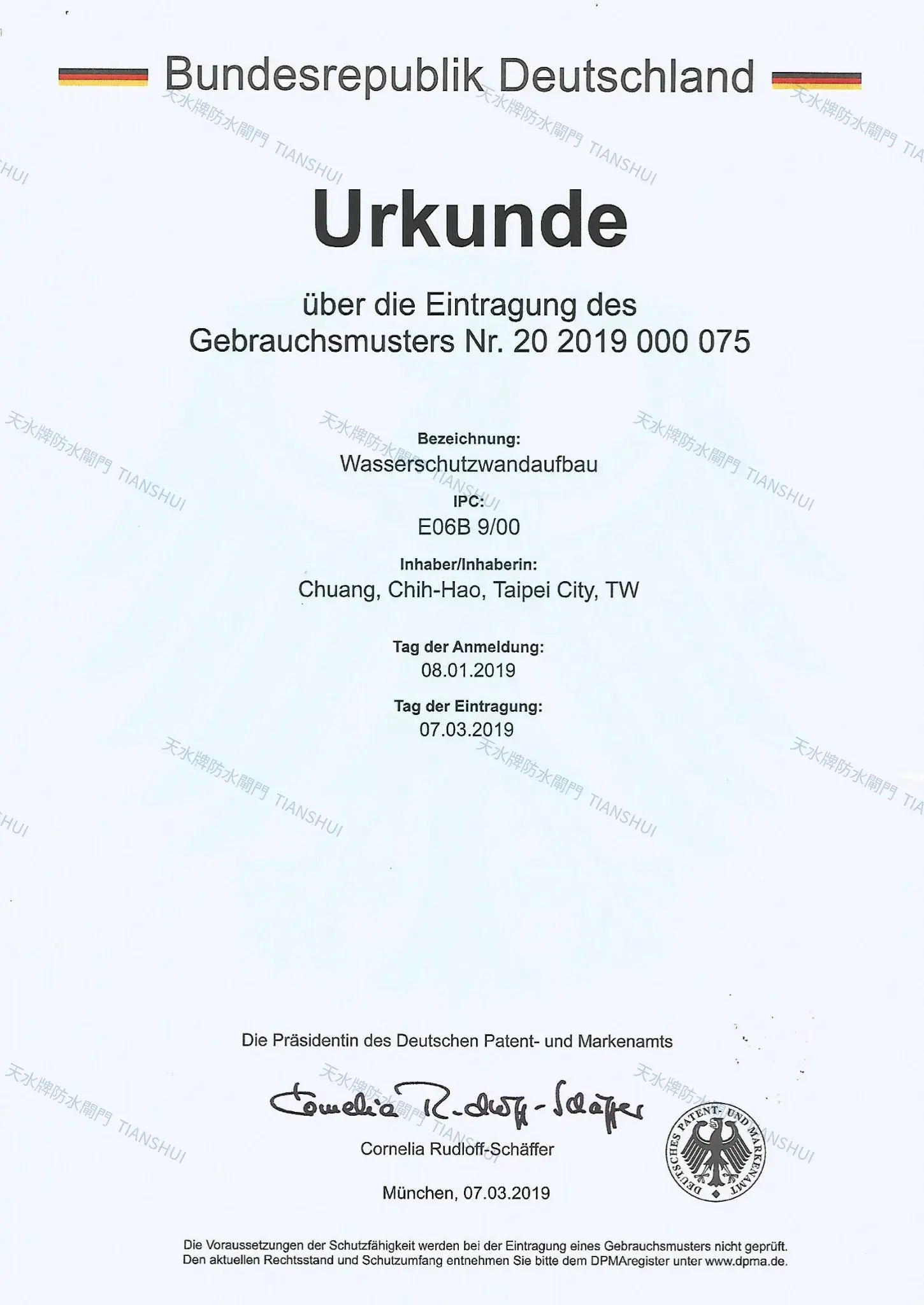

GERMANY OVERSEAS PATENT 德國專利
本頁公開內容為天水防汛相關專利與技術資料之展示；
實際產品配置、結構設計及工程應用，
依各案現場條件與設計需求辦理。
QUALITY MANAGEMENT
品質認證
從產品設計、製造至現場安裝， 天水依品質管理制度執行防洪產品相關作業， 建立完整的工程品質管理流程。

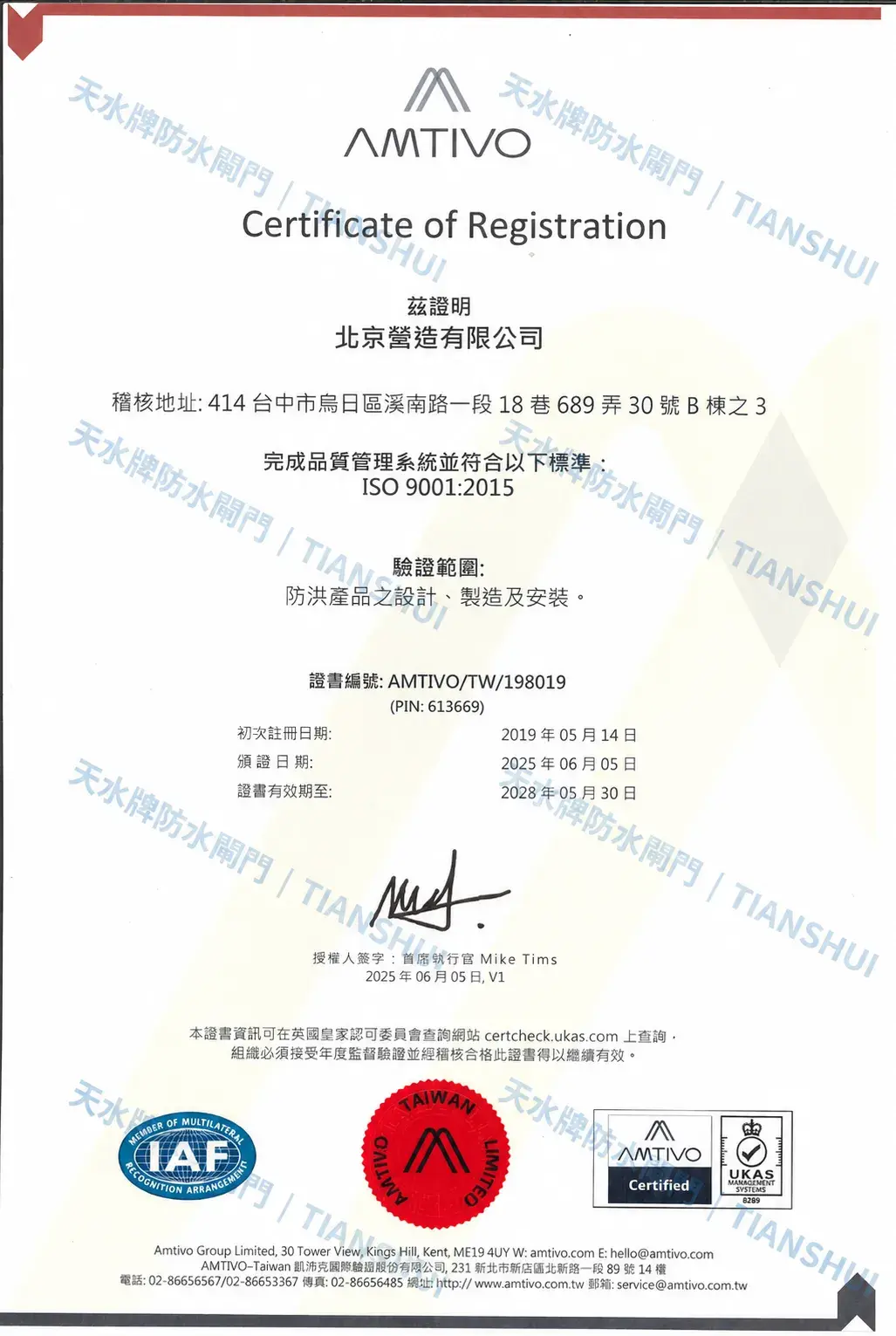

ISO CERTIFICATION
ISO 9001:2015 品質管理系統
北京營造有限公司通過 ISO 9001:2015 品質管理系統驗證， 驗證範圍涵蓋防洪產品之設計、製造及安裝， 將品質管理落實於防汛工程各主要階段。
驗證標準
ISO 9001:2015
驗證公司
北京營造有限公司
驗證範圍
防洪產品之設計、製造及安裝
初次註冊
2019 年 05 月 14 日
有效期限
至 2028 年 05 月 30 日
ISO 9001 品質管理系統驗證範圍涵蓋防洪產品之設計、製造及安裝；
資格證書資訊及有效期間以驗證機構核發文件為準。
PRODUCT CATALOG
產品型錄
天水牌防水閘門電子型錄彙整產品結構、型號規格、 工程施工、技術分析及實際應用等資訊， 提供防汛工程規劃與產品選型參考。
TIANSHUI FLOOD BARRIER
天水牌防水閘門電子型錄
完整型錄共 24 頁
查看完整電子型錄
01
企業介紹・國際應用
公司發展、防汛工程經驗及產品海外應用。
02
鋁合金防水閘門
組合式防水閘門結構、產品型式及應用說明。
03
不鏽鋼防水閘門
不鏽鋼門體結構、產品型式及工程應用。
04
力學分析
水壓、結構受力及相關工程分析資料。
05
型號樣式・預埋構件
防水閘門型號、產品配置及預埋施工資訊。
06
細部配件
閘門構件、五金配件及相關產品細部說明。
07
施工・組裝程序
現場施工、安裝及防水閘門組裝操作流程。
08
工程實績
防水閘門實際工程案例與應用場域。
09
品質管控及測試
產品品質管理、相關測試及技術驗證資料。
10
運輸及物流
防水閘門包裝、出貨與物流運輸相關資訊。
查看完整產品與工程資料
電子型錄以 PDF 格式提供，將於新分頁開啟。
開啟電子型錄
需要防水閘門技術資料或工程規劃？
如需產品圖面、材料規範、結構計算資料或送審文件， 歡迎提供現場條件與防汛需求，由天水協助產品選型、工程規劃及技術資料確認。
