PEDESTRIAN WATERTIGHT DOOR
人行水密門
針對地下室、檔案室及重要空間出入口規劃， 採固定式門框、門扇與密封膠條配置， 透過迫緊把手機構使門扇與門框密合， 兼顧人員通行與防水需求。
SUS304 不鏽鋼
EPDM 膠條
迫緊把手
固定式門檻
PRODUCT OVERVIEW
人員通行空間的固定式水密門
人行水密門主要應用於需要保留日常人員進出， 同時具有防水需求的室內出入口。 門體結構與一般擺動式門體相近， 平時可正常開啟通行；需要關閉時， 透過迫緊把手使門扇與門框上的 EPDM 密封膠條密合， 形成完整的防水界面。
固定式門體
門框及門扇固定於建築開口。
迫緊操作
以迫緊把手控制門扇與門框密合。
不鏽鋼製作
門框與門體採 SUS304 不鏽鋼製作。
客製規劃
依現場開口與使用條件進行設計。
STRUCTURE
人行水密門主要結構
水密效果並非只由門板本身形成， 而是由門框、門扇、密封膠條與迫緊機構共同配合。 實際結構及配置仍須依現場開口條件進行規劃。
01
固定式門框
門框固定於建築開口， 作為門扇閉合及密封的主要結構。
02
不鏽鋼門扇
門扇採 SUS304 不鏽鋼製作， 可依工程需求規劃表面處理。
03
EPDM 密封膠條
沿門體密封位置配置， 配合門扇迫緊形成防水界面。
04
迫緊把手
門扇關閉後操作迫緊把手， 使門扇向門框方向壓緊。
THRESHOLD DESIGN
固定式門檻與通行安全

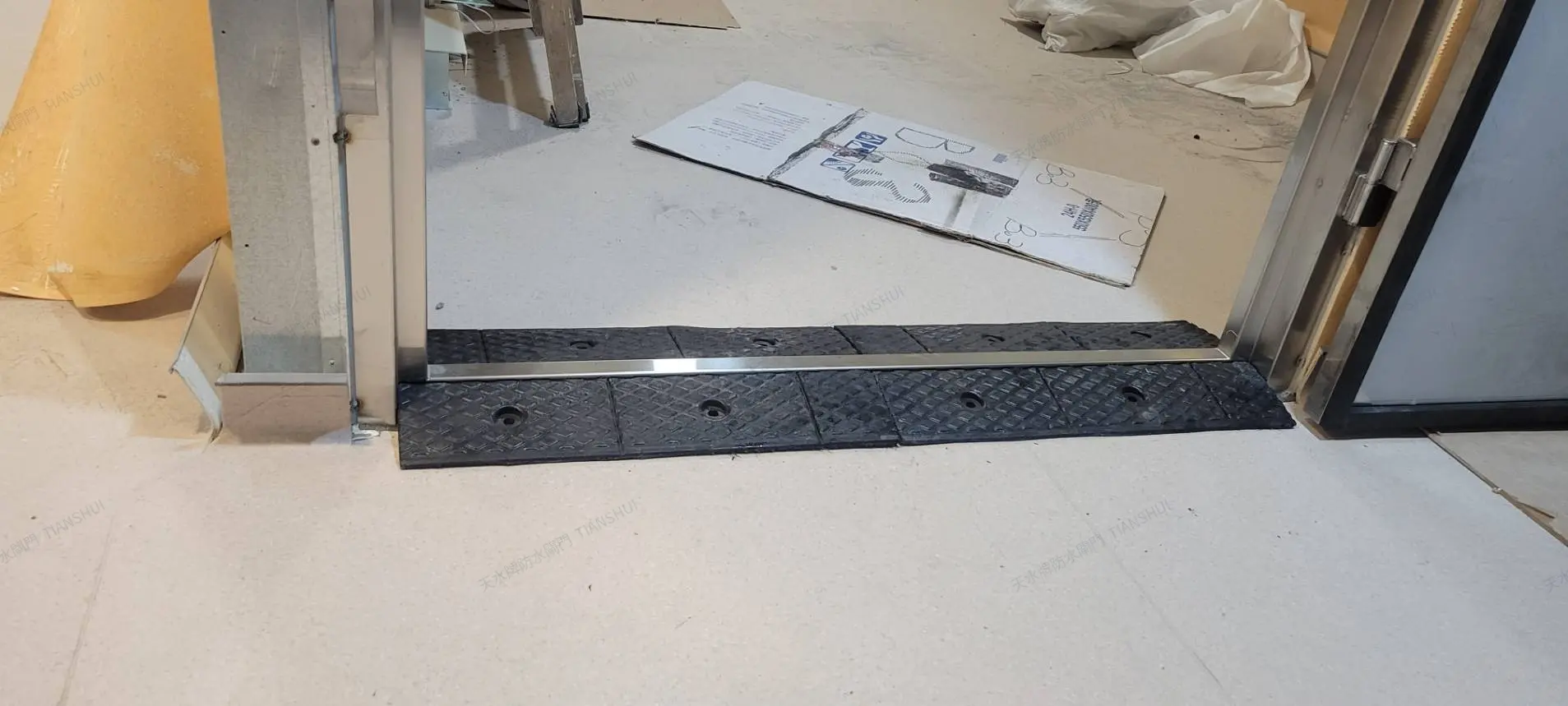

人行水密門下方設有固定式門檻， 門扇關閉時可與門框及密封膠條形成連續的密封區域。 由於門檻高於地坪，日常通行時需同步考量人員行走安全。
- 固定式門檻作為門體底部密封結構的一部分。
- 可依現場需求配置移動式橡膠斜坡／緩衝墊。
- 橡膠斜坡可降低高低差對日常人員通行的影響。
- 門檻與通行方式應於現場規劃階段一併確認。
MATERIALS & FINISH
材質與表面處理
人行水密門可依使用環境、建築外觀與工程需求進行材質及表面處理規劃。
SUS304 不鏽鋼
門框及門體主要結構採 SUS304 不鏽鋼製作， 實際板厚與結構配置依尺寸及工程需求設計。
表面處理
可依需求採不鏽鋼毛絲面， 或進行氟碳烤漆等表面處理， 配合建築空間及工程設計需求。
EPDM 密封膠條
門體密封位置採 EPDM 膠條， 搭配迫緊機構使門扇與門框密合。
PROJECT REFERENCE
人行水密門實際工程案例

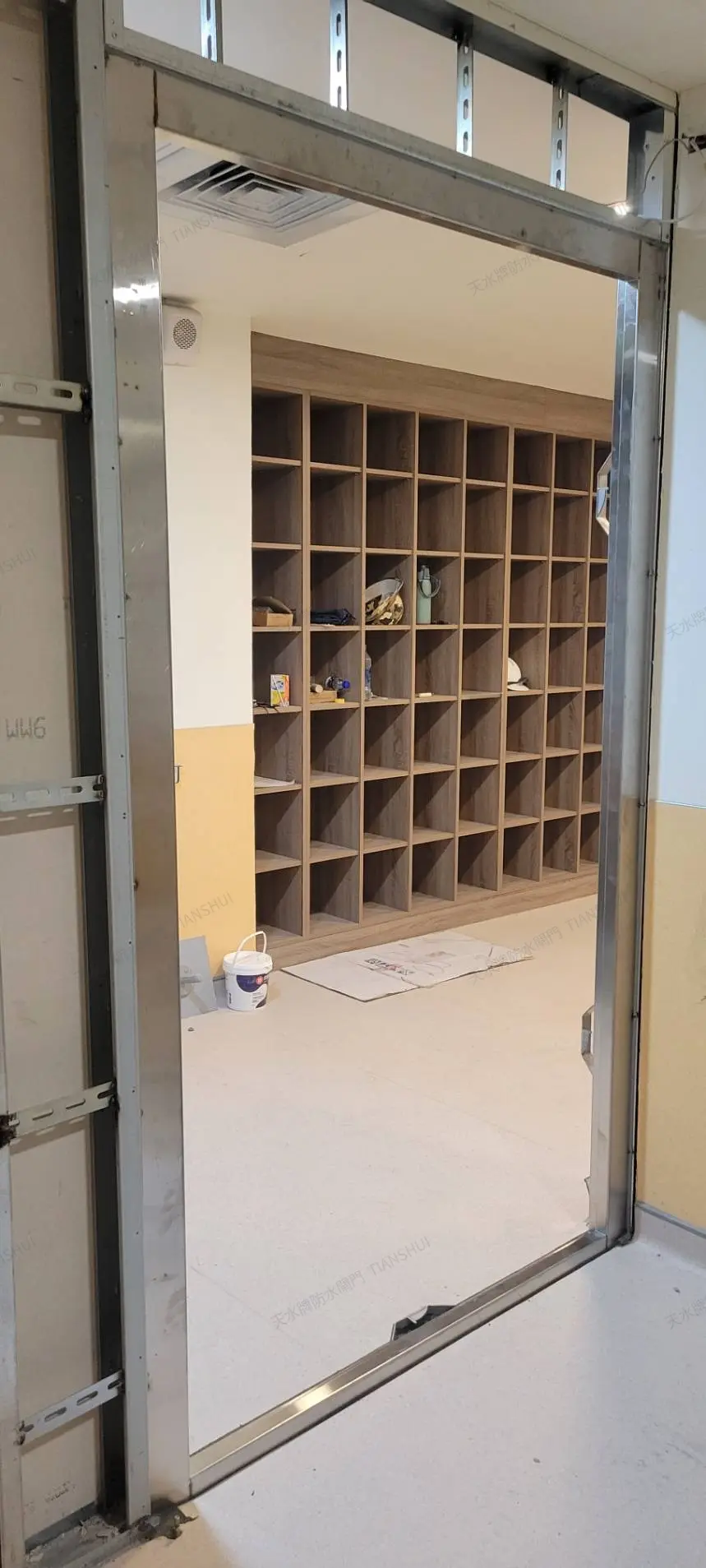

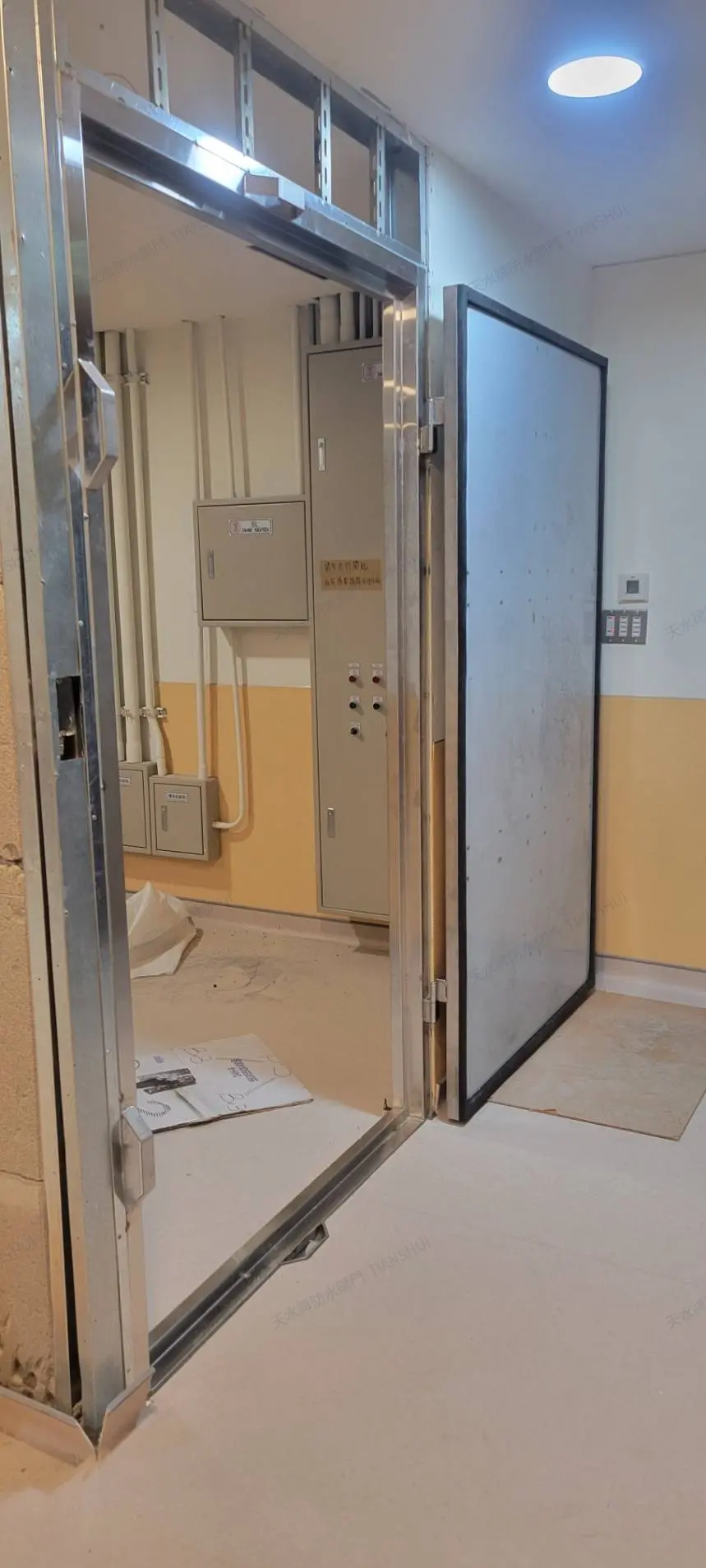

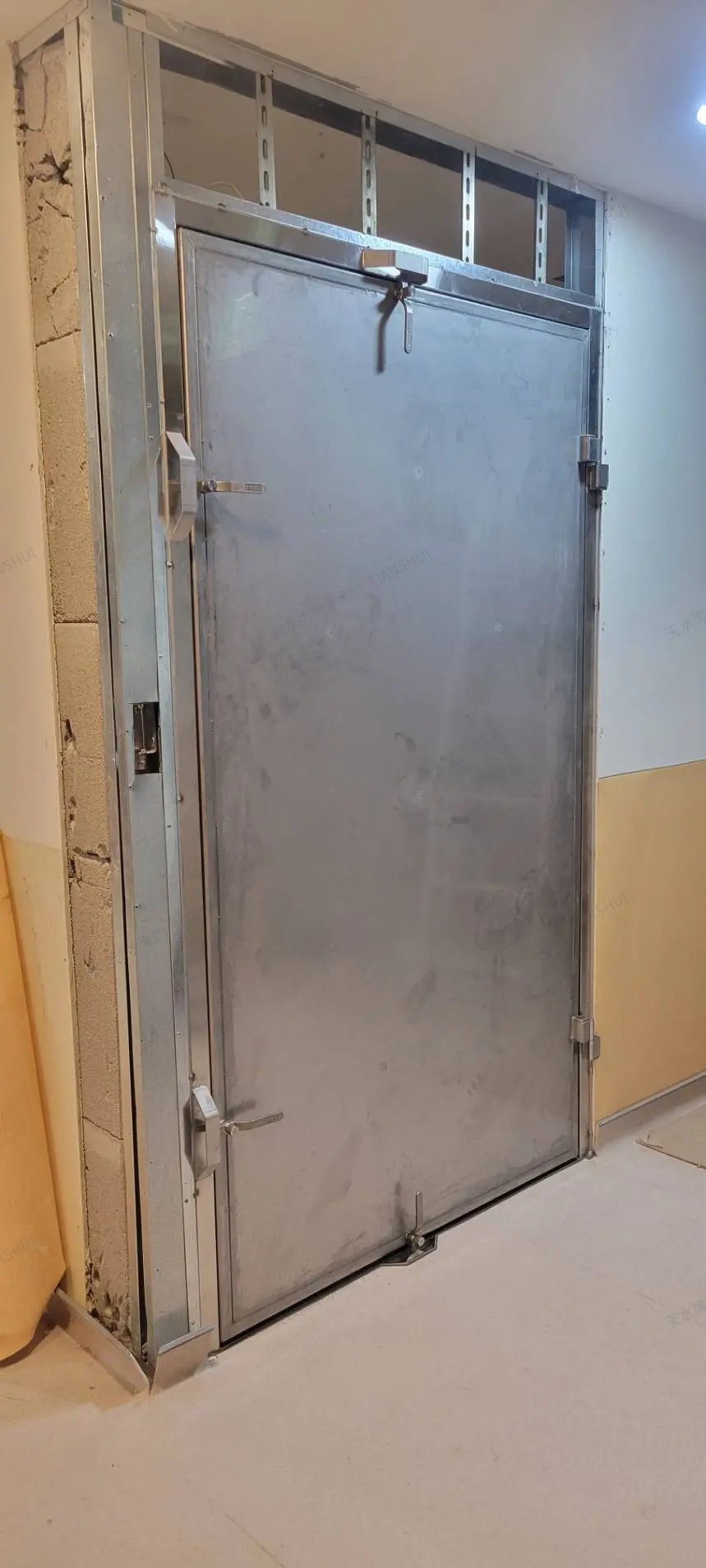

以下為天水牌人行水密門實際施工紀錄， 應用於地下室檔案室出入口。 從門框安裝、門扇開啟至完成關閉， 可了解實際門體與現場空間的配置方式。
本案例為實際工程紀錄。人行水密門屬客製化工程產品，
門體尺寸、結構配置、開啟方向及現場收邊方式，
皆須依個案條件確認。
DESIGN DRAWING

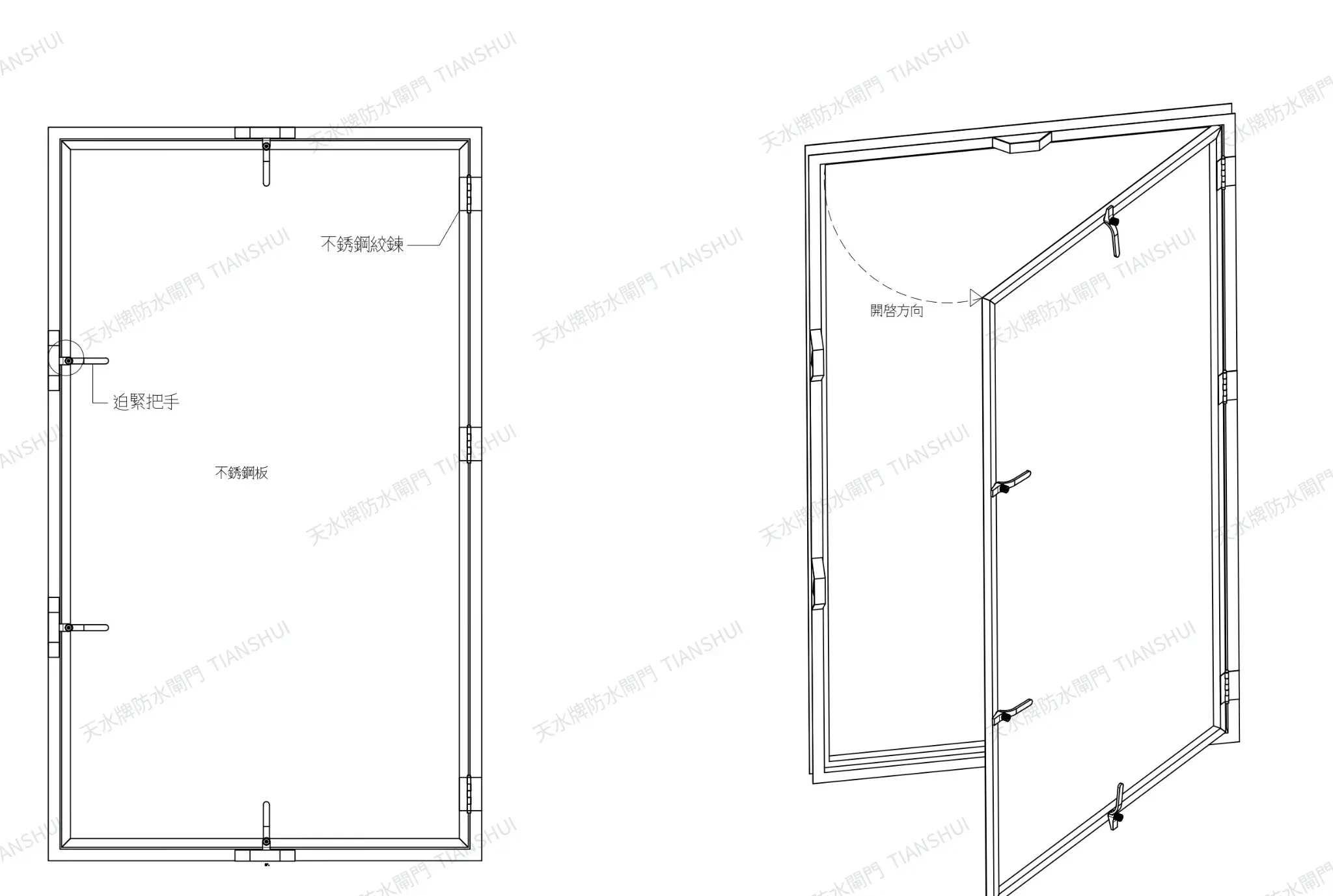

人行水密門結構設計圖
設計圖示意門框、門扇、鉸鏈、迫緊把手及開啟方向等主要結構。 實際製作尺寸與五金配置依各工程現場條件調整。
▲ 人行水密門設計示意圖｜實際尺寸、開啟方向及結構配置依工程需求客製規劃。
APPLICATION
適用空間
人行水密門適合需要保留人員進出功能， 並同時具有防水需求的室內空間。 實際是否適用仍需依現場開口、動線及防水需求評估。
地下室
檔案室
設備空間
特殊防水出入口
FAQ
人行水密門常見問題
人行水密門平常可以正常開啟嗎？
可以。人行水密門採固定門框與擺動式門扇設計，
平時門扇可開啟供人員通行；
需要關閉時再將門扇閉合並操作迫緊把手。
人行水密門使用什麼材質？
天水牌人行水密門可採 SUS304 不鏽鋼製作，
表面可依工程需求規劃毛絲面或氟碳烤漆等處理方式。
門體如何形成密封？
門體配置 EPDM 密封膠條，
門扇關閉後透過迫緊把手機構使門扇向門框方向壓緊，
讓門扇、門框與密封膠條形成密合界面。
門檻會不會影響人員通行？
人行水密門下方設有固定式門檻，
因此規劃時需要同步考量日常通行。
可依現場需求搭配移動式橡膠斜坡或緩衝墊，
降低門檻高低差對人員通行的影響。
人行水密門有固定尺寸嗎？
沒有單一固定尺寸。
門體需依現場開口尺寸、開啟方向、周邊空間及工程需求進行規劃，
實際規格以個案設計確認為準。
可以提供固定的耐水壓或擋水高度嗎？
水密門的設計條件需依實際工程需求確認。
不同門體尺寸、結構與現場條件可能有不同要求，
因此應於工程規劃階段確認設計條件後再進行評估。
