LARGE WATERTIGHT DOOR
大型水密門
針對大型通行開口、地下通道及特殊防汛需求， 可依現場尺寸、使用方式與工程條件進行客製規劃， 兼顧大型開口通行與水密防護需求。
SUS 304 不鏽鋼
雙開式門體
手輪迫緊
EPDM 密封
LARGE WATERTIGHT DOOR
大型開口的水密防護設計
大型水密門適用於需要保留人員、設備或大型通行功能， 同時具有防水需求的工程空間。
相較於一般組合式防水閘門，大型水密門的門體尺寸及重量較大， 規劃時需將門框固定、門扇開啟空間、密封方式、 操作方式與現場結構條件一併納入考量。
天水大型水密門可依現場條件進行客製規劃， 採 SUS 304 不鏽鋼門體，搭配手輪式迫緊機構與 EPDM 防水密封膠條，使門扇關閉後與門框形成連續密封界面。
大型水密門屬客製化工程產品，實際尺寸、門體結構、
表面處理、固定方式及相關設計條件，
皆須依現場開口與工程需求進行評估。
PRODUCT CONFIGURATION
大型水密門主要配置
水密門依工程需求進行客製設計， 以下為天水大型雙開式水密門可採用的主要配置。
門體材質
SUS 304 不鏽鋼
門扇及主要門體結構採不鏽鋼製作。
門型配置
大型雙開式
適合需要保留大型通行開口的工程空間。
密封材料
EPDM 防水膠條
配合門框與門扇迫緊形成連續密封。
操作方式
手輪式迫緊
門扇關閉後以手輪操作，使門體向門框方向迫緊。
表面處理
依工程需求選擇
可採不鏽鋼毛絲面或氟碳烤漆等表面處理。
尺寸規劃
依現場客製
依開口尺寸、使用需求與現場結構條件評估。
WATERTIGHT STRUCTURE
水密門如何形成密封？
大型水密門的防水並非單靠門板本身， 而是由門扇、門框、迫緊機構與密封膠條共同形成水密界面。
01
大型門體與門框
依現場開口條件規劃門體與門框， 並將門體尺寸、重量、開啟範圍及固定條件納入設計。
02
手輪迫緊操作
門扇關閉後透過手輪操作， 使門扇向門框方向迫緊， 提升門扇與門框之間的密合度。
03

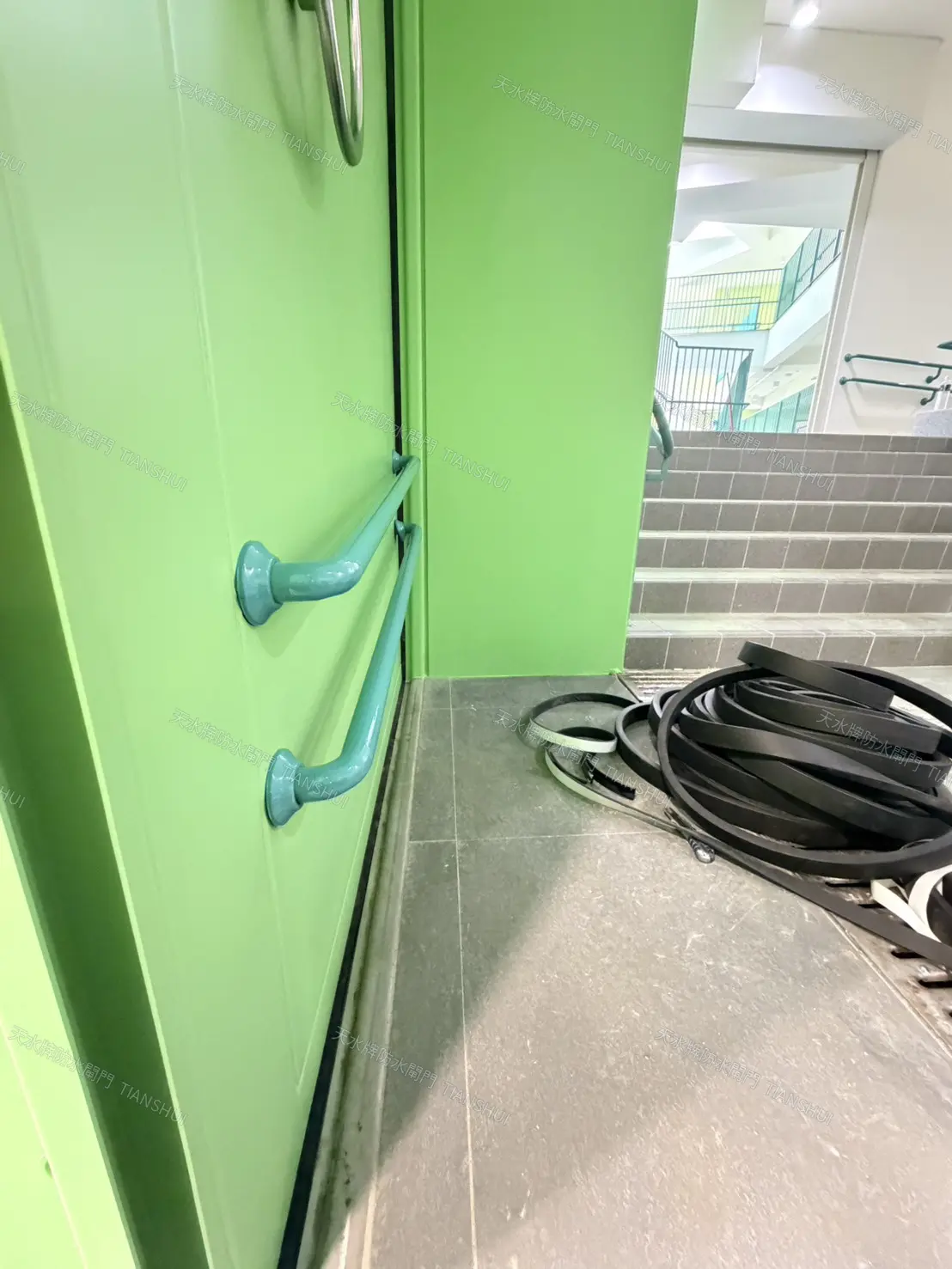

EPDM 密封膠條
門框周邊配置 EPDM 防水密封膠條， 透過門扇迫緊使膠條受壓， 形成連續的密封界面。

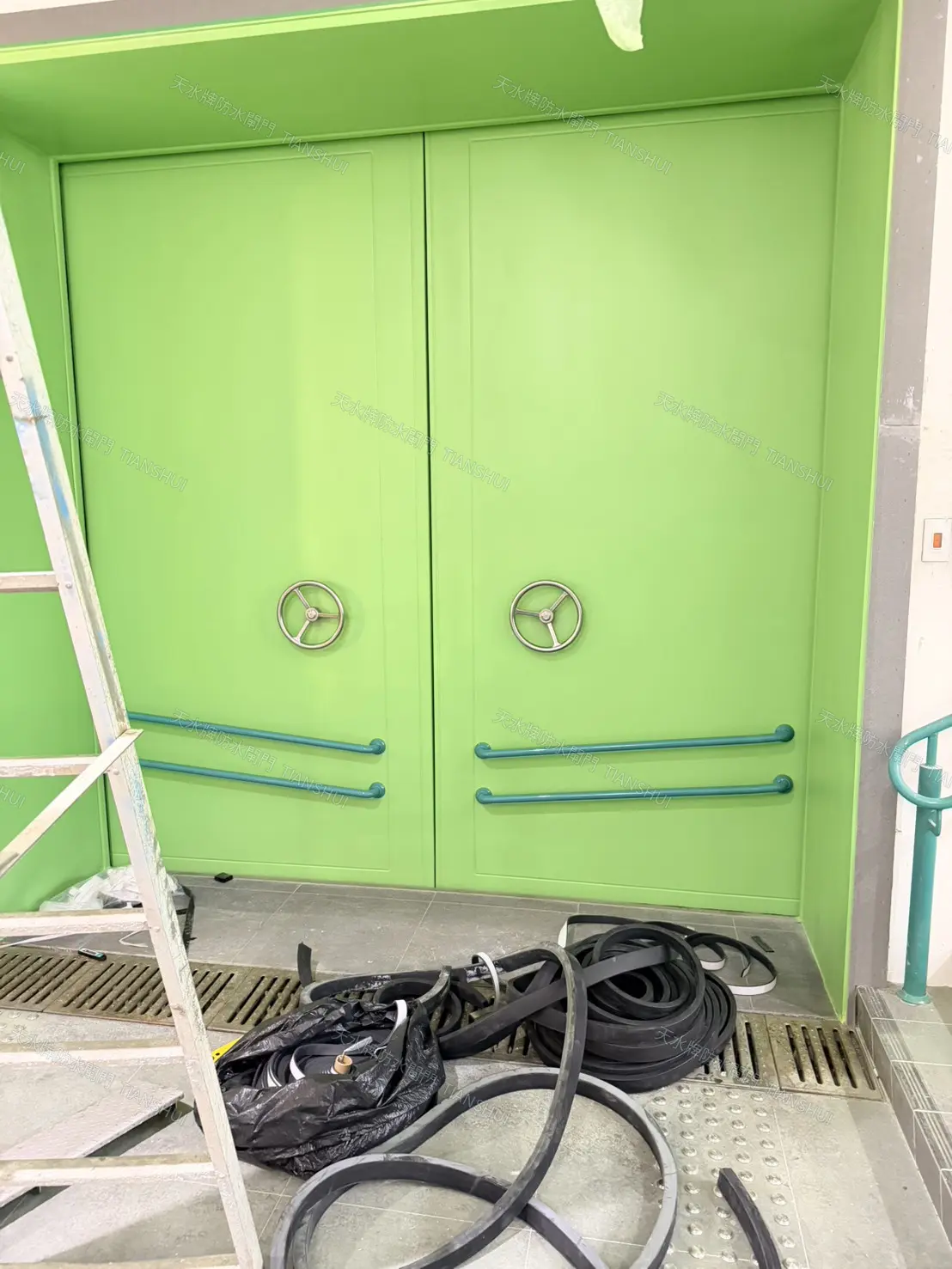

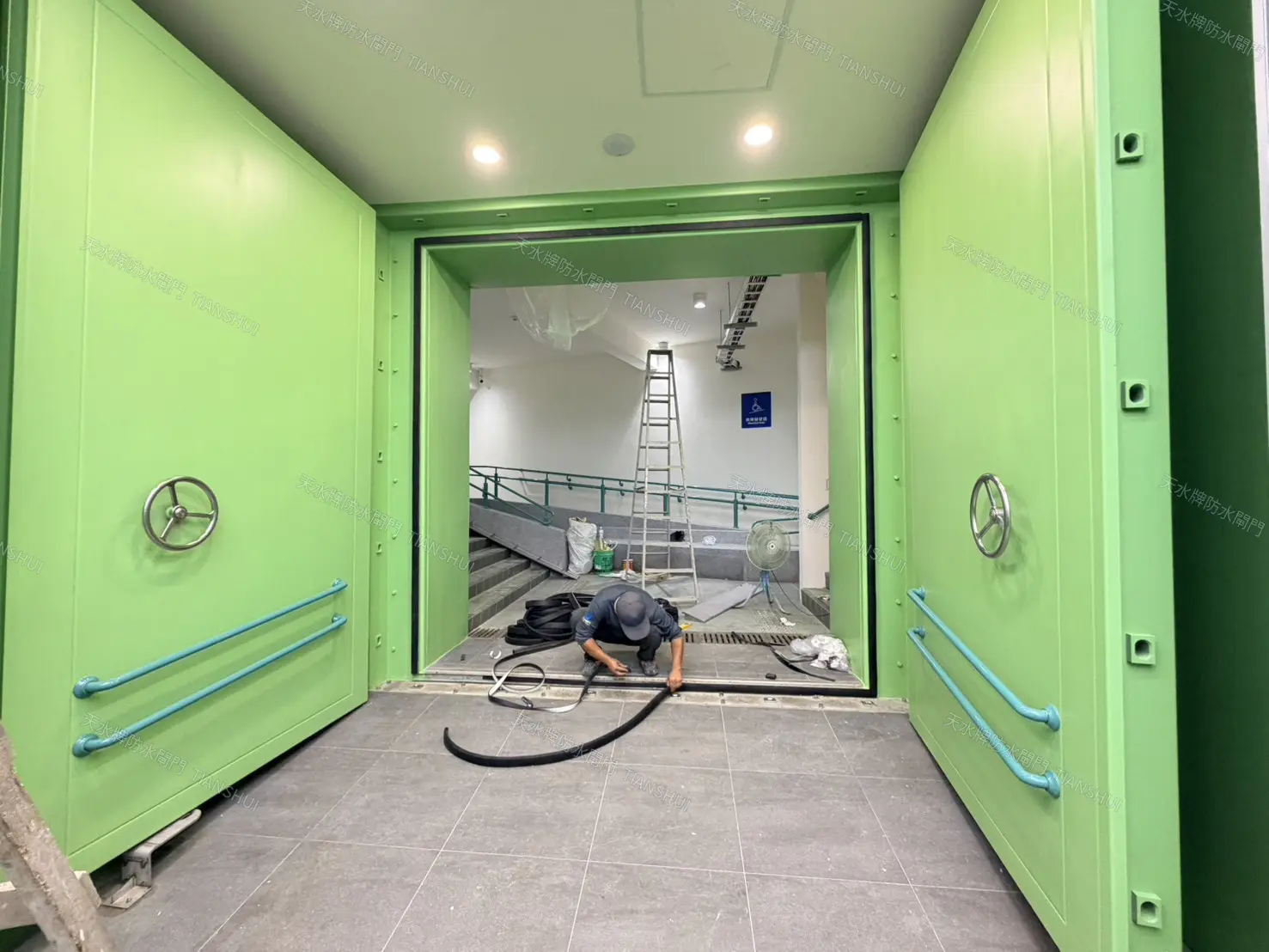

PROJECT REFERENCE
捷運通道大型水密門實績
本案設置於捷運通道，因應大型通行開口與防水需求， 採雙扇對開式水密門設計。
門體採 SUS 304 不鏽鋼製作， 搭配手輪迫緊機構與 EPDM 密封膠條， 在保留大型通行空間的同時， 依工程條件規劃門體及周邊水密結構。
實際案例尺寸
約 W300 × H300 cm
▲ 天水牌大型水密門實際工程案例。照片為施工階段紀錄， 實際門體尺寸、表面顏色及配置依各工程需求設計。

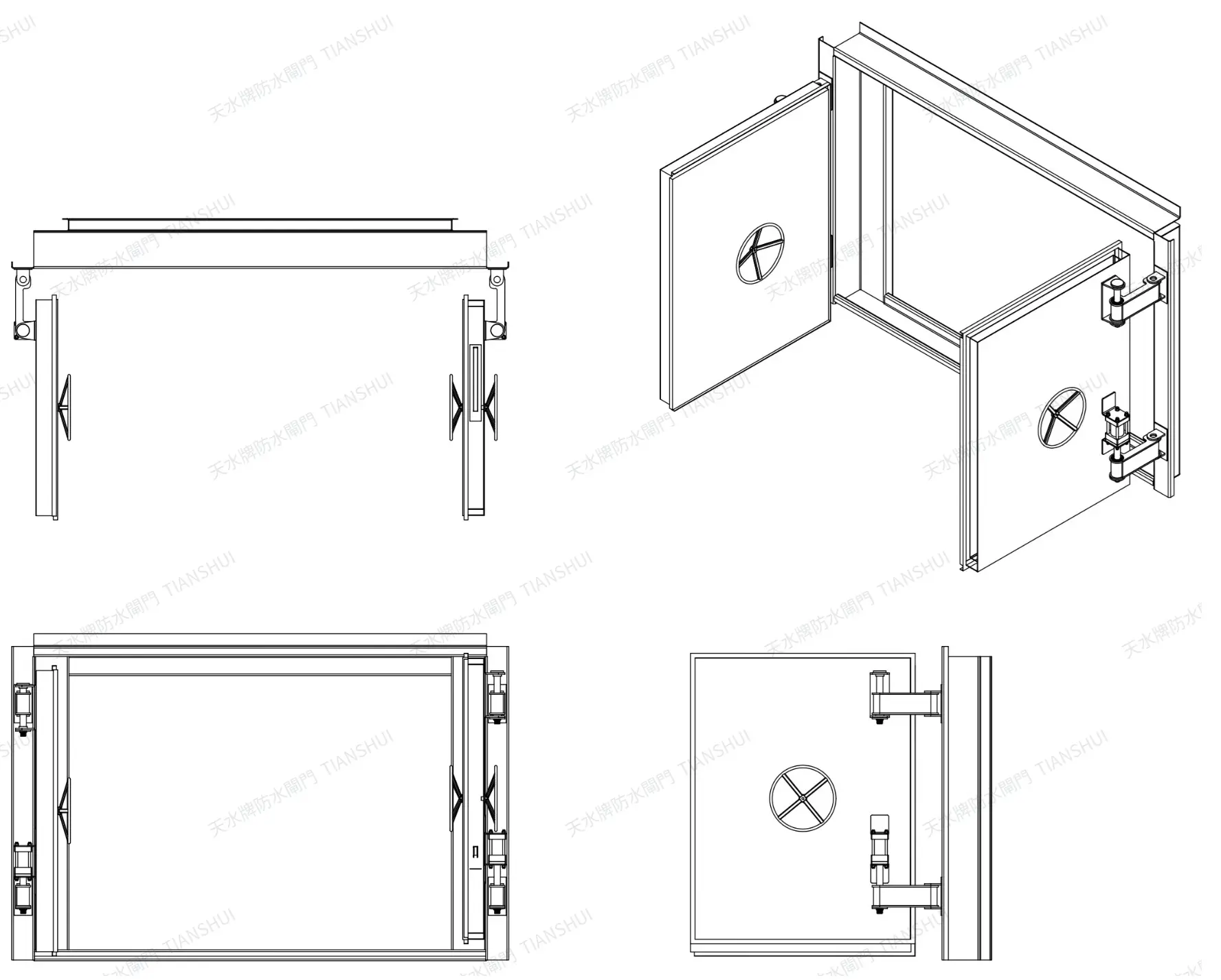

STRUCTURE DRAWING
雙開式水密門結構示意
大型水密門須同時考量門框、門扇、鉸接位置、 操作機構及周邊密封配置， 實際結構將依開口尺寸與工程條件進行設計。
APPLICATION
大型水密門適用場所
適合一般組合式防水閘門較難因應， 且需要保留完整通行功能的大型或特殊工程開口。
捷運與地下通道
大型通行開口及地下空間之防汛規劃。
地下室重要開口
依建築結構與現場使用方式客製規劃。
機房與設備空間
重要設備區域之大型開口防水需求。
特殊防汛工程
非標準尺寸或特殊使用條件之工程開口。
CUSTOM ENGINEERING
大型水密門需依工程條件客製規劃
當開口尺寸增加，門體重量、鉸接結構、門框固定、 操作空間與密封條件都會隨之改變， 因此大型水密門應依個別工程條件進行規劃。
天水可依現場開口尺寸、建築結構、使用方式、 門扇開啟方向、表面處理及防汛需求進行評估， 再確認適合的門體配置。
若工程具有特定設計水頭、水壓或其他性能要求， 建議於規劃階段提供相關設計條件及工程圖面， 以利進一步確認門體結構與施工方式。
本頁所示約 W300 × H300 cm 為天水實際工程案例尺寸，
並非大型水密門的固定規格。
實際尺寸、結構與配置皆依個案工程條件設計。
有大型水密門或特殊防汛工程需求？
可提供開口尺寸、現場照片或工程圖面， 天水將依實際使用條件協助評估適合的門體與防汛配置。
