桃園機場捷運 A9 林口站
防水閘門工程實績
天水牌於桃園機場捷運 A9 林口站進行防水閘門工程, 配合場站既有空間、通行需求與現場條件, 完成防水閘門現場施工與安裝。
桃園機場捷運 A9 林口站
防水閘門工程
天水牌於 2026 年完成桃園機場捷運 A9 林口站兩樘摺疊式防水閘門, 每樘尺寸為寬 929 cm、高 150 cm,門體採用 3 mm 厚不鏽鋼板。 本案配合場站既有開口與牆側收納空間,進行客製化設計、製造與現場安裝。
工程規劃同時處理牆側收納空間有限、地軌不得突出完成地坪, 以及大型摺疊門扇承重與校正等需求。 本頁收錄完工成果、實際操作影片及施工細節,呈現各項設計如何落實於場站現場。
A9 林口站防水閘門完工成果
本案開口寬達 9.29 公尺,現場牆側可供門扇收納的空間有限, 因此採用摺疊式配置,透過門扇折合縮短側邊所需的收納長度。 以下呈現門體展開及日常收折時,與場站開口、通行空間的配置關係。

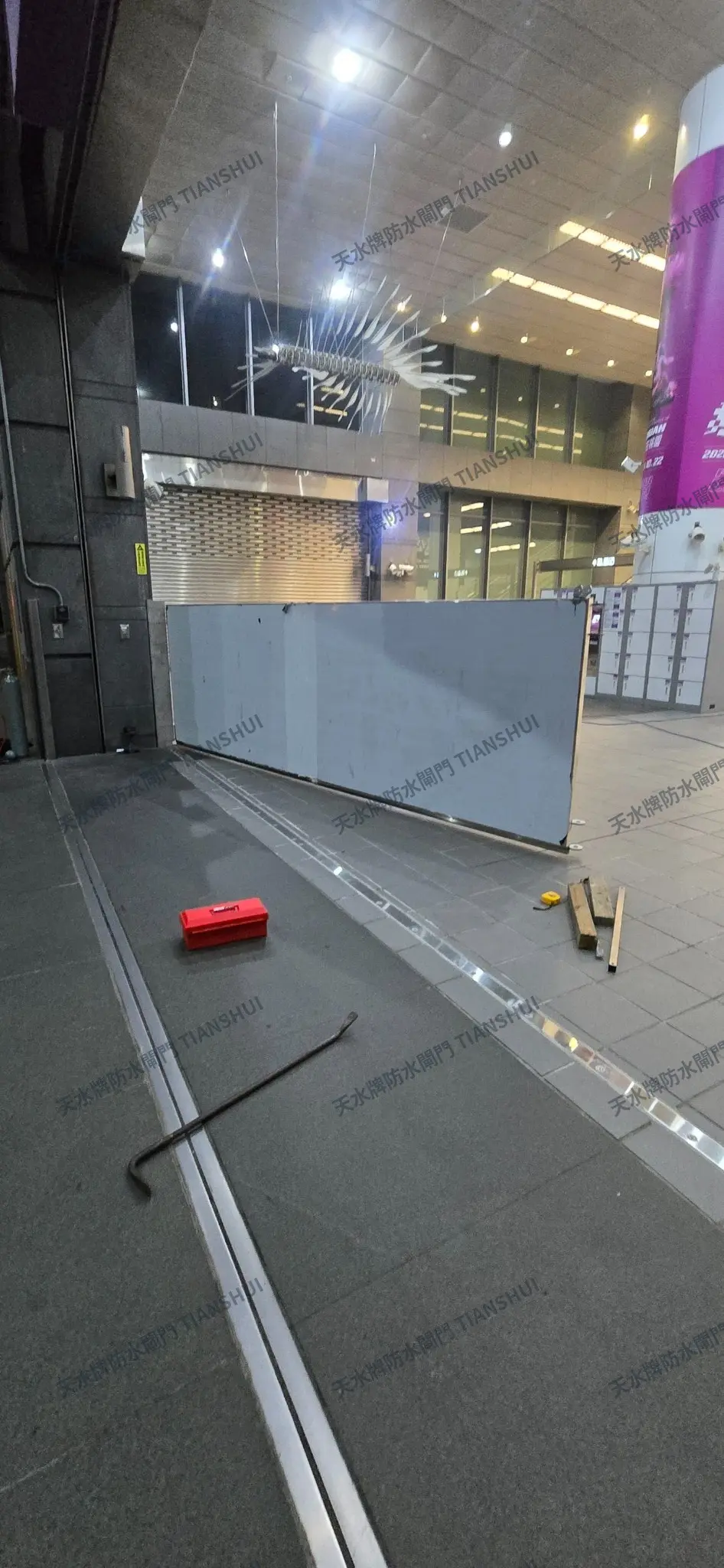

防水閘門展開狀態
每樘寬 929 cm、高 150 cm,展開後對應場站大型開口。門扇配置同時考量中間鉸鏈的承重,以及各片門扇交合與迫緊的配合關係。

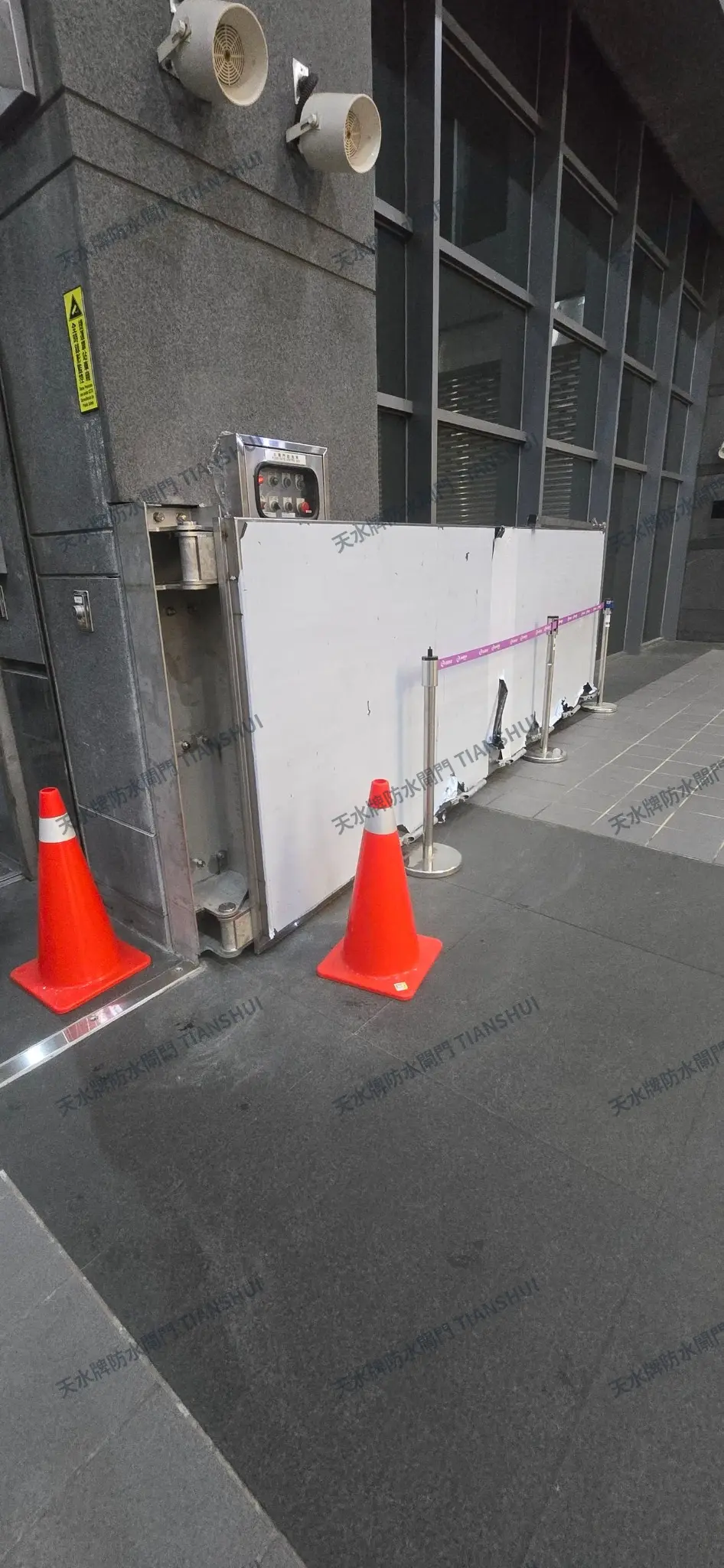

門體收折狀態
配合現場牆側收納空間有限的條件,門扇開啟後折合收納,縮短側邊所需長度,兼顧場站既有空間與日常通行需求。

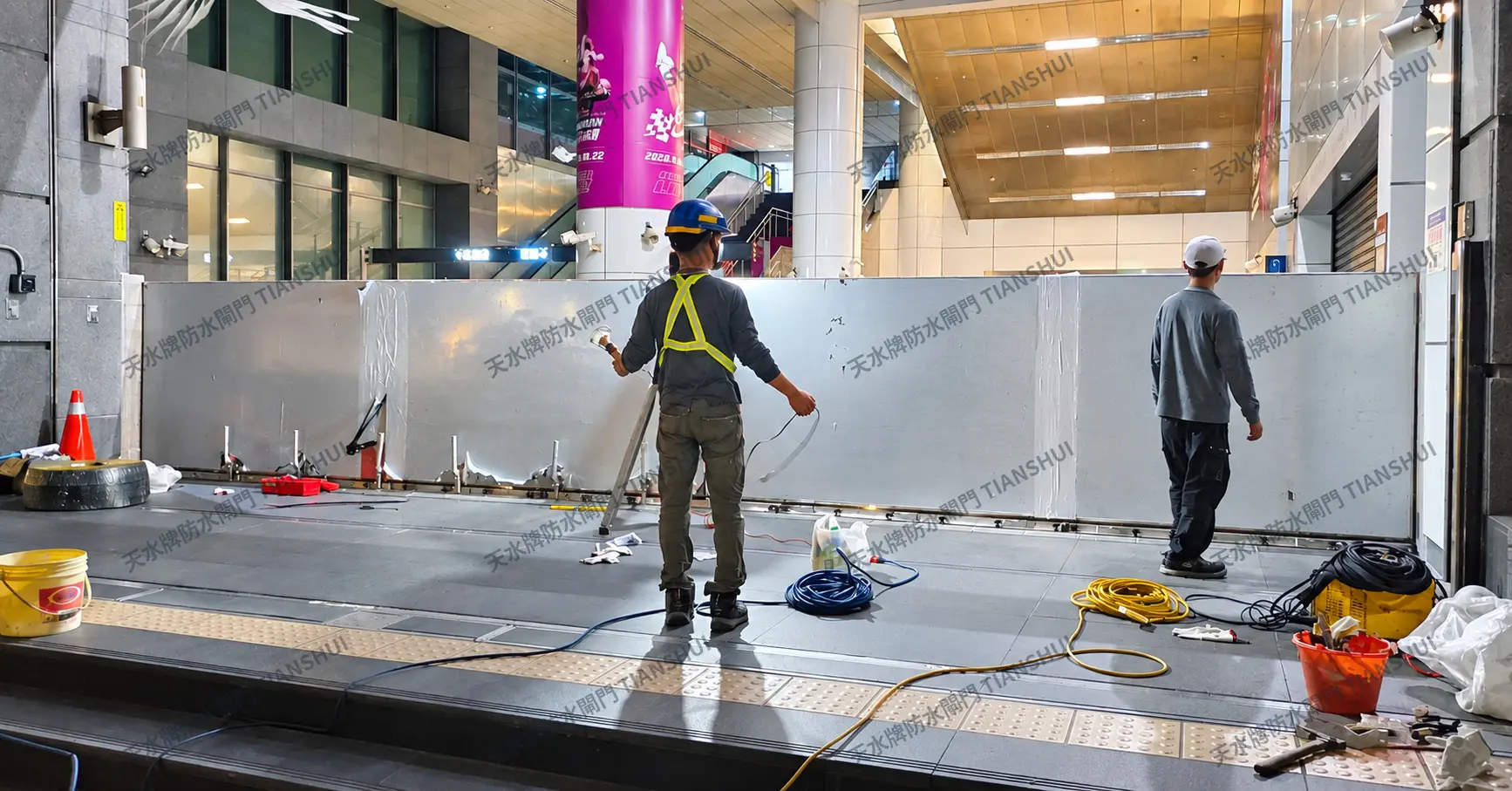

大型開口防水閘門|站內側實景
由場站內側拍攝,呈現大型門體的橫向配置,以及防水閘門與站內通行空間的相對位置。

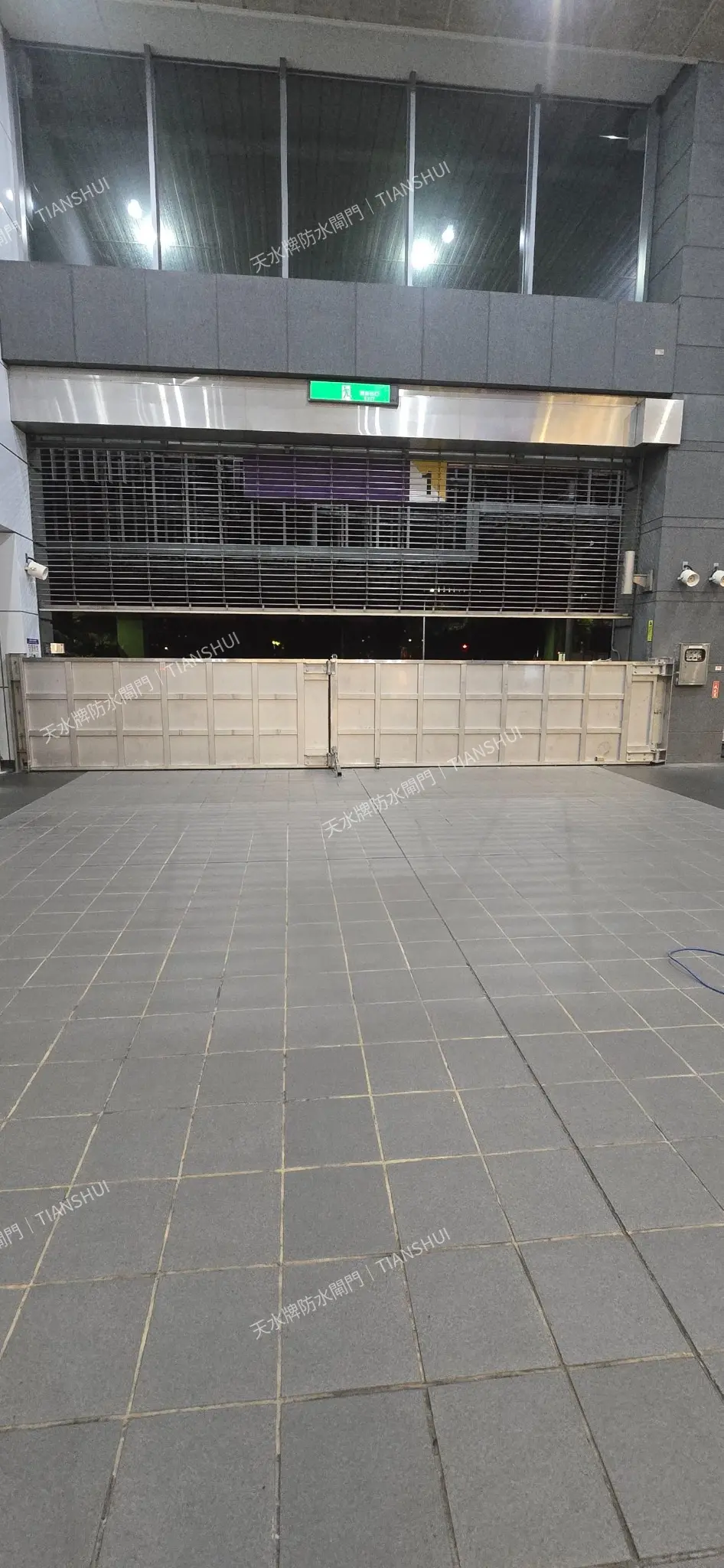

門體正面與場站開口配置
從正面角度記錄防水閘門與既有捲門、場站出入口的相對位置。

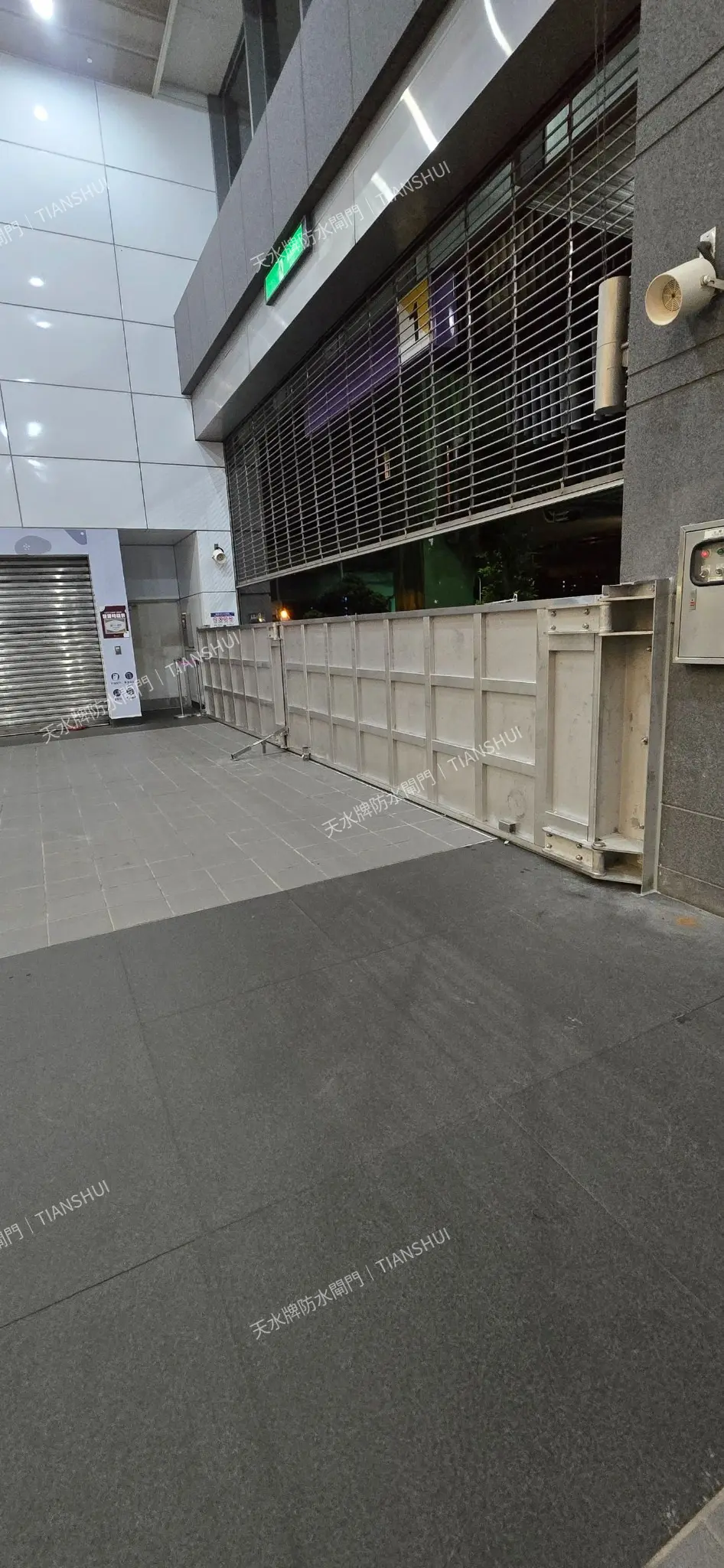

門體側面與固定結構
從側向觀察門板、門柱與現場牆面之間的配置關係,補充門體結構的不同視角。
點擊照片可查看完整原圖
防水閘門實際操作
透過現場實際操作,可看到防水閘門從展開、 移動至收折的操作過程, 以及門體與捷運場站空間的實際配置。
現場施工與門體細節
從現場施作到門體安裝, 以下記錄 A9 林口站防水閘門施工及結構細節。

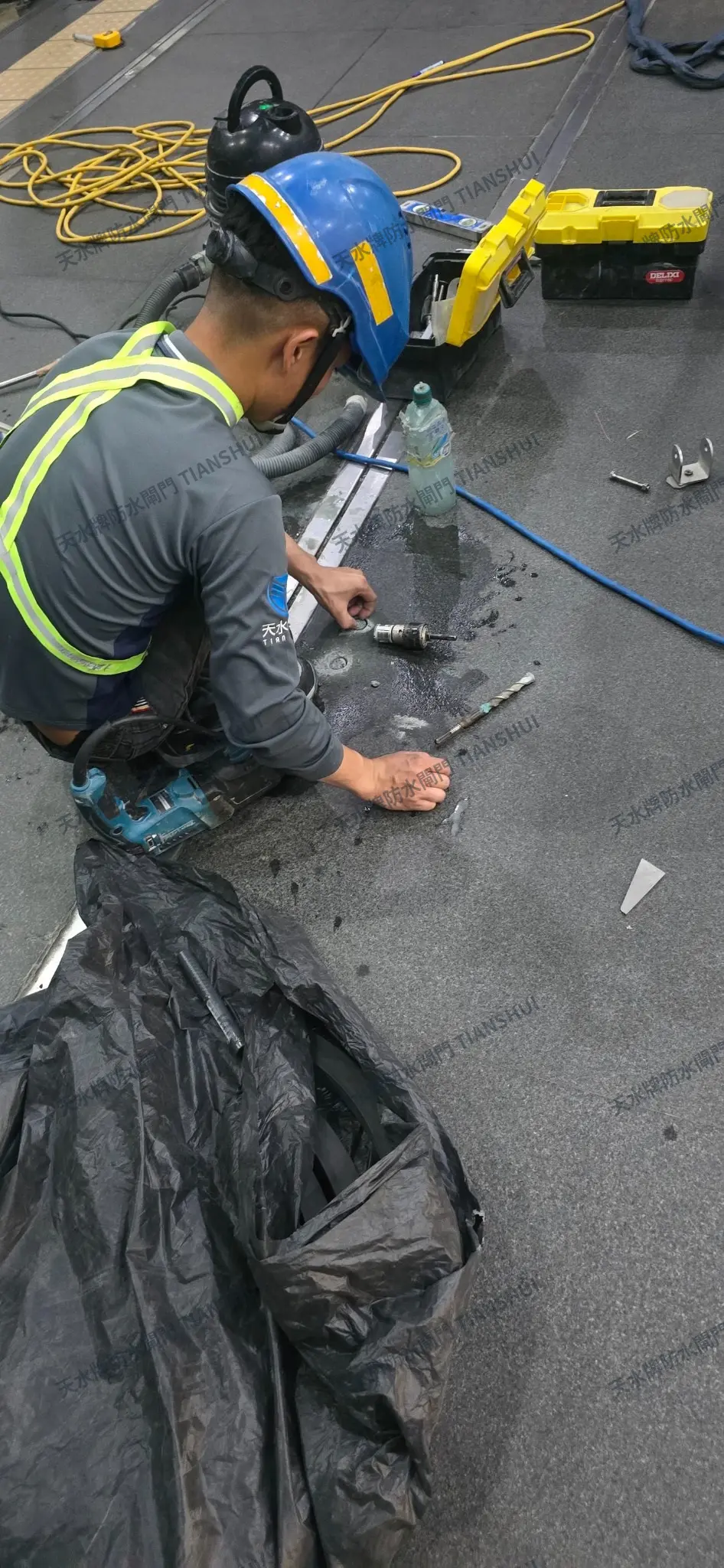

客製化地軌|與完成地坪齊平
本案要求地面軌道不得突出完成地坪,因此採客製化地軌設計。安裝時控制地軌定位與高程,使軌道頂面與完成地坪齊平,並確認與門體底部的配合關係。

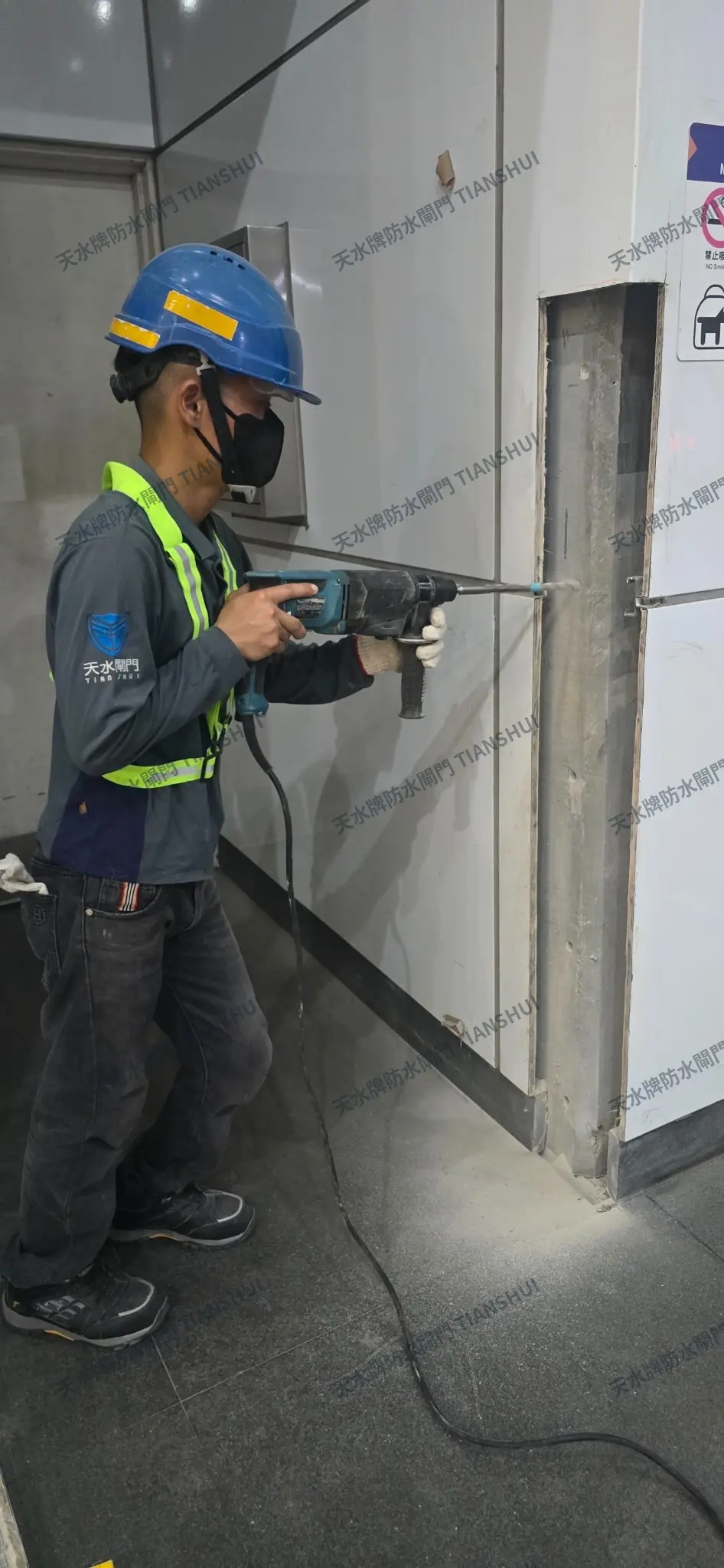

牆面定位與鑽孔施工
配合現場既有結構進行定位及鑽孔施作, 完成防水閘門相關構件安裝準備。

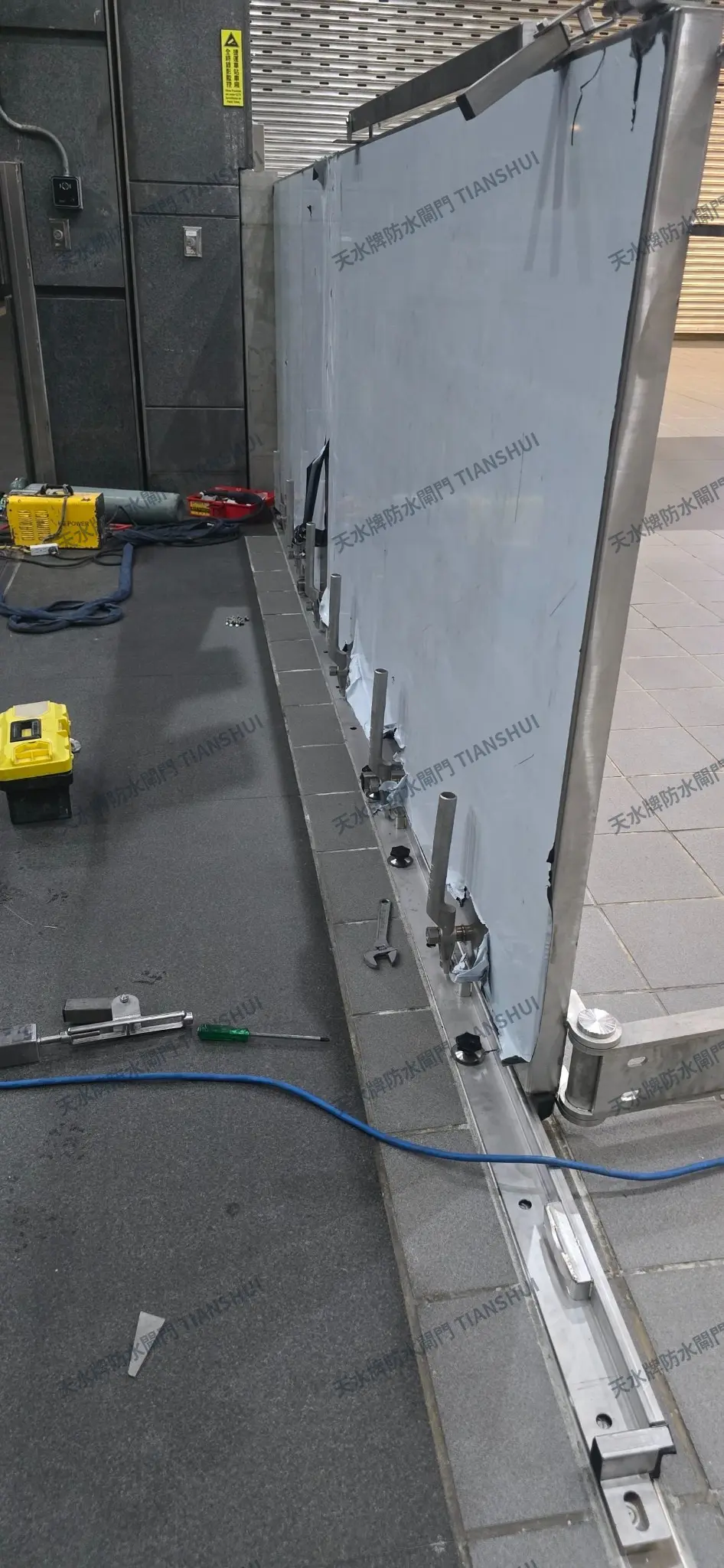

門體與底部機構細節
門體底部機構需與齊平地軌配合,安裝後確認各片門扇的位置及作動狀況,兼顧地面平整、門體操作與現場止水介面的需求。

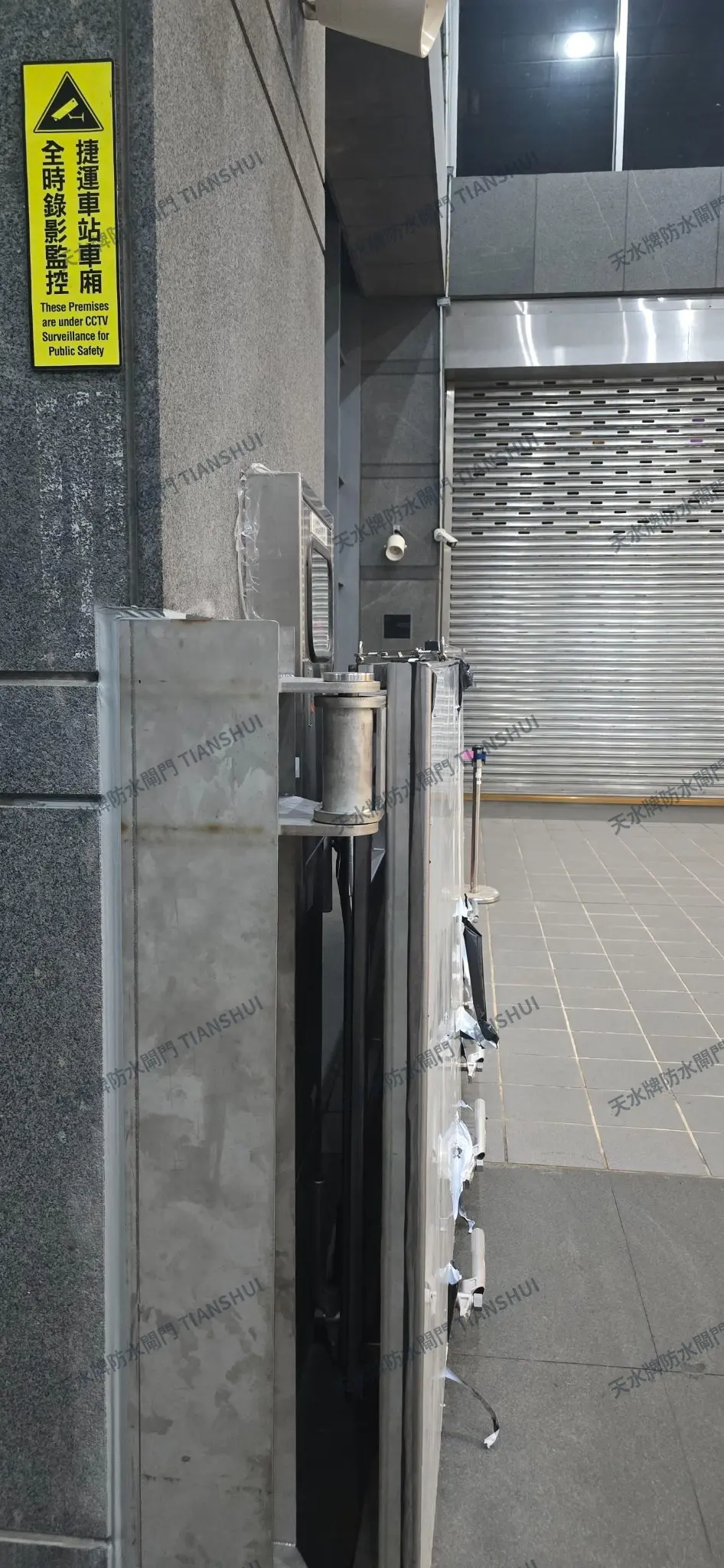

側邊轉軸與收折結構
3 mm 厚不鏽鋼門扇的自重與中間鉸鏈承重,是本案設計重點。轉軸與中間鉸鏈進行承重加強,並於廠內完成門扇校正,確認校正後無下垂情形,再進行現場安裝與調整。

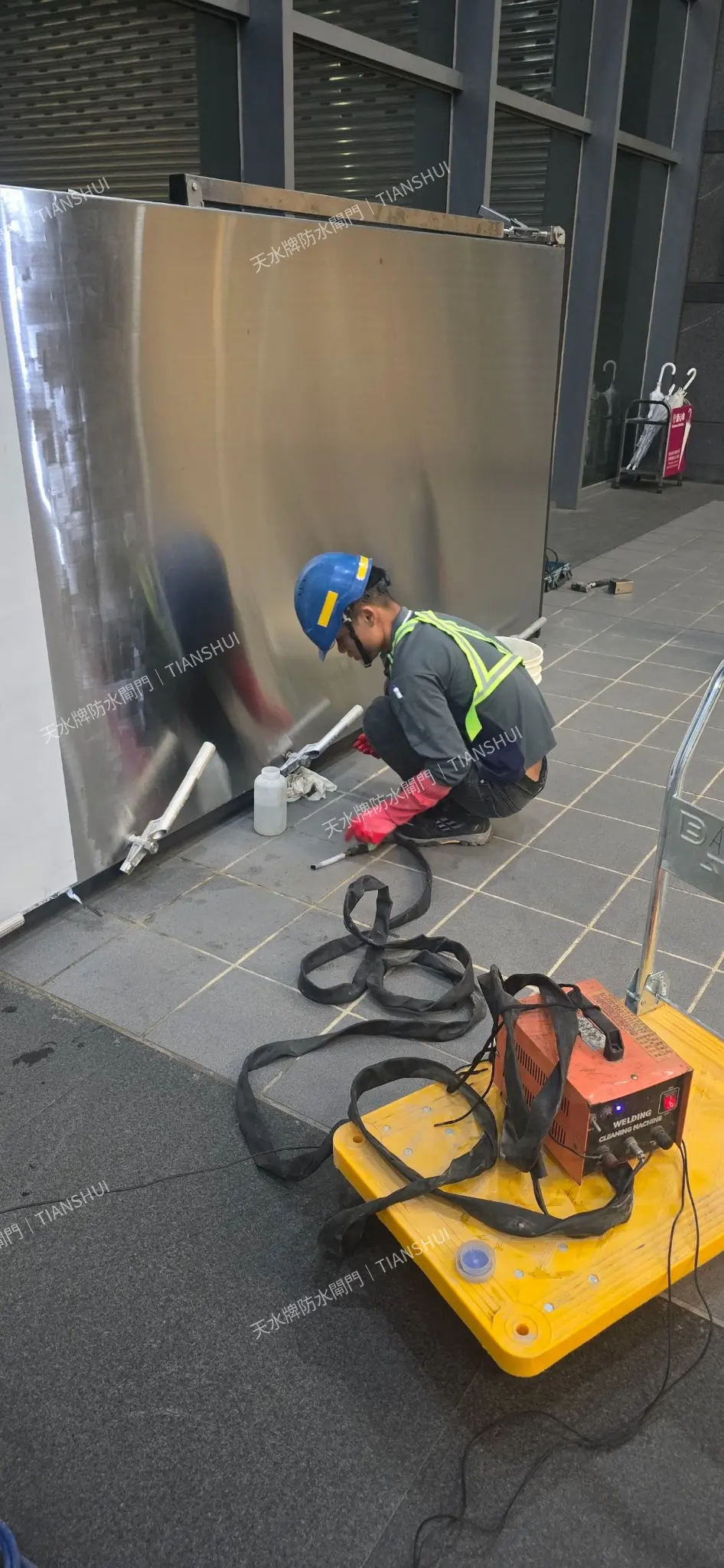

不鏽鋼焊道清洗與表面修飾
施工人員於現場針對不鏽鋼門體的焊接部位進行焊道清洗及表面修飾,處理焊接後的表面痕跡,記錄門體施工的細部整理工序。

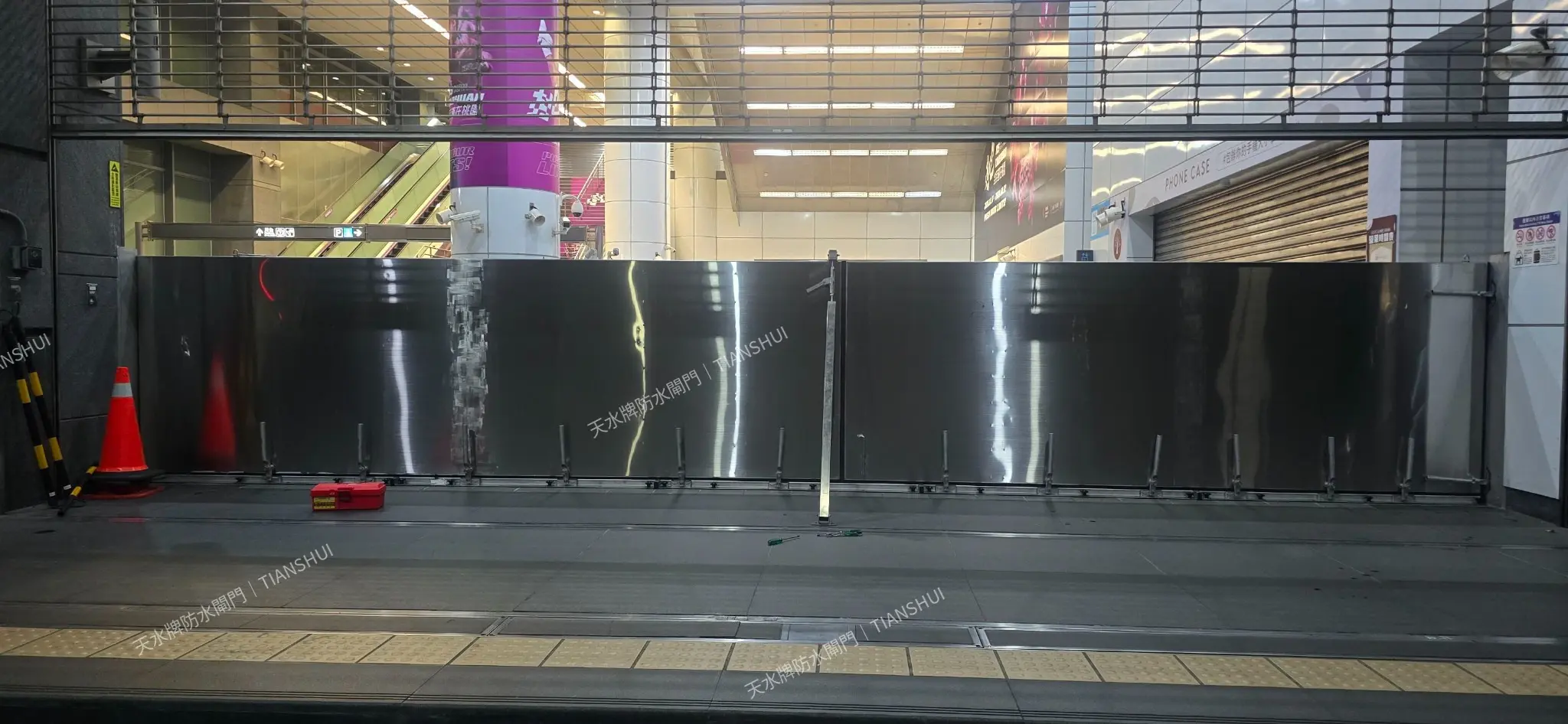

完工操作確認與現場試水
兩樘防水閘門完成安裝後,進行門扇展開、收折、交合、迫緊操作及收納固定等功能確認,並辦理現場試水,檢查門體與現場止水介面的配合情形。
透過廠內校正與現場完工確認,逐項檢視大型摺疊式防水閘門的門扇位置、機構作動與實際使用狀況。
