FLOOD BARRIER REGULATIONS & TECHNICAL GUIDE
從90公分設置要求到公共工程規範與材料試驗
防水閘門不是只看高度與尺寸。新建工程從建築技術規則的90公分設置要求、 GL高程與核准圖說，到公共工程第08393章、CNS材料標準及實際試驗資料， 都可能成為設計、送審、施工與驗收的重要依據。
REGULATION OVERVIEW
防水閘門法規與工程規範，主要看哪些資料？
不同資料的法律與工程定位並不相同，不能把建築法規、公共工程施工規範、 CNS材料標準與產品試驗報告混為一談。
BUILDING CODE
建築技術規則
涉及地下層出入口、汽車坡道及特定開口之防水閘門設置要求。
ELEVATION
90公分與GL高程
法規要求與實際門體製作高度，需配合基地地面、核准圖說與個案條件判讀。
PUBLIC WORKS
第08393章
公共工程「防洪閘及水密門」施工綱要規範，包含材料、送審、施工及檢驗內容。
MATERIAL & TEST
CNS＋試驗資料
材料標準與產品性能應分開判讀，並以實際材料證明及試驗報告作為工程資料。
先釐清：「法規」、「施工規範」、「材料標準」與「試驗報告」不是同一件事
實際工程應依建築物用途、核准圖說、契約規範、現場條件與主管機關要求辦理。 本文目的為整理防水閘門工程常見的法規與技術資料，不取代建築師、監造或主管建築機關之個案認定。
BUILDING TECHNICAL REGULATIONS
防水閘門為什麼常聽到「90公分」？
主要來自《建築技術規則建築設計施工編》第4-1條， 其中對地下層出入口、地下停車空間汽車坡道及特定開口訂有防水閘門（板）設置要求。
《建築技術規則建築設計施工編》第4-1條
建築物除位於山坡地基地外，應依下列規定設置防水閘門（板）， 並應符合直轄市、縣（市）政府之防洪及排水相關規定：
一、建築物地下層及地下層停車空間於地面層開向屋外之出入口及汽車坡道出入口， 應設置高度自基地地面起算九十公分以上之防水閘門（板）。
二、建築物地下層突出基地地面之窗戶及開口， 其位於自基地地面起算九十公分以下部分，應設置防水閘門（板）。
「90公分」首先是法規高程要求，不宜直接簡化成所有門體都必須固定製作90公分高
條文文字為「自基地地面起算九十公分以上」。實際設計時仍須確認核准建築圖說、 基地地面認定、開口位置、高程標示及主管機關審查方式。
GL ELEVATION
GL高程與防水閘門實際高度怎麼看？

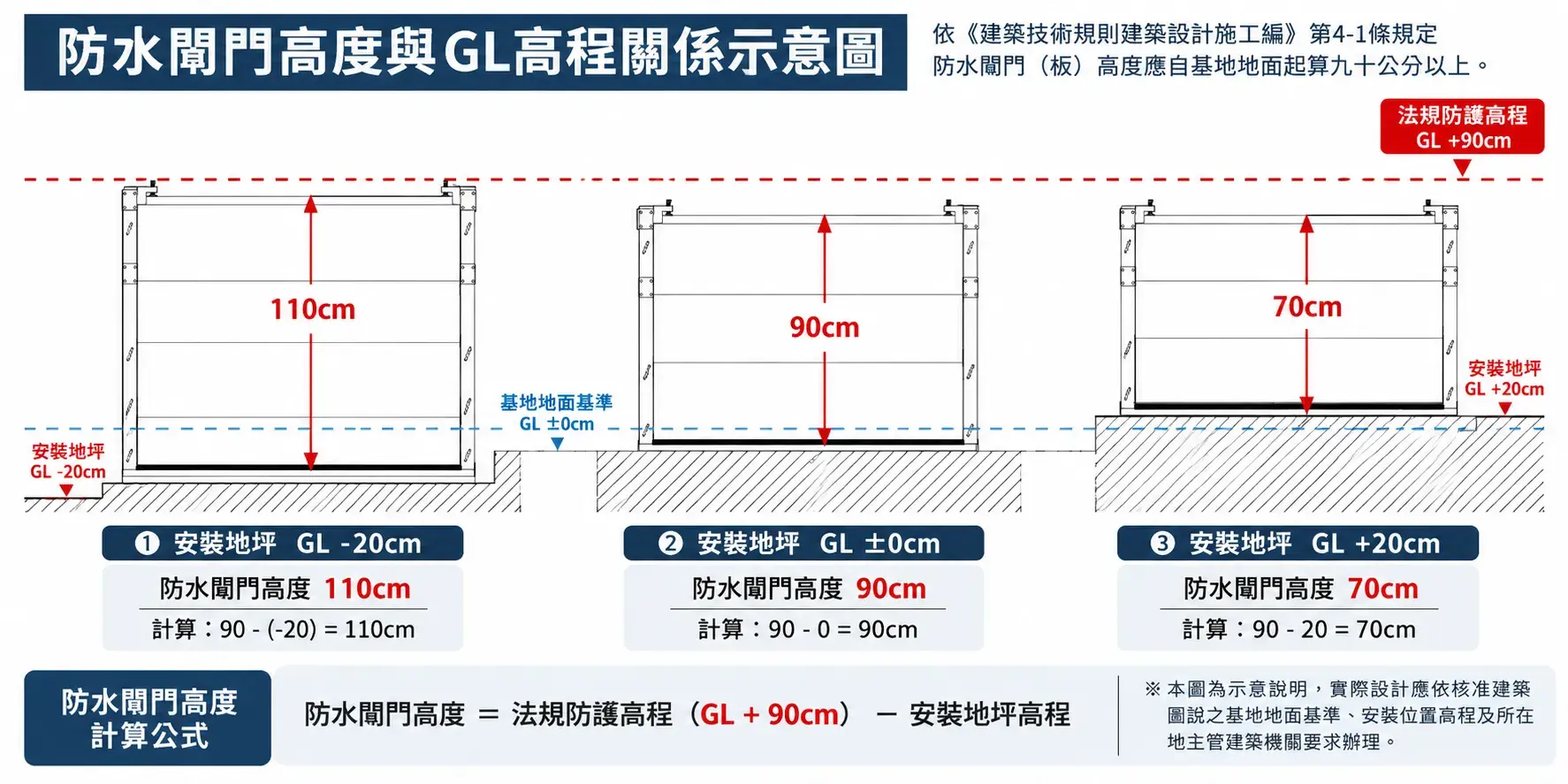

新建工程常會在建築圖說中標示 GL（Ground Level）或相關高程。 在部分工程設計與申請條件下，實際門體高度會配合核准高程進行換算。
安裝地坪 GL−20 cm
110 cm
若防護頂高程設定為 GL＋90 cm，門體高度示意為110cm。
安裝地坪 GL±0
90 cm
安裝面與基準高程相同時，門體高度示意為90cm。
安裝地坪 GL＋20 cm
70 cm
在特定核准圖說及申請條件下，門體高度可能依高程差換算。
工程實務說明
上圖為防水閘門高度依 GL 高程換算的其中一種工程設計方式， 用於說明「自基地地面起算九十公分以上」與實際門體高度之關係。 各工地之基地條件、核准建築圖說、GL 高程、開口位置及申請／審查方式皆可能不同， 實際防水閘門高度應依個案申請情況、核准圖說及主管建築機關要求辦理， 不得僅依本示意圖直接決定門體高度。
天水實際工程經驗
天水牌實際曾配合新建工程，依核准圖說之高程條件製作 70cm防水閘門，並配合使用執照查驗； 此為個案工程實務經驗，並非代表所有 GL＋20cm 的工程均可直接採用70cm高度。
PUBLIC WORKS SPECIFICATION
公共工程第08393章「防洪閘及水密門」與防水閘門有什麼關係？
公共工程施工綱要規範第08393章涵蓋防洪閘及水密門的材料、送審、製造、 安裝與檢驗要求，是公共工程規劃與契約文件中可能引用的重要技術規範。
第08393章不能直接等同所有型式的組合式防水閘門規格
第08393章內容包含不鏽鋼門扇、密封墊、門五金、栓緊裝置、防水封邊等項目， 並規定產品資料、施工製造圖、材料、安裝及檢驗等要求。
但其中部分條文係針對特定防洪閘或水密門結構設計，例如不鏽鋼門扇、 鉸鏈、門閂及栓緊裝置等，因此 不能將整章所有條文機械式套用於所有組合式鋁合金防水閘門。
| 第08393章相關內容 | 天水防水閘門工程資料對應 |
|---|---|
| CNS 8499 不鏽鋼材料 | 304不鏽鋼構件可提供相關材料檢驗資料。 |
| 產品資料送審 | 可依工程需求提供產品、材料與相關技術資料。 |
| 施工製造圖 | 依現場尺寸及工程需求繪製施工圖說。 |
| 安裝及操作資料 | 可配合工程提供安裝、操作及維護說明。 |
| 防水封邊／密合材料 | 防水閘門系統包含門板、固定結構及止水密合設計。 |
| 測漏／靜水壓性能驗證 | 天水具相關防水閘門靜水壓試驗資料。 |
| 鋁合金材料 | 08393 V4.0未直接列入CNS 2257； 天水鋁合金材料另依CNS 2257進行材料檢驗。 |
| 特定水密門鉸鏈、栓緊器等 | 依產品型式判斷，並非所有天水組合式防水閘門均適用。 |
工程送審應以契約與個案規範為準
第08393章屬公共工程施工綱要規範。 實際工程是否引用、引用版本及適用條款， 仍應以招標文件、施工規範、設計圖說及監造審查要求為準。
CNS MATERIAL STANDARDS
防水閘門材料怎麼證明？CNS 2257 與 CNS 8499
CNS資料應理解為材料規格與材料檢驗依據。 材料檢驗符合相關標準，不代表整樘防水閘門取得相同名稱的產品認證。
ALUMINUM MATERIAL TEST
鋁合金｜CNS 2257（2009）6063-T5
天水送驗鋁合金材料依 CNS 2257（2009）6063-T5 規格進行檢驗， 報告包含機械性質、陽極氧化膜厚度及化學成分等測試資料。
報告重點
0.2%降伏強度168 N/mm²、抗拉強度215 N/mm²、 伸長率16%、陽極氧化膜厚度25μm； 相關數值符合該份試驗報告所列規範要求。
STAINLESS STEEL MATERIAL TEST
不鏽鋼｜CNS 8499
天水送驗不鏽鋼板依 CNS 8499 規格進行材料檢驗， 試驗方法為 CNS 10006， 包含碳、矽、硫、磷、錳、鎳及鉻等化學成分分析。
報告重點
報告所列 Ni 8.65%、Cr 18.63% 等檢驗結果， 依該份試驗報告所列標準值進行判定。
材料檢驗 ≠ 整樘防水閘門產品認證
正確表達方式應為「送驗材料依CNS相關標準檢驗」， 並依實際試驗報告說明檢驗結果， 不宜將材料試驗延伸宣稱為整體產品取得CNS認證。
HYDROSTATIC TEST

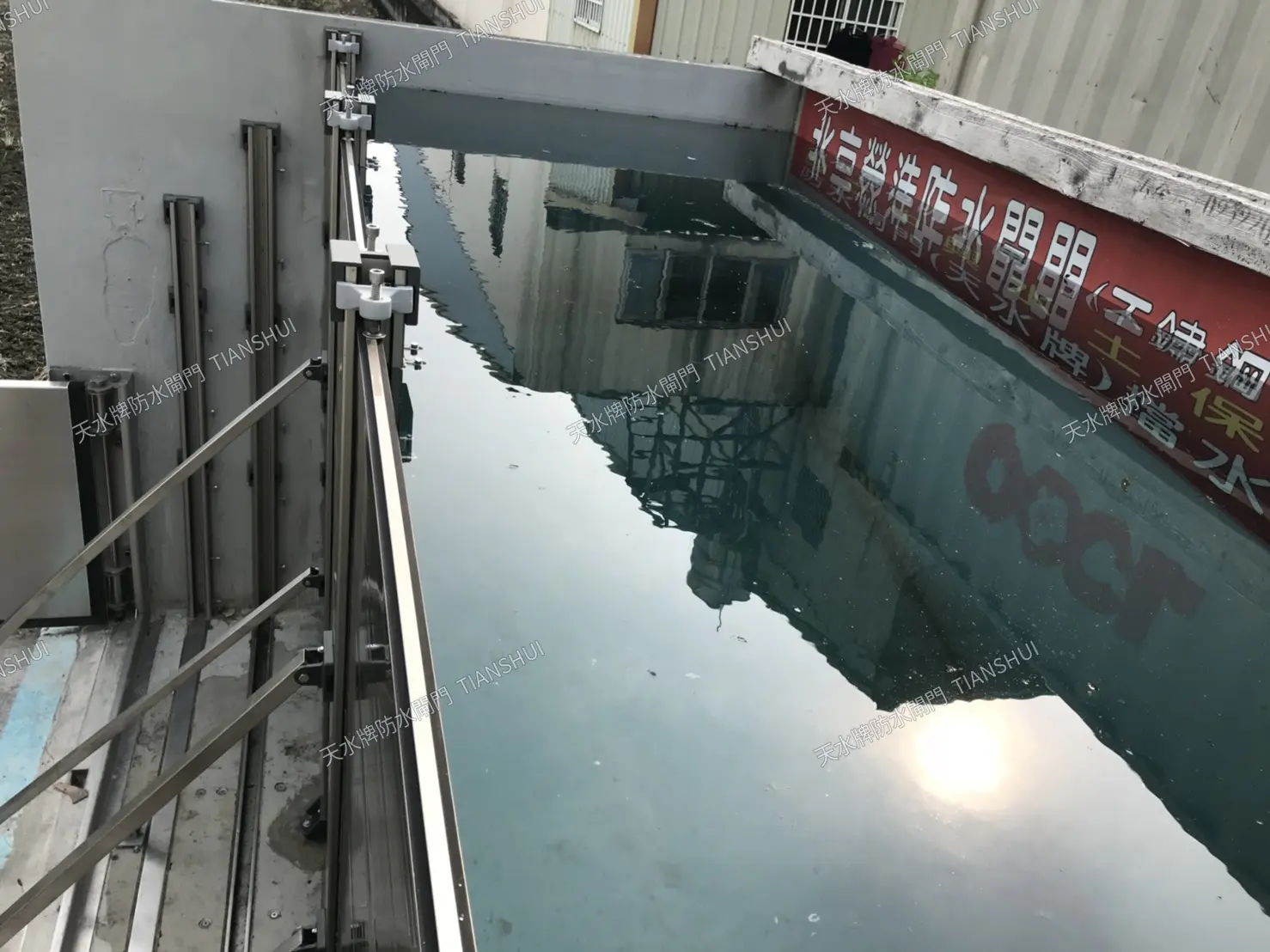

防水閘門實際試驗｜2.1公尺靜水壓、720小時
除材料證明外，防水閘門工程亦可透過實際性能試驗資料， 了解門體在特定水位與試驗條件下的結構表現。
試驗報告怎麼看？
- 水位靜水壓高度：2.1公尺。
- 試驗時間：720小時。
- 抗水壓試驗結果：門體完整無損害。
- 變形量試驗結果：≤ ±1.34 mm。
- 漏水試驗結果欄記載：N/A。
試驗資料必須依報告原始結果解讀
此份報告可說明在水位靜水壓高度2.1公尺、 試驗時間720小時條件下， 抗水壓試驗結果為「門體完整無損害」， 變形量試驗結果為≤±1.34mm。 由於漏水試驗結果欄記載N/A， 因此本文不將此份報告解讀為漏水量測試結果。
其他結構試驗資料
天水另有鋁合金擋水板、固定結構與相關構件之試驗資料。 為避免本文放入過多單一試驗報告， 完整技術資料可至「防水閘門技術資料」專頁查看。
ENGINEERING PLANNING
新建工程規劃防水閘門，建議確認哪些資料？
從法規要求到實際製作，不應只確認「做幾公分高」， 而是先把圖說、高程、規範及送審需求一起確認。
- 確認建築物是否屬建築技術規則第4-1條適用範圍。
- 確認核准建築圖說之基地地面、高程及開口位置。
- 確認防水閘門頂部所需防護高程與實際安裝地坪高程。
- 依個案申請與審查條件確認實際門體製作高度。
- 公共工程確認契約是否引用第08393章或其他特訂施工規範。
- 確認鋁合金、不鏽鋼、止水材料等材料規格與送審要求。
- 大型開口另評估活動中柱、支撐、固定方式與結構受力。
- 依監造要求準備施工製造圖、材料證明、試驗資料及操作維護文件。
實際工程的正確順序
法規要求 → 核准圖說／申請條件 → 高程與結構設計 → 材料與產品選型 → 施工製造圖 → 送審 → 製作安裝 → 查驗／驗收。
FAQ
防水閘門法規常見問題
Q1. 防水閘門依法一定要做90公分高嗎？
《建築技術規則建築設計施工編》第4-1條規定的是 「高度自基地地面起算九十公分以上」。 實際門體製作高度仍應依基地地面認定、 核准圖說、高程、開口位置及個案審查條件確認， 不宜單純理解為所有防水閘門門體都固定製作90公分。
Q2. GL＋20cm就可以只做70cm防水閘門嗎？
不能直接這樣判定。 70cm是特定高程條件下可能採用的一種工程換算結果。 各工地核准圖說、基地地面認定及申請方式不同， 必須依個案圖說與主管建築機關要求確認。
Q3. 天水有實際做過70cm並通過使用執照查驗嗎？
有。天水牌曾配合新建工程， 依該案核准圖說高程條件製作70cm防水閘門並配合使用執照查驗。 但這是個案工程經驗，不能直接套用到其他建築案件。
Q4. 第08393章是所有防水閘門都一定要符合的法規嗎？
第08393章為公共工程施工綱要規範「防洪閘及水密門」。 實際工程是否引用及適用哪些條款， 應依契約文件、設計圖說與監造要求判斷； 其中部分水密門構造條文亦不適用於所有組合式鋁合金防水閘門。
Q5. CNS 2257 是防水閘門的產品認證嗎？
不是這樣解讀。 天水提供的是鋁合金材料依CNS 2257相關規格進行的材料檢驗資料， 不應將材料檢驗直接描述成整樘防水閘門取得CNS產品認證。
Q6. CNS 8499 與防水閘門有什麼關係？
CNS 8499涉及不鏽鋼鋼板、鋼片及鋼帶相關規格， 公共工程第08393章亦有引用CNS 8499。 防水閘門使用的不鏽鋼構件可依工程需求提供相對應的材料檢驗資料。
Q7. 有材料證明就代表防水閘門一定擋得住水嗎？
不是。材料證明主要確認材料性質； 實際防汛能力還涉及門板結構、開口寬度、 擋水高度、邊柱、中柱、支撐、固定方式與止水系統， 因此材料資料與產品性能資料應分開判讀。
Q8. 防水閘門送審通常需要哪些資料？
依工程需求可能包含產品資料、施工製造圖、 材料證明、結構或試驗資料、安裝方式、 固定方式及操作維護文件等。 實際項目仍應以該工程契約、施工規範及監造審查要求為準。
